机器控制参数
2-116
2-4-20
每条电路BOC标志的优化阈值
设定项目
2-4-20-1
项目
输入范围
单位
备考
最小值
最大值
1
相对于基板外形尺寸X,电路外形尺寸X所
占比例(%)
0 100 %
2
相对于基板外形尺寸X,BOC标志间距所占
比例(%)
0 100 %
3
相对于基板外形尺寸X,BOC标志间距所占
比例(长基板)(%)
0 100 %

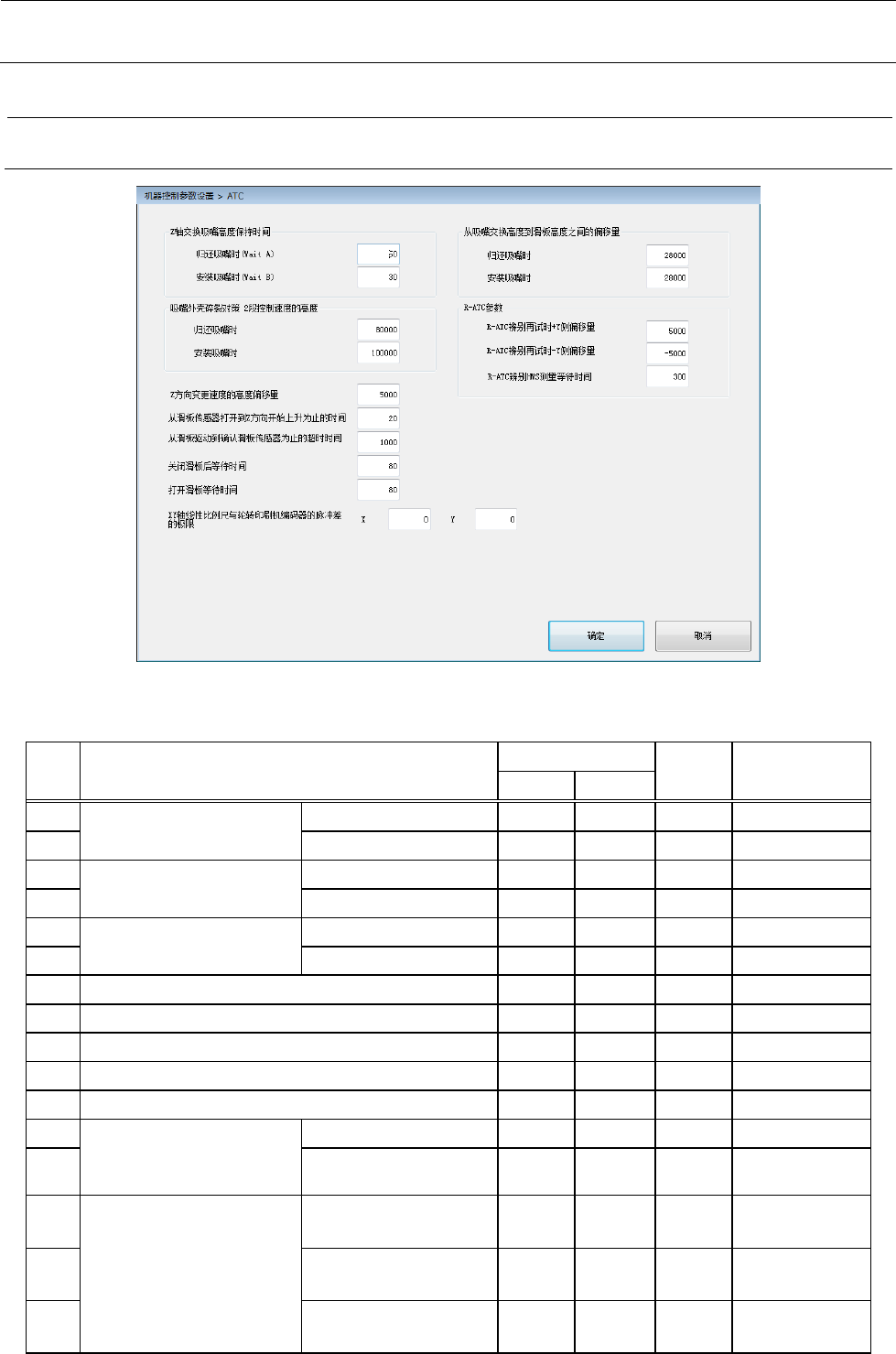

机器控制参数
2-117
2-5
单元
2-5-1
ATC
设定项目
2-5-1-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 Z轴交换吸嘴高度保持时
间
归还吸嘴时（Wait A）
ms 默认：50
2 安装吸嘴时（Wait B）
ms 默认：30
3 吸嘴外壳碎裂对策 2段控
制速度的高度
归还吸嘴时
10
-4
mm 默认：80000
4 安装吸嘴时
10
-4
mm 默认：100000
5 从吸嘴高度到滑板高度之
间的偏移量
归还吸嘴时
10
-4
mm 默认：28000
6 安装吸嘴时
10
-4
mm 默认：28000
7 Z方向变更速度的高度偏移量
10
-4
mm 默认：5000
8 从滑板传感器打开到Z方向开始上升为止的时间
ms 默认：20
9 从滑板驱动到确认滑板传感器为止的超时时间
ms 默认：1000
10 关闭滑板后等待时间
ms 默认：80
11 打开滑板等待时间
ms 默认：80
12 XY轴线性比例尺与轮转印
刷机编码器的脉冲差的极
限
X
10
-4
mm
默认：0
13 Y
10
-4
mm 默认：0
14 R-ATC参数 R-ATC辨别再试时+Y侧
偏移量
10
-4
mm 默认：5000
15 R-ATC辨别再试时-Y侧
偏移量
10
-4
mm 默认：-5000
16 R-ATC 辨 别 HMS测 量等
待时间
ms 默认：300
机器控制参数
2-118
2-5-2
UPS信息
设定项目
2-5-2-1
项目
输入范围
单位
备考
最小值
最大值
1 自动保存等待时间 [sec] sec
2 关机等待时间 [sec] sec
