机器控制参数 2-9 设定项目 2-1-3- 1 No. 项目 输入范围 单位 备考 最小值 最大值 1 贴片头吸嘴种类 参照 2-1-3-2 贴片 头吸嘴种类 2 脉冲分解能 1nm/Pulse 3 速度界限 加速度 -10 10 G 4 减速度 -10 10 G 5 最高速度 -1000000 1000000 mm/sec 6 反冲击率 7 各动作区的 速度控制表 动作区分 0 7 参照 2-1-3-3 动作 区分 8 速度区分 0…
机器控制参数
2-8
2-1-3
θ轴PTP动作
如将“贴片头吸嘴种类”设置为欲编辑的索引，即可对所设定的区分中的控制参数进行编辑。
如将“动作区分”、“速度区分”设置为欲编辑的索引，即可对所设定的区分中的速度控制参数进
行编辑。
机器控制参数
2-9
设定项目
2-1-3-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 贴片头吸嘴种类
参照2-1-3-2贴片
头吸嘴种类
2 脉冲分解能 1nm/Pulse
3 速度界限 加速度 -10 10 G
4 减速度 -10 10 G
5 最高速度 -1000000
1000000 mm/sec
6 反冲击率
7
各动作区的
速度控制表
动作区分 0 7
参照2-1-3-3动作
区分
8 速度区分 0 9
参照2-1-3-4速度
区分
9
速度控
制参数
速度比（%） -100000 100000 %
10 加速度比（%
）
-100000 100000 %
11 减速度比（%
）
-100000 100000 %
贴片头吸嘴种类
2-1-3-2
动作区分
2-1-3-3
速度区分
2-1-3-4
No.
类别
内容
1 0 通常
2 1～2 扩展
No.
类别
内容
1 0 激光计测时
2 1 激光计测外
3 2 图像定心时
4 3 无元件运转时
5 4 生产动作以外
6 5～7 预备
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4～9 预备
机器控制参数
2-10
2-1-4

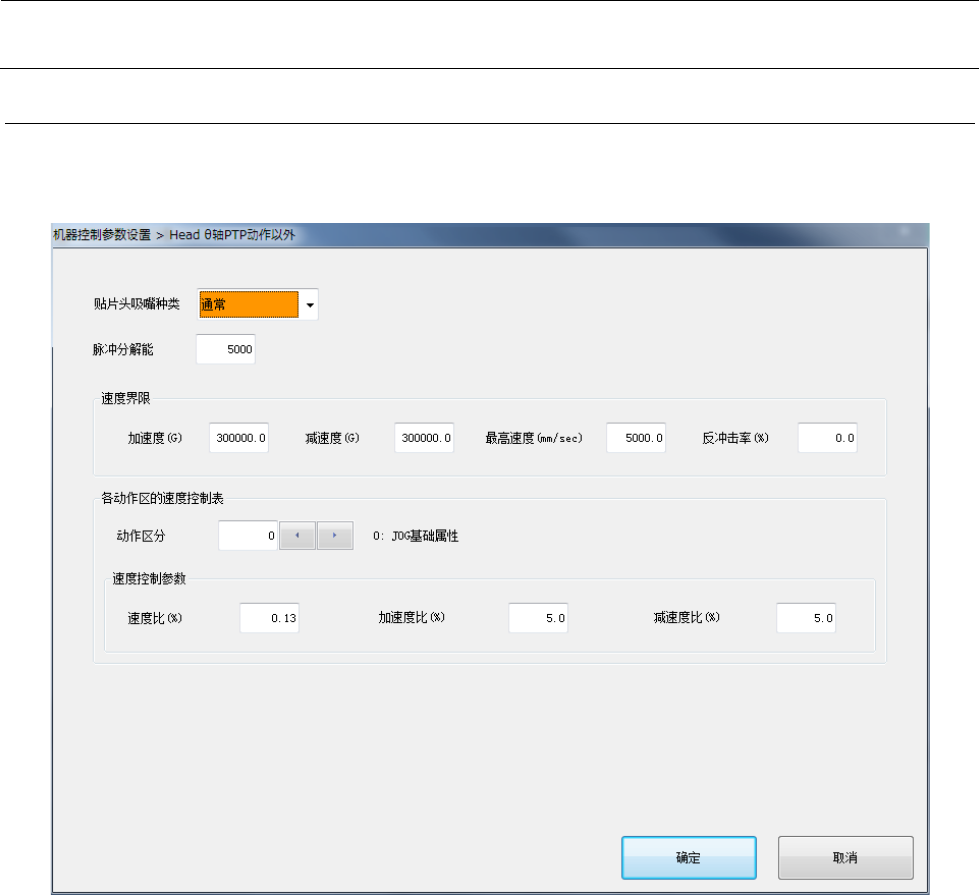

θ轴PTP动作以外
如将“贴片头吸嘴种类”设置为欲编辑的索引，即可对所设定的区分中的控制参数进行编辑。
如将“动作区分”设置为欲编辑的索引，即可对所设定的区分中的速度控制参数进行编辑。
