机器控制参数
2-76
2-3
传送
2-3-1
支撑台

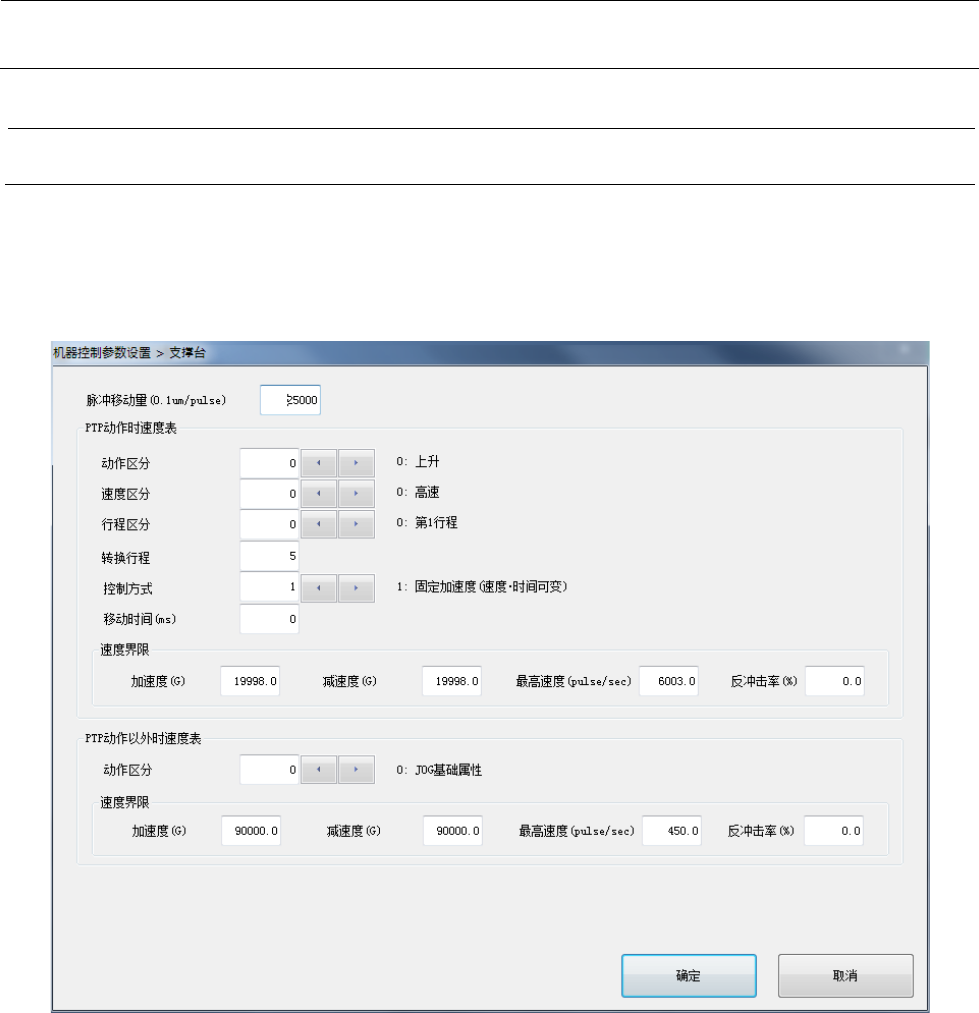

在PTP动作时的速度表中，如将“动作区分”、“速度区分”、“行程区分”、“控制方式”设置
为欲编辑的索引，即可对所设置的区分的速度界限进行编辑。
并且，在PTP动作以外的速度表中，将“动作区分”设置为欲编辑的索引，即可对所设置的区分的
速度界限编辑。
机器控制参数
2-77
设定项目
2-3-1-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 脉冲移动量
0.1μm/
pulse
2
PTP动作
时速度
表
动作区分
0 3
参照2-3-1-2-1速度区分
3 速度区分
0 9
参照2-3-1-2-2行程区分
4 行程区分
0 4
参照2-3-1-2-3行程区分
5 转换行程
6 控制方式
0 3
参照2-3-1-2-4控制方式
7 移动时间
ms
8 速度界限 加速度 -100000 100000
G
9 减速度 -100000 100000
G
10 最高速度 -100000 100000
pulse/sec
11 反冲击率 -100000 100000
%
12
PTP动作
以外时
速度表
动作区分
0 4
参照2-3-1-3-1动作区分
13 速度界限 加速度 -100000 100000
G
14 减速度 -100000 100000
G
15
最高速度 -100000 100000
pulse/sec
16
反冲击率 -100000 100000
%
PTP动作时速度表
2-3-1-2
动作区分
2-3-1-2-1
速度区分
2-3-1-2-2
No.
类别
内容
1 0 上升
2 1 下降
3 2～3 预备
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4 高速2
6 5～9 预备
机器控制参数
2-78
行程区分
2-3-1-2-3
控制方式
2-3-1-2-4
PTP动作以外时速度表
2-3-1-3
动作区分
2-3-1-3-1
No.
类别
内容
1 0 第1行程
2 1 第2行程
3 2 第3行程
4 3 第4行程
5 4 第5行程
No.
类别
内容
1 0 无属性
2 1 固定加速度（速度时间可变）
3 2 固定移动时间（速度加速度可变）
4 3 台形驱动（时间可变/速度加速度固定）
No.
类别
内容
1 0 JOG基础属性
2 1 单步
3 2 返回原点（查找HOME）
4 3 返回原点（查找Z相）
5 4 预备
