RS-1_机器控制参数.pdf - 第26页
机器控制参数 2- 19 2-1-9 真空时间 如将 “转换表索引” 设置 为欲 编辑的索引 ，即 可 对所 设定的区分中的吸取、 贴片、 废弃元件、 废弃 盒的参数进行 编辑。 如将“转换表索引”设置为欲 编辑 的索引 ， 即可对所 设定的区分中的纸带、胶带的 参数进行 编 辑。
机器控制参数
2-18
2-1-8
真空（真空校准）
设定项目
2-1-8-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸取真空压下限值
2 吸取真空压界限值
3 到达真空实验时间
4 自然破坏实验时间
5 加压破坏实验时间
6 吹气ON时间
7 吹气开始时间
8 真空破坏延迟时间
机器控制参数
2-19
2-1-9

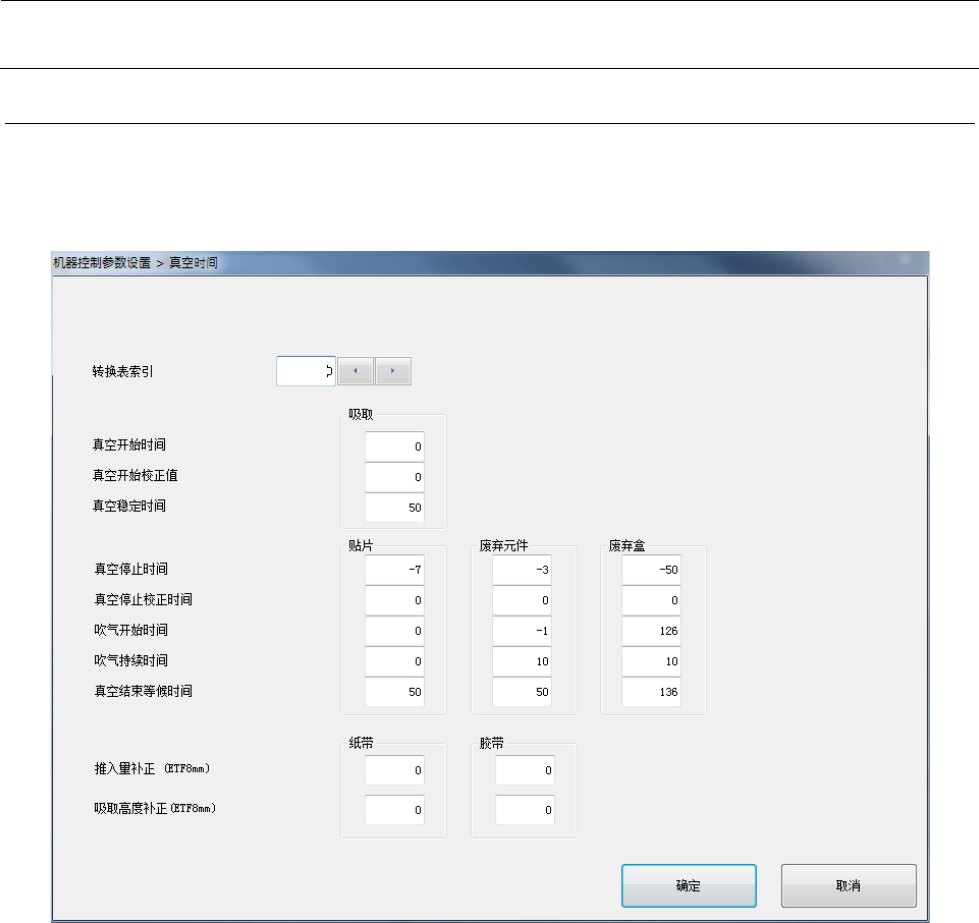

真空时间
如将“转换表索引”设置为欲编辑的索引，即可对所设定的区分中的吸取、贴片、废弃元件、废弃
盒的参数进行编辑。
如将“转换表索引”设置为欲编辑的索引，即可对所设定的区分中的纸带、胶带的参数进行编辑。
机器控制参数
2-20
设定项目
2-1-9-1
No.
项目
输入范围
单位
备考
最小值
最大值
2 转换表索引 0 49
参照2-1-9-2转换表
索引
3 吸取 真空开始时间
4 真空开始校正值
5 真空稳定时间
6 贴片 真空停止时间
7 真空停止校正时间
8 吹气开始时间
9 吹气持续时间
10 真空结束等候时间
11 废弃元件 真空停止时间
12 真空停止校正时间
13 吹气开始时间
14 吹气持续时间
15 真空结束等候时间
16 废弃盒 真空停止时间
17 真空停止校正时间
18 吹气开始时间
19 吹气持续时间
20 真空结束等候时间
21 纸带 推入量补正（ETF8mm）
22 吸取高度补正（ETF8mm）
23 胶带 推入量补正（ETF8mm）
24 吸取高度补正（ETF8mm）
