机器控制参数
2-35
2-2-2
X轴PTP动作以外
如 将“ 轴号”、“动作区分”设置为欲编辑的索引，即可对所设定的区分中的轴控制参数进行编辑。
设定项目
2-2-2-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴号 参照2-2-2-2轴号
2 1脉冲的XY轴分辨率 nm/Pulse
3
PTP动
作以外
数据
动作区分 0 19 参照2-2-2-3动作区分
4
轴控制
参数
加速度 G
5 减速度 G
6 最高速度 mm/sec
7 S字比率
机器控制参数
2-36
轴号
2-2-2-2
动作区分
2-2-2-3
No.
类别
内容
1 0 X轴 1
No.
类别
内容
1 0 打开安全盖
2 1 JOG基础属性
3 2 单步
4 3 返回原点
5 4 共面低速扫描
6 5 共面高速扫描
7 6 共面分割移动
8 7 共面高速扫描2
9 8 ATC滑进动作
10 9 ATC滑出动作
11 10 SVC扫描1
12 11 SVC扫描2
13 12 SVC扫描3
14 13 SVC扫描4
15 14 SVC扫描5
16 15～19 预备
机器控制参数
2-37

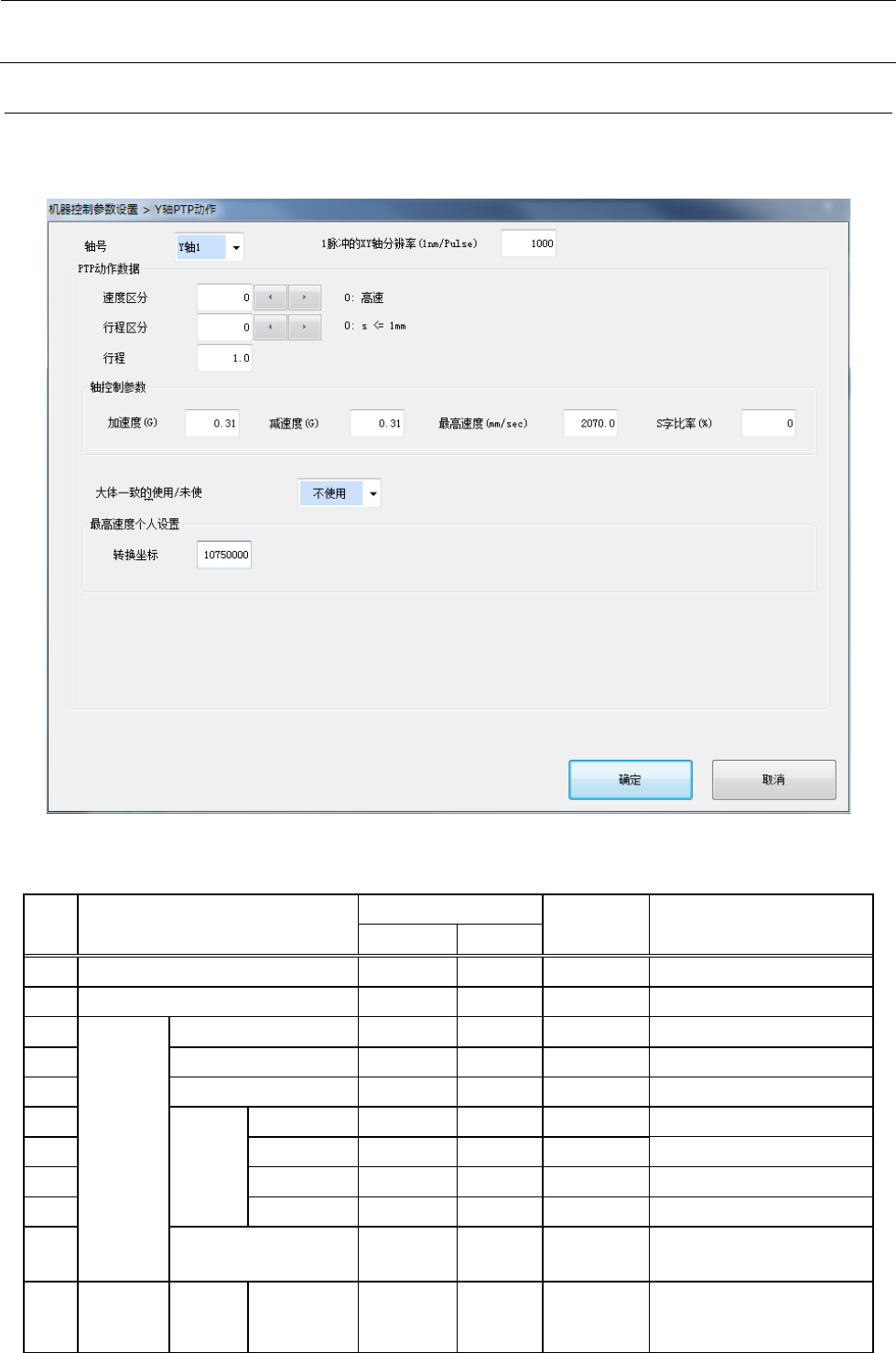

2-2-3
Y轴PTP动作
如将“轴号”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分中的轴控
制参数进行编辑。
设定项目
2-2-3-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴号 参照2-2-3-2轴号
2 1脉冲的XY轴分辨率 nm/Pulse
3
PTP动作
数据
速度区分 0 9 参照2-2-3-3速度区分
4 行程区分 0 19 参照2-2-3-4行程区分
5 行程 -100000 100000
6
轴控制
参数
加速度 -10 10 G
7 减速度 -10 10 G
8 最高速度 -100000 100000 mm/sec
9 S字比率
10
大体一致的使用/
未使
0 1
使用/不使用
11
最高速
度个人
设置
转换坐标
1/10000mm Y坐标
