RS-1_机器控制参数.pdf - 第146页
机器控制参数 2- 139 设定项目 2-7-4- 1 No. 项目 输入范围 单位 备考 最小值 最大值 1 Z 上升等待 时间 2 区分 0 9 参照 2-7-4-2 区分 3 元件尺寸 4 推进量 5 同时检查有效值 X 6 Y 7 Z 轴 2 段控制 数据有效／无效 有效 无效 8 行程 9 下降速度 10 上升速度 区分 2-7-4- 2 No. 区分 内容 1 0 s ≦ 0402 2 1 0402 < s ≦ 060…
机器控制参数
2-138
2-7-4
CVS控制
如将“区分”设置为欲编辑的索引，即可对所设定的区分中的同時檢查控制参数进行编辑。
机器控制参数
2-139
设定项目
2-7-4-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 Z上升等待时间
2 区分 0 9
参照 2-7-4-2 区分
3 元件尺寸
4 推进量
5 同时检查有效值 X
6 Y
7
Z 轴 2 段控制
数据有效／无效
有效
无效
8 行程
9 下降速度
10 上升速度
区分
2-7-4-2
No.
区分
内容
1 0 s ≦ 0402
2 1 0402 < s ≦ 0603
3 2 0603 < s ≦ 1005
4 3 1005 < s ≦ 1608
5 4 1608 < s ≦ 2012
6 5 2012 < s ≦ 3216
7 6 3216 < s
8 7～8 预备
9 9 圆柱形
机器控制参数
2-140

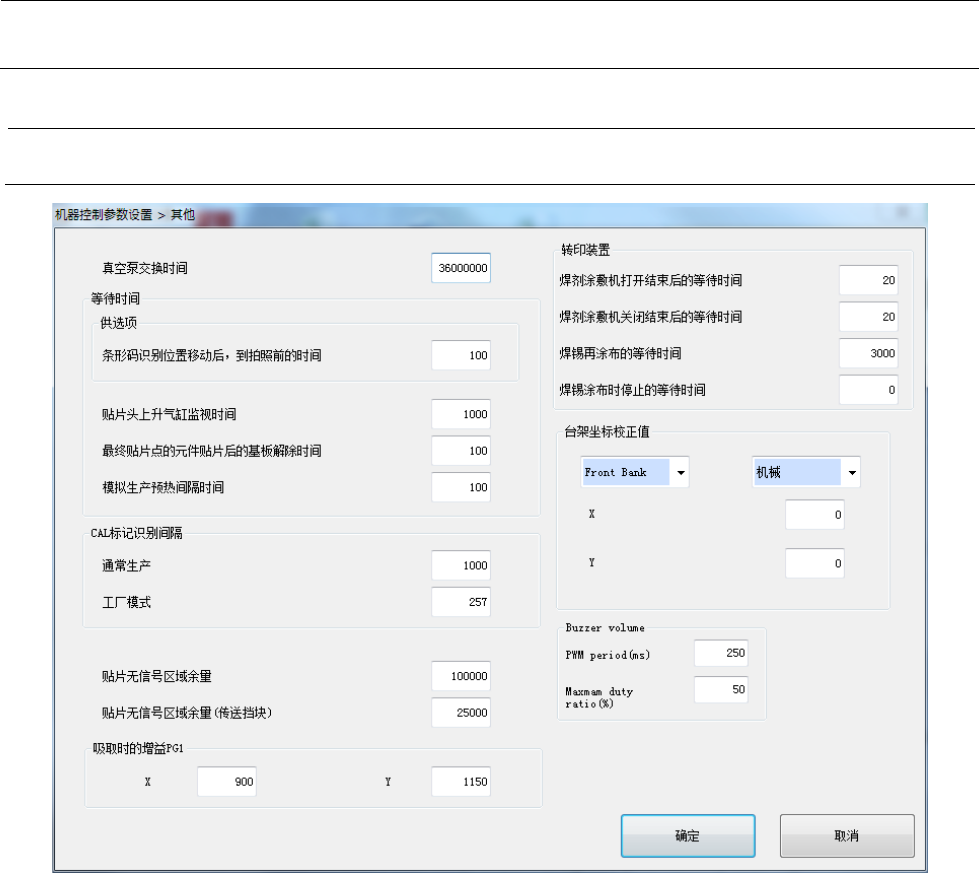

2-8
其他
2-8-1
其他
