机器控制参数 2- 131 2- 6 激光 2-6-1 激光信息 “将激光识别角度作为异常的限 制角度” 项下的 “ 元件种类” 如果设置为欲编辑的索引， 即可 对所 设定区分的“取自平均的无相对 符号角度”参数进 行编辑。
机器控制参数
2-130
2-5-8
检测负荷吸嘴的控制数据
设定项目
2-5-8-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 开始高度 0.1μm
2 STEP脉冲 50 1000 0.1μm
机器控制参数
2-131
2-6
激光
2-6-1

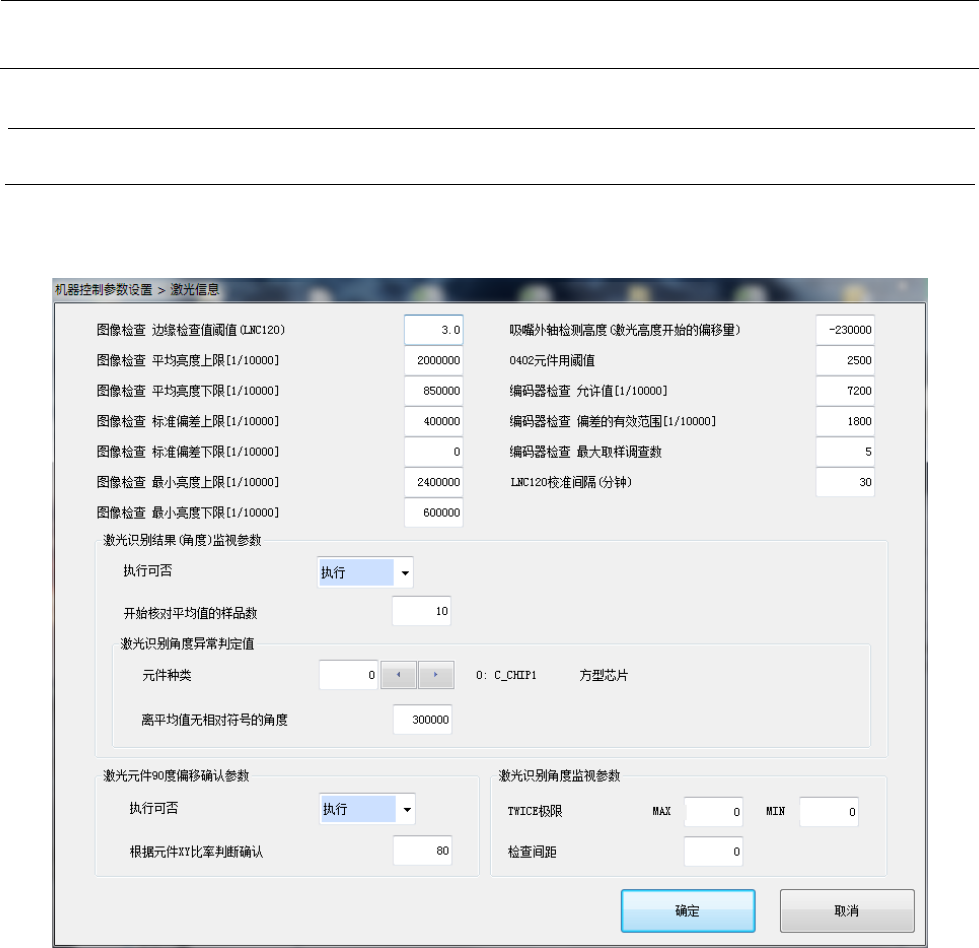

激光信息
“将激光识别角度作为异常的限制角度”项下的“元件种类”如果设置为欲编辑的索引，即可对所
设定区分的“取自平均的无相对符号角度”参数进行编辑。
机器控制参数
2-132
设定项目
2-6-1-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 图像检查 边缘检查值阈值（LNC120）
2 图像检查 平均亮度上限 [1/10000]
3 图像检查 平均亮度下限 [1/10000]
4 图像检查 标准偏差上限 [1/10000]
5 图像检查 标准偏差下限 [1/10000]
6 图像检查 最小亮度上限 [1/10000]
7 图像检查 最小亮度下限 [1/10000]
8 吸嘴外轴检测高度（
激光高度开始的偏移量）
9 0402元件用阈值
10 编码器检查 允许值 [1/10000]
11 编码器检查 偏差的有效范围 [1/10000]
12 编码器检查 最大取样调查数
13 LNC120校准间隔 分
14
激光识别结果
（角度）监视参
数
执行可否 0 1
0：不执行
1：执行 ※1
15 开始核对平均值的样品数
16
激光识别
角度异常
判定值
元件种类 0 49
17
离平均值无相
对符号的角度
度
18
激光元件90度
偏移确认参数
执行可否 0 1
0：不执行
1：执行 ※2
19 根据元件XY比率判断确认
20
激光识别角度
监视参数
TWICE极限 MAX
21 MIN
22 检查间距
※1 对激光识别结果（角度）监视参数的“执行可否”选择“不执行”时，激光识别结果（角
度）监视参数的此后项目即不可编辑。
※2 对激光元件90度偏移确认参数的“执行可否”选择“不执行”时，激光元件90度偏移确认
参数的此后项目即不可编辑。
