机器控制参数 1-1 1 概要 1- 1 操作概要 从菜单 条的 [ 维修 ] 选择 [ 机器控制 参数设 置 ] 之后，就可以 显示出 以下所 示的 机器控制参数 初期 画 面。 ① 起动时，读取共用存储器内的机 械控制参数， 在各 设定画面进行显示 。 ② 更新了数据之后，共 用存储器 可以保存 文件。 ③ 文件输出形式是二进制形式 。 （ 文件名、文 件种类 可以任意地指定。 ）
机器控制参数
2-4-3 分割识别照明模式......................................................... 2-90
2-4-4 分割识别 引脚间.......................................................... 2-92
2-4-5 分割识别 引脚间（BGA）................................................... 2-93
2-4-6 S-VCS设置 ............................................................... 2-94
2-4-7 共面检测 设置共面性...................................................... 2-96
2-4-8 共面检测 设置共面状态.................................................... 2-97
2-4-9 共面检测 元件共面设置.................................................... 2-99
2-4-10 MNVC 主要数据.......................................................... 2-103
2-4-11 MNVC 各VCS种类的设定................................................... 2-104
2-4-12 MNVC 元件控制.......................................................... 2-108
2-4-13 MNVC FCS控制参数....................................................... 2-109
2-4-14 OCC坏板标记............................................................ 2-110
2-4-15 数字放大 .............................................................. 2-111
2-4-16 二维条形码自动识别设置 ................................................. 2-112
2-4-17 设置焊锡偏移校正....................................................... 2-113
2-4-18 自动识别设置吸取位置................................................... 2-114
2-4-19 设定校准标记........................................................... 2-115
2-4-20 每条电路BOC标志的优化阈值 .............................................. 2-116
2-5 单元 ................................................................ 2-117
2-5-1 ATC .................................................................... 2-117
2-5-2 UPS信息 ................................................................ 2-118
2-5-3 送料器送料信息.......................................................... 2-119
2-5-4 温度校正默认设置........................................................ 2-120
2-5-5 电动送料器参数设置...................................................... 2-121
2-5-6 电动送料器吸取位置校正.................................................. 2-124
2-5-7 设置切割参数............................................................ 2-127
2-5-8 检测负荷吸嘴的控制数据.................................................. 2-130
2-6 激光 ................................................................ 2-131
2-6-1 激光信息 ............................................................... 2-131
2-6-2 元件 阈值 .............................................................. 2-133
2-7 检查 ................................................................ 2-134
2-7-1 识别检查等待时间........................................................ 2-134
2-7-2 元件检查信息............................................................ 2-135
2-7-3 FCS生产控制参数......................................................... 2-136
2-7-4 CVS控制 ................................................................ 2-138
2-8 其他 ................................................................ 2-140
2-8-1 其他 ................................................................... 2-140
机器控制参数
1-1
1
概要
1-1
操作概要

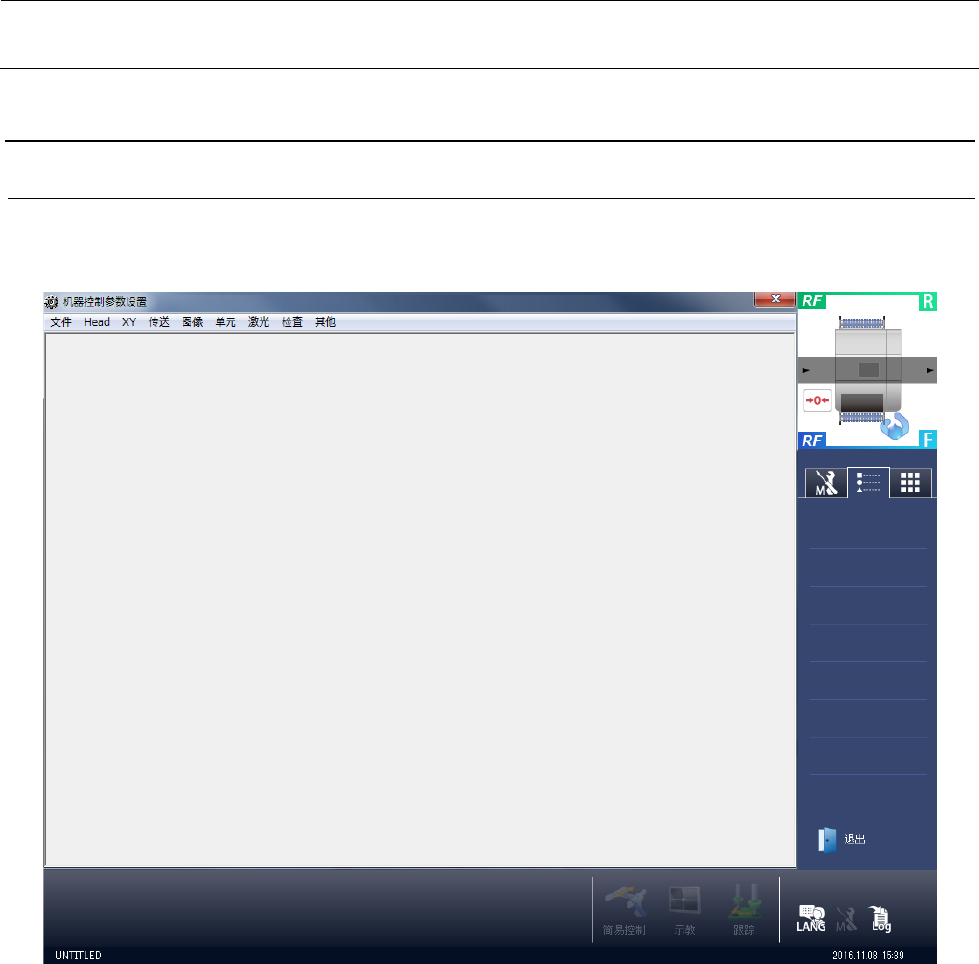

从菜单条的[维修]选择[机器控制参数设置]之后，就可以显示出以下所示的机器控制参数初期画
面。
① 起动时，读取共用存储器内的机械控制参数，在各设定画面进行显示。
② 更新了数据之后，共用存储器可以保存文件。
③ 文件输出形式是二进制形式
。（文件名、文件种类可以任意地指定。）
机器控制参数
1-2
1-2
菜单构成
表 1-2-1 机器控制参数设定项目
No.
主菜单
子菜单
设定内容
1 文件 退出 结束机械控制参数。
2 Head Z轴PTP动作 进行Z轴的PTP动作的速度比的设置。
3 Z轴PTP动作以外 进行Z轴的PTP以外的动作速度比的设置。
4 θ轴PTP动作 进行θ轴的PTP动作的速度比的设置。
5 θ轴PTP动作以外 进行θ轴的PTP以外的动作速度比的设置。
6 ZA轴PTP动作 进行ZA轴的PTP动作的速度比的设置。
7 ZA轴PTP动作以外 进行ZA轴的PTP以外的动作速度比的设置。
8 交换吸嘴
进行同时更换吸嘴的范围、更换吸嘴时的吸嘴长度检测
高度等的设置。
9 真空校准 进行真空校准的设置。
10 真空时间 进行对于各种元件的各种真空同步时间的设置。
11 真空时间转换表
对于各元件的适用最大元件尺寸和各种元件真空同步
时间表的目录的设置。
12 设置真空泵校准 进行真空泵校准的设置｡
13 过滤器弄脏判定值 进行过滤不良判断值的设置。
14 Z轴高度控制 进行与Z轴的高度相关的设置。
15 校正控制参数
进行校正控制参数（吸取位置自动校正、吸嘴旋转中心
校正）的设置。
16 HMS测定参数设定 设置HMS测定时的参数。
17 调整轴操作时间 设置轴动作时间的参数｡
18 转矩控制参数 设置Z轴转矩控制时的参数。
19 XY X轴PTP动作
进行X轴的PTP动作的轴控制参数和移动结束触发器的
设置。
20 X轴PTP动作以外
进行X轴的PTP以外的动作的轴控制参数和结束触发器
的设置。
21 Y轴PTP动作
进行Y轴的PTP动作的轴控制参数和移动结束触发器的
设置。
22 Y轴PTP动作以外
进行Y轴的PTP以外的动作的轴控制参数和结束触发器
的设置。
23 系统参数 进行定位板系统参数的设置。
24 伺服参数 进行伺服参数的设置。
25 控制参数 进行控制参数的设置。
26 示教步骤控制 进行示教步骤控制的设置。
27 预热速度详细设置 进行预热用速度的设置。
28 轴分割台设定 进行轴分割表的设置。
29 设定速度连动增益切换参数
进行速度连动增益切换参数的设置。
30 传送 支撑台 进行支撑台数据的设置。
31 传送马达 进行各传送缓冲器的电动机数据的设置。
32 AWC马达 进行AWC马达数据的设置。
