第 1 部 基本篇 第 2 章 生产
2-121
(6) 叠加显示
显示选择的贴片点的叠加画面。
(7) 基板安装
按[基板安装]按钮，即进行基板安装。
如果基板尚未被搬入时，则显示基板搬入中的提示信息。
如果基板已安装，则显示正在重夹基板的提示信息。
(8) 贴片点的移动、显示、确认
选择是从贴片的列表中选择目标贴片点，还是通过按「前一个贴片点」「下一个贴片点」按钮，
来显示选择要确认的贴片点。
勾选总要显示时，则显示选择贴片点时所选择的贴片点。
看到显示的贴片点，设置「无贴片」/「有贴片」。
选择单独显示按下<START>开关时，Head 向选择的贴片点移动，叠加画面里会显示贴片点。
如选择连续显示并按下<START>开关时，则从选择中的贴片开始到最后的贴片为止，按顺序选择。
将 Head 移动到各贴片点，显示在叠加画面里。按自动输送间隔中指定的时间等待后，再选择下
一个贴片点。
动作中，不能使用对话框等按钮。要中断时，请按<STOP>开关。
第 1 部 基本篇 第 2 章 生产
2-122
2-12-3 SOT 方向检查（选购项）
2-12-3-1 概要
从菜单的[生产辅助]选择[SOT/元件方向单独检查]、[SOT/元件方向连续检查]来进行检查。
三端子 SOT 的方向检查通过 OCC 进行。有单独检查和连续检查两种方式。
请在生产前实施检查。以下显示各检查的内容。
检查 内容
SOT/ 元件方向单
独检查
选择了 SOT/元件方向单独检查时，只对指定的元件进行方向检查。
另外，对连续检查模式中发生错误的元件进行个别检查。
SOT/ 元件方向连
续检查
选择了 SOT/元件方向连续检查时，对生产程序数据内所有元件中检
查条件一致的元件进行检查。
◆ 对由于某种原因检查失败的元件，可进行单独模式的个别检查。
2-12-3-2 各种动作
（1）对象元件尺寸
1）SOT方向检查
作为对象的SOT元件尺寸为“1608～□4.0mm”。
电极尺寸为长度0.2～1.0mm、宽度0.1～1.0mm。

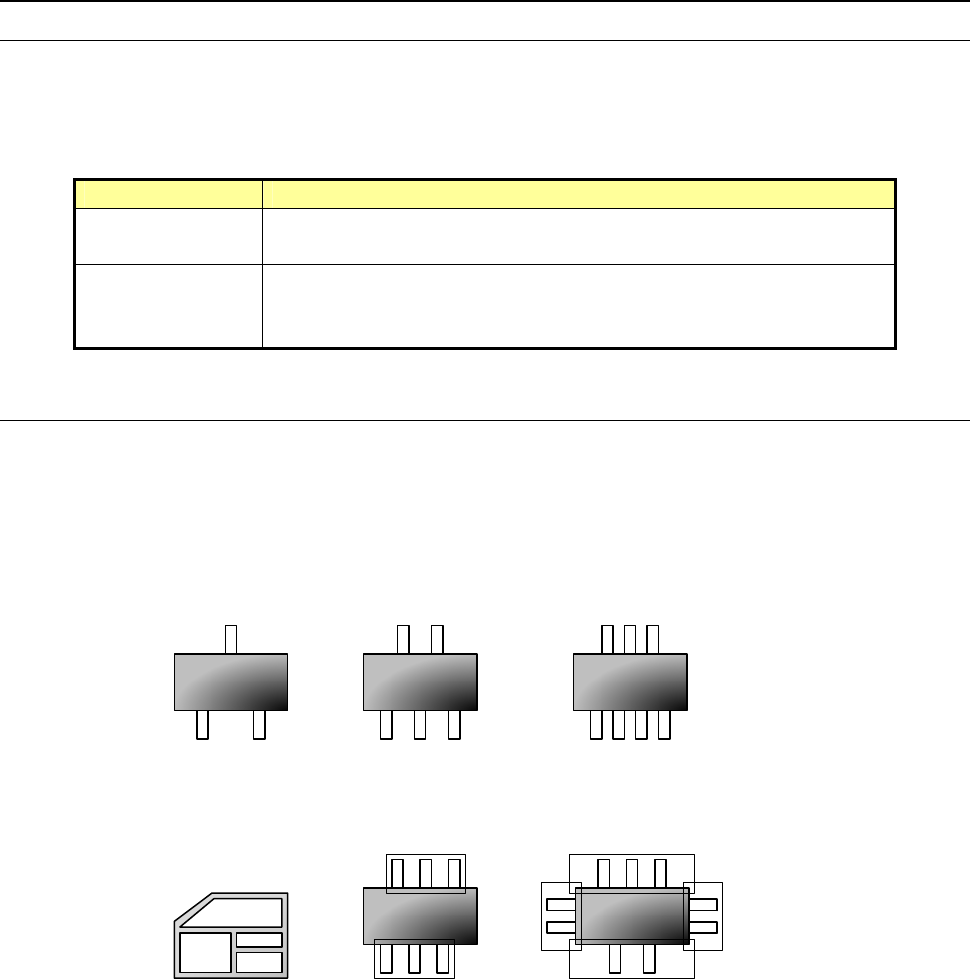

<对应元件示例>
3端子 5端子 7端子
<非对象元件示例>
引脚元件种类以外 旋转对象 4个元件（要素）组
（2）检查
1）SOT 方向检查
吸取的元件在 SOT 方向检查阶段的贴片姿势 0 度的状态下进行贴片，使用 OCC 识别进
行角度判定。
第 1 部 基本篇 第 2 章 生产
2-123
（3）检查后的元件归还
检查后的元件将被放回原来的位置或被废弃。
如下所示，根据包装而有所不同。废弃场所应根据元件数据中的「元件废弃」设定进行废弃。
在连续检测开始前，会显示是全部废弃还是显示每次确认的选择画面。
但是不能进行手动吸取。
包装 条件 归还 废弃
带状
外形尺寸短边 1mm 以下
询问*1
外形尺寸短边 1mm 以上
○ ○ *2
散装
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ ○ *2
托架 ○ ○ *2
MTS ○ ○ *2
管状 － ○ *2
*1 显示画面，选择归还元件，还是废弃元件。连续测量时，会在开始前行询问。
*2 当废弃方法为「元件保护」时，进行废弃。
（4）选择吸取用供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
仅单独检查可根据需要更改供应装置。
（5）改变吸取坐标
无法顺利吸取时，可用示教功能变更吸取坐标。
