第 1 部 基本篇 第 1 章 装置概要 1-10 1-2 本装置的构造 1-2-1 基板传送部分的构造 图 1-2-1 基板传送 ① IN 传感器 ⑧挡块 2 ⑮ C-OUT 传感器（ OP ） ② OUT 传感器 ⑨夹紧杆（基板固定用） ⑯ 等待传感器（ OP ） ③ STOP 传感器 ⑩减压阀（夹紧杆用） ⑰ 自动调整基板宽度用马达（ OP ） ④ 传送电磁阀 ⑪ 支撑台 ⑱ 障碍物检测传感器（ OP ） ⑤ 传送马达 ⑫ 支撑台…
第 1 部 基本篇 第 1 章 装置概要
1-9

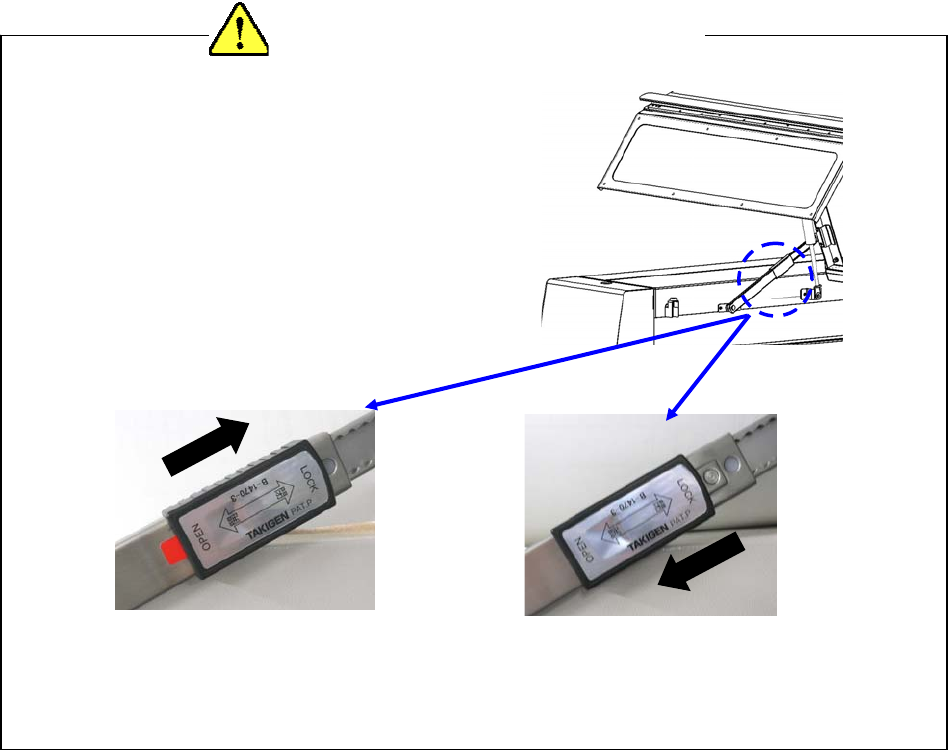

◆ 打开安全罩时，先把罩子推上去，
再把锁杆向箭头（LOCK）方向推，锁好。
确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全罩有落下来的危险。
◆要关安全罩时，要先解开锁，再关闭。
把安全罩向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止盖子落下来受伤。）
﹡不要在安全盖、提手等处过渡增加负荷。
LOCK（锁定）状态 OPEN（打开）状态
＜开关安全罩时的注意事项＞
第 1 部 基本篇 第 1 章 装置概要
1-10
1-2 本装置的构造
1-2-1 基板传送部分的构造

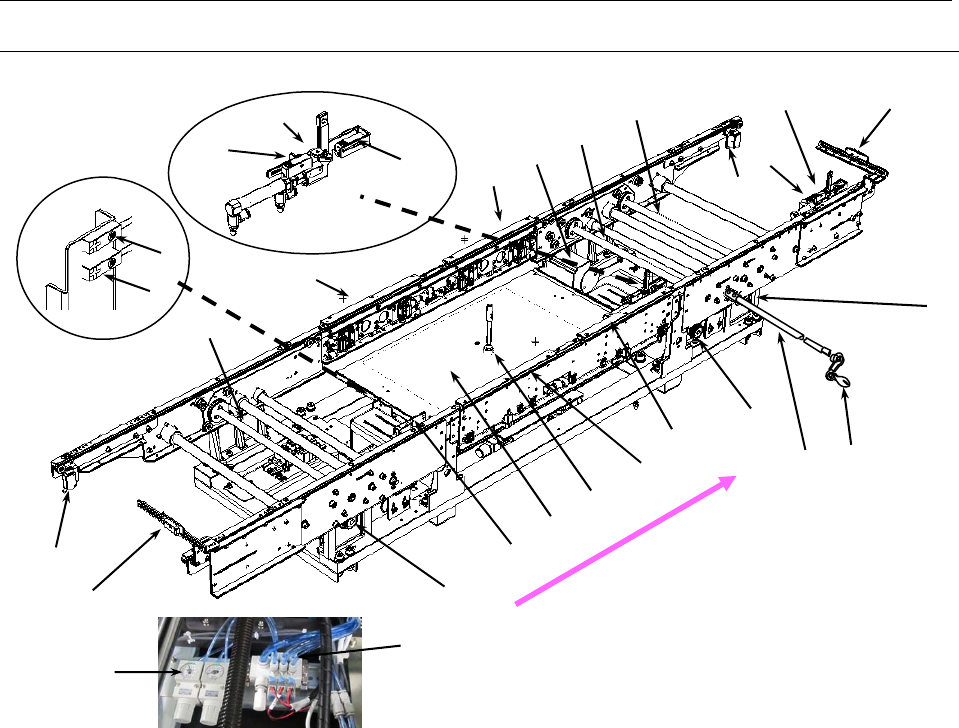

图 1-2-1 基板传送
① IN 传感器 ⑧挡块 2 ⑮C-OUT 传感器（OP）
② OUT 传感器 ⑨夹紧杆（基板固定用） ⑯等待传感器（OP）
③ STOP 传感器 ⑩减压阀（夹紧杆用） ⑰自动调整基板宽度用马达（OP）
④ 传送电磁阀 ⑪支撑台 ⑱障碍物检测传感器（OP）
⑤ 传送马达 ⑫支撑台 UP 传感器 ⑲操作轴
⑥ 驱动轴 ⑬支撑台 DOWN 传感器 ⑳操作柄
⑦ 挡块 ⑭支撑销
①
②
③
⑮
④
⑤
⑤
⑤
⑥
⑥
⑥
⑦
⑧
③
⑨
⑨
⑨
⑨
⑩
⑪
⑫
⑬
⑭
⑯
⑰
⑱
⑱
⑲
⑳
基板传送方向
第 1 部 基本篇 第 1 章 装置概要
1-11

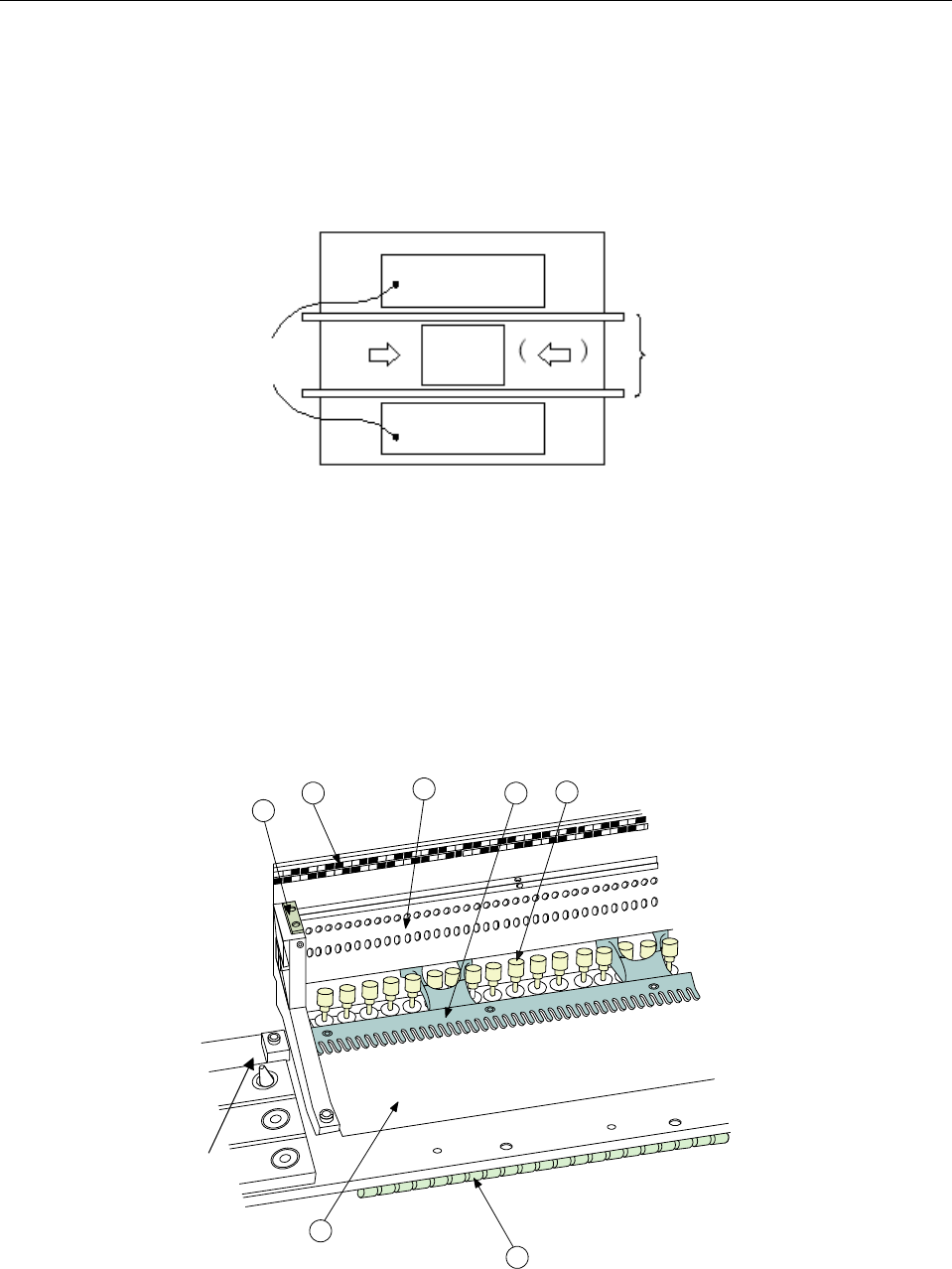

1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台（后侧为选购项），供给方式因元件的包装方式(带
式、散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器、散件供料器、管式
送器来供给。
托盘元件由托盘支架（托盘工作台）或矩阵托盘服务器(TR5SNX)供给。
托盘支架及矩阵托盘服务器可安装在后侧。
* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）
● 供料器台架各部分名称
用「安装板②」、「锁定轴④」，对装载有带式元件及管式元件的带式供料器、散件供料器、
管式供料器进行定位，并固定。
元件的传送由「驱动汽缸⑤」来驱动。
安装各供料器的位置请参照「位置标签⑥」。也可参照FPI(选项)的引导。
「台架标记⑦」是用于修正供料器台的位置与姿势的标记。
①台架基座 ④锁定轴 ⑦ 台架标记
②固定板 ⑤驱动汽缸 ⑧ 定位销
③固定板Ｂ ⑥位置标签
供料器台架
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
⑧
