第 1 部 基本篇 第 1 章 装置概要 1-12 ●电动式供料器用台架的各部分名称 把 ETF 沿着导轨①插进去， 顶住固定块②，定位。 安装 ETF 的位置，请参见 E TF 位置标签③。 台架标记④，是用于校正台架的位置及姿势的标记 。 ① 导轨 ③ ETF 位置标签 ⑤ 定位销 ② 固定块 ④ 供料器台架标记 ⑥ 台架基座 ① ② ③ ④ ⑤ ⑤ ⑥
第 1 部 基本篇 第 1 章 装置概要
1-11
1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台（后侧为选购项），供给方式因元件的包装方式(带
式、散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器、散件供料器、管式
送器来供给。
托盘元件由托盘支架（托盘工作台）或矩阵托盘服务器(TR5SNX)供给。
托盘支架及矩阵托盘服务器可安装在后侧。
* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）

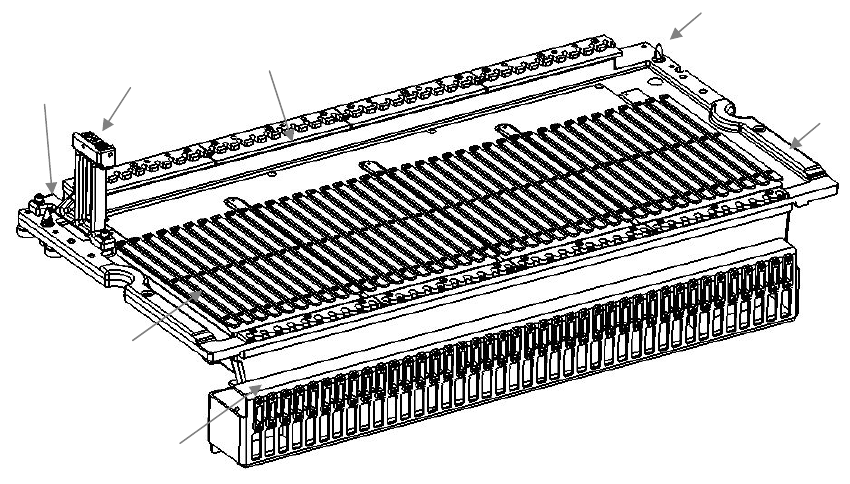

● 供料器台架各部分名称
用「安装板②」、「锁定轴④」，对装载有带式元件及管式元件的带式供料器、散件供料器、
管式供料器进行定位，并固定。
元件的传送由「驱动汽缸⑤」来驱动。
安装各供料器的位置请参照「位置标签⑥」。也可参照FPI(选项)的引导。
「台架标记⑦」是用于修正供料器台的位置与姿势的标记。
①台架基座 ④锁定轴 ⑦ 台架标记
②固定板 ⑤驱动汽缸 ⑧ 定位销
③固定板Ｂ ⑥位置标签
供料器台架
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
⑧
第 1 部 基本篇 第 1 章 装置概要
1-12
●电动式供料器用台架的各部分名称
把 ETF 沿着导轨①插进去，顶住固定块②，定位。
安装 ETF 的位置，请参见 ETF 位置标签③。
台架标记④，是用于校正台架的位置及姿势的标记。
① 导轨 ③ ETF 位置标签 ⑤ 定位销
② 固定块 ④ 供料器台架标记 ⑥ 台架基座
①
②
③
④
⑤
⑤
⑥
第 1 部 基本篇 第 1 章 装置概要
1-13
1-2-3 Head 单元的构成
Head 由检查元件位置偏移、角度偏移的激光传感器，以及可上下驱动、旋转动作的 Z 滑动轴构成。
本机的构成如下。
机型名与 Head 的关系列表如下
机型 JX-350
LNC60 Head ○
①吸嘴外圈 ④Z 滑动轴 ⑦Head 上升汽缸
②LNC60 传感器 ⑤
θ
轴马达 ⑧过滤器箱
③Z 轴马达 ⑥滚珠丝杠
①
④
⑧
②
③
⑤
⑥
⑦
