第 2 部 功能详解篇 第 8 章 手动控制 8-50 按下 [ 确定 ] 按钮，从指定的 AT C 取出吸嘴。 若指定的 Head 上已带有吸嘴，则把吸嘴归还 AT C 。 吸嘴安装正常时，该 AT C 单元会显示黄色。 3) 归还吸嘴 将吸嘴归还到 AT C 。 选择 [ 执行 (E)] 按钮、或按 [F3] 键，来进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-49
8-9 其他
8-9-1 ATC 控制

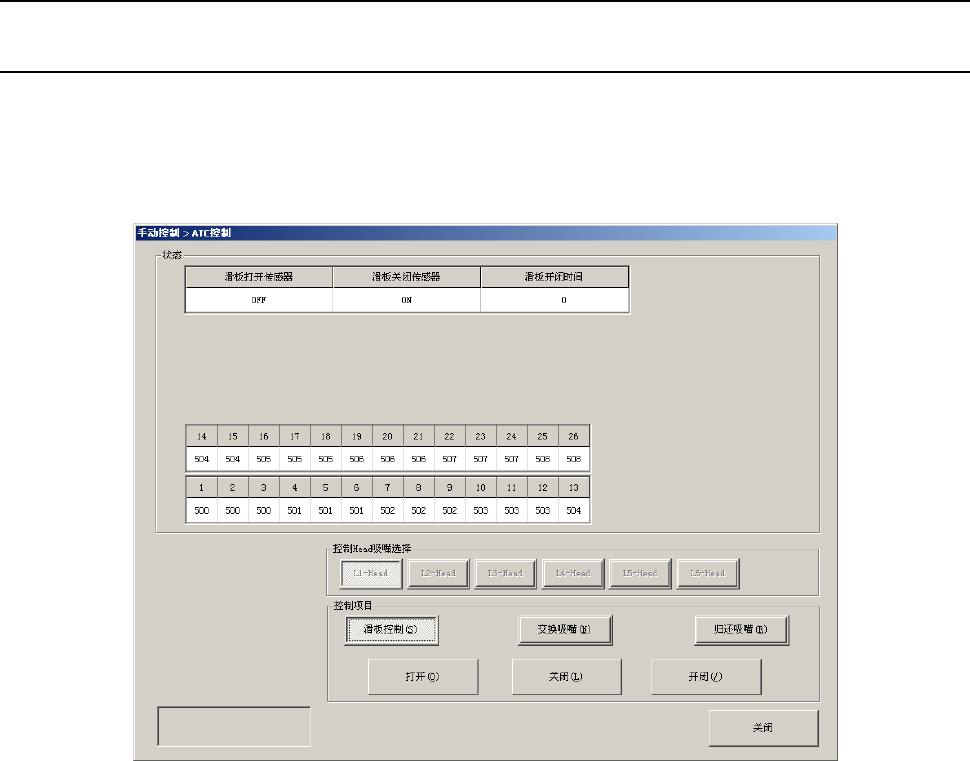

从下拉菜单中点击[其他(O)]-[ATC 控制(A)]，或点击命令按钮中的[ATC 控制]后，可显示 ATC 控制画
面。
螺丝式吸嘴
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象 Head。
不受机器设置时“使用单元”设置的影响。
(3) 控制项目
通过单选按钮选择控制项目。
1)滑板控制
控制 ATC 滑板的打开或关闭。
选择[开(O)]按钮、[关(L)]按钮、[开/关(／)]按钮或按下[F3]键、[F4]键、[F5]键，来进行控制。
2)交换吸嘴
交换吸嘴。
选择[运行(E)]按钮或按下[F3]键来进行控制。

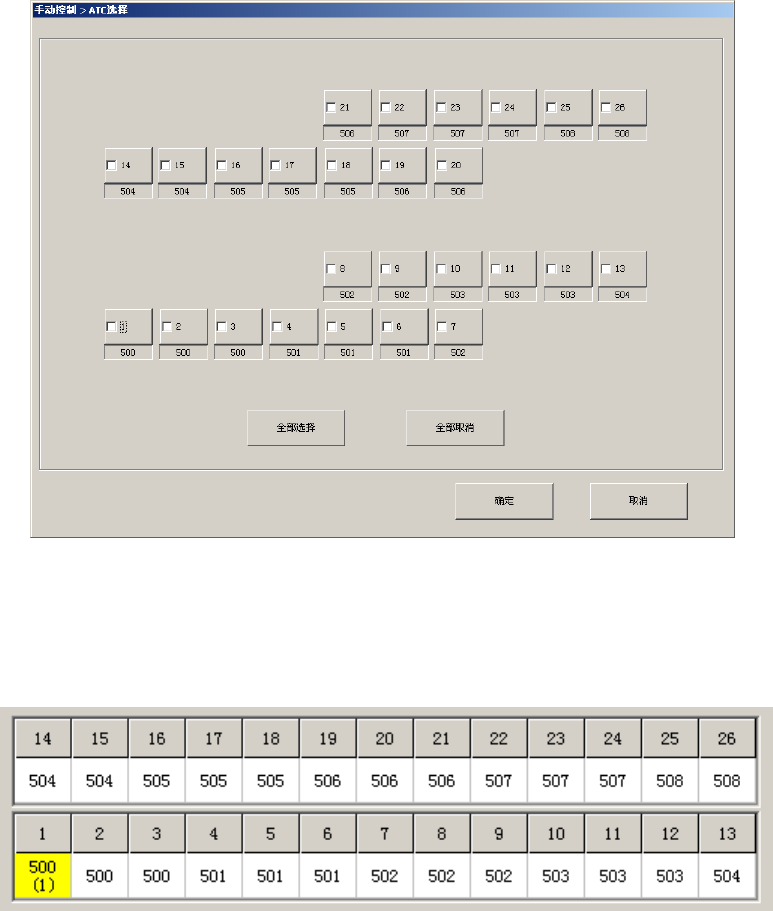

点击[执行(E)]按钮显示 ATC 选择画面。
第 2 部 功能详解篇 第 8 章 手动控制
8-50
按下[确定]按钮，从指定的 ATC 取出吸嘴。
若指定的 Head 上已带有吸嘴，则把吸嘴归还 ATC。
吸嘴安装正常时，该 ATC 单元会显示黄色。
3)归还吸嘴
将吸嘴归还到 ATC。
选择[执行(E)]按钮、或按 [F3]键，来进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-51
8-9-2 信号灯控制

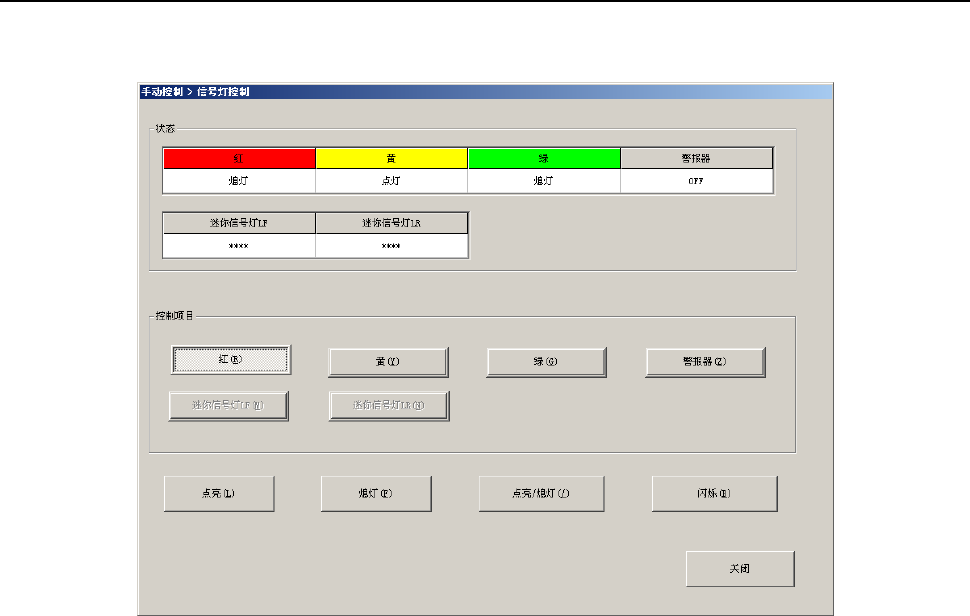

从下拉菜单中点击[其他(O)]-[信号灯控制(S)]，或从命令按钮中点击[信号灯控制]后，可显示信号灯控
制画面。
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制项目
通过单选按钮选择控制项目。
迷你信号灯，在 MS 参数的选项设置中没有选中时，不能选择。
但不受机器设置的“使用单元”设置的影响。
1)红、黄、绿
控制各色信号灯的亮灯/灭灯/闪烁。
选择[亮灯（O）]按钮、[灭灯（F）]按钮、[亮灯/灭灯（/）]按钮、[闪烁（B）]按钮，或按[F3]
键、[F4]键、[F5]键、[F6]键或[Alt] + [4]键，进行控制。
2)警报器
控制警报器的开／关。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮或按下[F3]键、[F4]
键、[F5]键来进行控制。
3)迷你信号灯(前/后)
控制各色信号灯的亮灯/灭灯/闪烁。
选择[亮灯（O）]按钮、[灭灯（F）]按钮、[亮灯/灭灯（/）]按钮、
或按[F3
]键、[F4]键、[F5]键进行控制。
