第 1 部 基本篇 第 4 章 制作生产程序
4-62

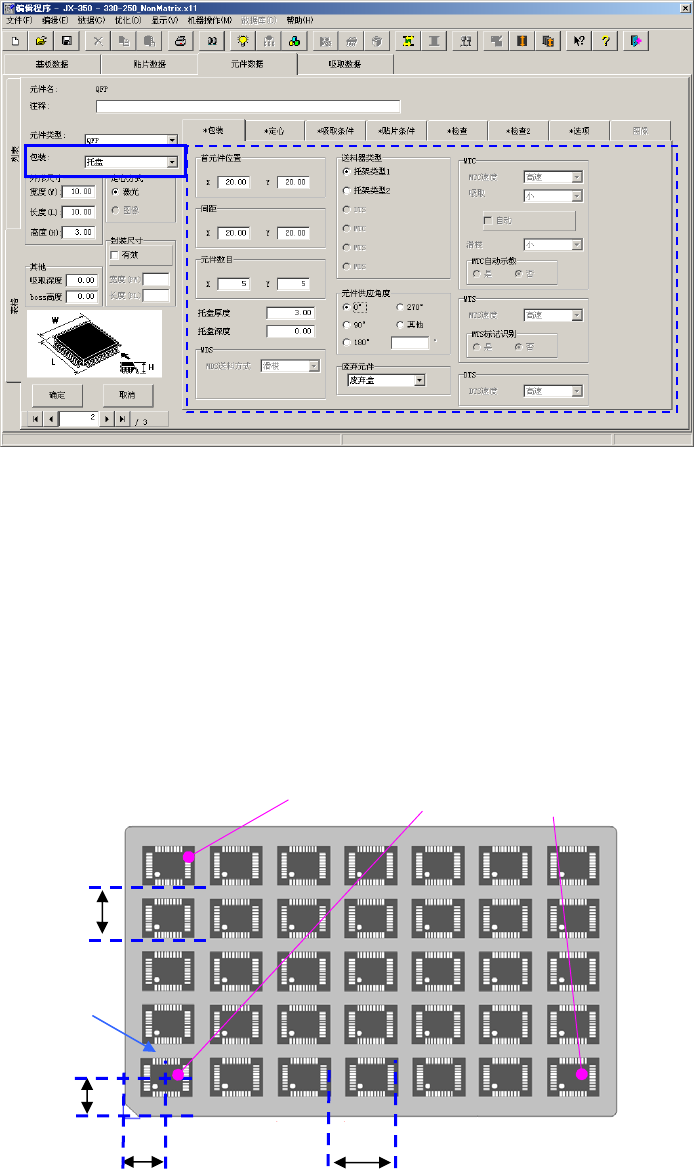

（3）托盘的输入方法
1) 首元件位置
输入从托盘外形到首元件的元件中心位置的尺寸(X、Y)。
2) 间距
输入元件的间距(间距X、间距Y)。
3) 元件数
输入横向、纵向的元件数(Xn、Yn)。
若决定了吸取数据/供应位置，则吸取数据显示为托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元件位置 X
首元
件
位
置Y
首元件
间距 X
间距 Y
（X
2
,Y
2
）
（X
1
Y
1
） （X
3
Y
3
）
第 1 部 基本篇 第 4 章 制作生产程序
4-63

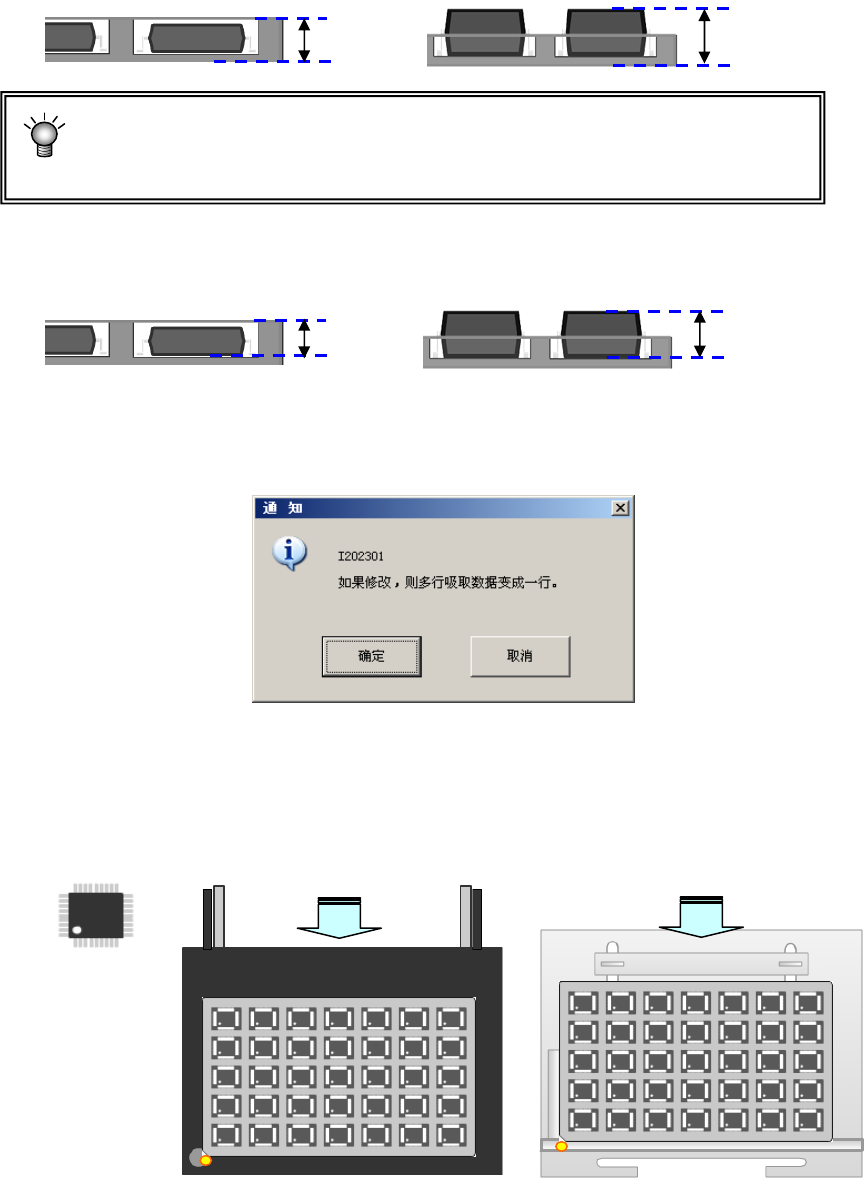

4) 托盘厚度
输入包括元件在内的托盘背面到表面的托盘厚度 T。
如果MTS上的托盘厚度T超过9mm时，该层上不能安装托盘底座。
托盘厚度T的最大尺寸，在MTS上为23mm。
5) 托盘深度
输入托盘的深度。
6) 元件供应装置
从“托架”、"MTS"中选择供给装置。
※DTS、MTC、MDS 不能设定。
如果吸取数据有多个输入的元件的供应发生了变
｡
更时，会显示如下提示信息
7) 元件供应角度
以 JUKI 的元件供应角度为 0°，输入托盘上的元件包装姿势倾斜的角度。
详细内容请参见（1）带状的输入方法 ※ JUKI的元件供应角度定义。
｡
选择其他时，请在编辑框内输入角度 (0°～ 359.9875°)
8) 废弃元件
对在定心时发生识别错误时，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「（1）带状的输入方法 的废弃元件」。
角度定义 0°
从后侧台架供应
供应角度 180°
向 MTC,MTS,MDS 供应
供应角度 0°
托盘深度
托盘深度
托盘厚度 T
托盘厚度 T
第 1 部 基本篇 第 4 章 制作生产程序
4-64
9) MTC
※不设定。
10) MTS
・
MTS 速度：指定托盘的拉出速度。防止轻的元件发生跳跃。
・
MTS 标记识别：使用 MTS 时，将识别吸取基准位置标记设置为「是」后，当将放置设置的元
件的托盘拉出时，会进行吸取基准位置标记的识别，校正吸取、放回元件等的
执行坐标。
选择“是”，吸取精度会提高，但需要花费识别时间。
11) DTS
※不设定。
12) MDS
※不设定。
