第 1 部 基本篇 第 1 章 装置概要 1-74 1-8-5 简易事件显示画面 按下命令按钮下面的简易事件显示图标，即可实时 掌握事件。 可浏览的事件有： 安 全罩打开、 台架下降 (MTS 下降 ) 、 传送带悬浮、 气压下降、 电动台架连接状态、 传感误插入状态。 设备状况显示 图标 意思 图标 意思 安全盖关闭状态 安全盖打开状态 台架上升 (MTS 上升 ) 状态 台架下降 (MTS 下降 ) 状态 安全盖打开发生时 （前面时…
第 1 部 基本篇 第 1 章 装置概要
1-73

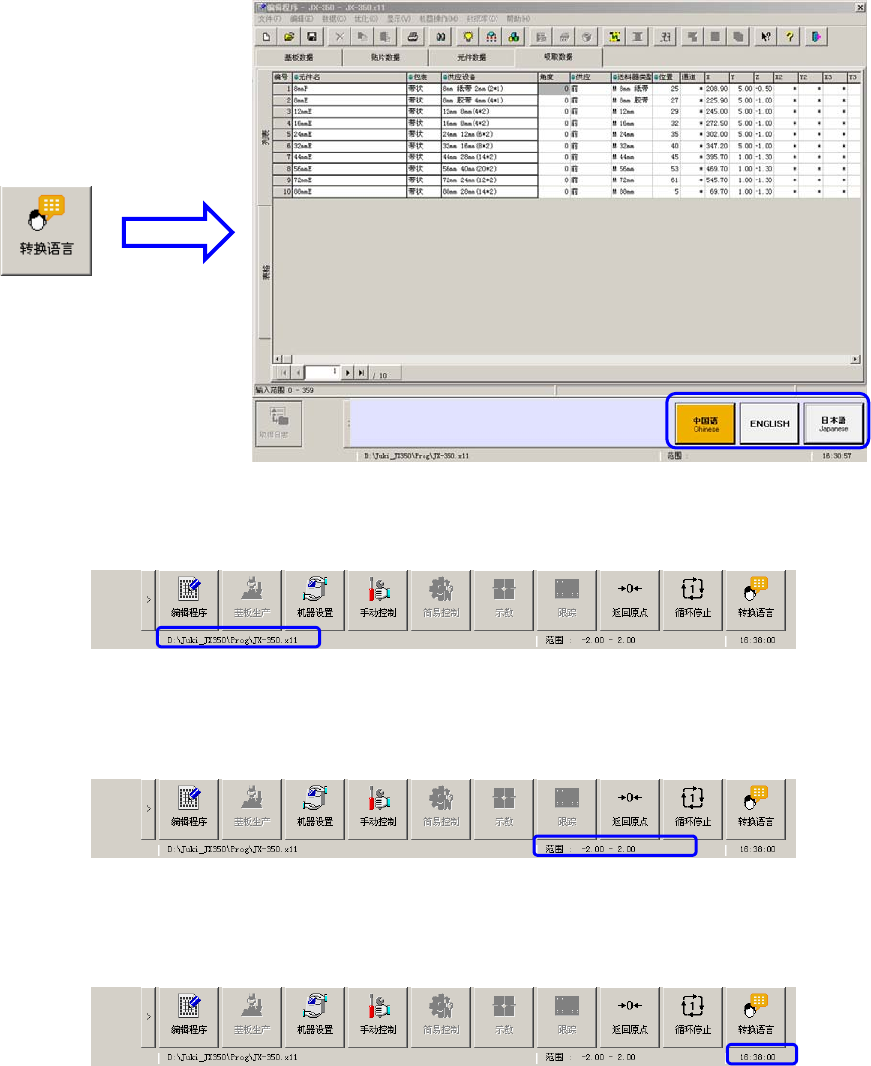

语言切换按钮：
按下[转换语言]按钮后，可显示转换语言对话框，转换显示语言。
生产程序名称：
显示当前正在使用的生产程序名称。
范围显示栏：
显示当前有光标编辑框的输入范围。
时间显示栏：
显示当前的时间。
第 1 部 基本篇 第 1 章 装置概要
1-74
1-8-5 简易事件显示画面
按下命令按钮下面的简易事件显示图标，即可实时掌握事件。
可浏览的事件有：安全罩打开、台架下降(MTS 下降)、传送带悬浮、气压下降、电动台架连接状态、
传感误插入状态。
设备状况显示
图标 意思 图标 意思
安全盖关闭状态
安全盖打开状态
台架上升
(MTS
上升
)
状态
台架下降
(MTS
下降
)
状态
安全盖打开发生时
（前面时）
前
后
第 1 部 基本篇 第 1 章 装置概要
1-75
传送带正常状态
传送带悬浮状态
安全盖打开发生时
（前面时）
气压正常状态
气压下降状态
台架连接正常
台架连接不一致
使用误插入传感器
未使用误插入传感器
