第 1 部 基本篇 第 4 章 制作生产程序 4-19 (12) 每次夹紧贴片范围 对于基板外形尺寸 X 超过 650mm 的大型基板，要输入第 1 次夹紧时贴片的范围。 如果贴片点数较少，每次夹紧时都变更贴片范围，有可能会使节拍加速。 【可 1 次吸取 3 个元件时】 通过调整每次贴片范围，吸取次数从 5 次减少为 4 次时，节拍会提高。 * 使用选购项的基板外形尺寸 X 超过 1200mm 的大型基板时 由于第 1 次夹紧时的贴片范…
第 1 部 基本篇 第 4 章 制作生产程序
4-18
(10)基板厚度
输入基板厚度。
该值用于决定基板定心时支撑台上升的高度。
(11)背面高度
输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。
※JX-350不使用。
基板厚度
如果输入错误数值，有可能导致支撑销过渡挤压基板，从而损坏基板，或
使支撑销够不着基板，有可能导致贴片不匀。
第 1 部 基本篇 第 4 章 制作生产程序
4-19

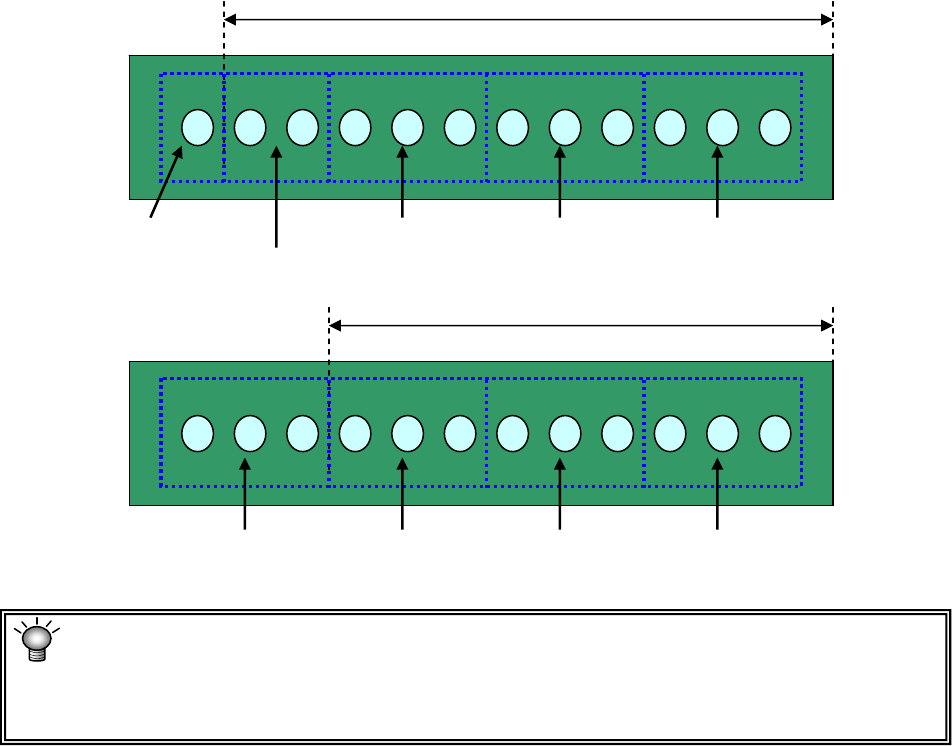

(12) 每次夹紧贴片范围
对于基板外形尺寸X超过650mm的大型基板，要输入第1次夹紧时贴片的范围。
如果贴片点数较少，每次夹紧时都变更贴片范围，有可能会使节拍加速。
【可 1 次吸取 3 个元件时】
通过调整每次贴片范围，吸取次数从 5 次减少为 4 次时，节拍会提高。
* 使用选购项的基板外形尺寸 X 超过 1200mm 的大型基板时
由于第 1 次夹紧时的贴片范围从 650(mm)变更后，会发生不能贴片的基板范围，
因此请勿变更。
第 1 次夹紧的贴片范围：650mm（初始值）
#1 吸取
・
贴片 #2 吸取
・
贴片#3 吸取
・
贴片
#4 吸取
・
贴片
#5 吸取
・
贴片
#4 吸取
・
贴片 #3 吸取
・
贴片 #2 吸取
・
贴片 #1 吸取
・
贴片
第 1 次夹紧的贴片范围：550mm
第 1 部 基本篇 第 4 章 制作生产程序
4-20

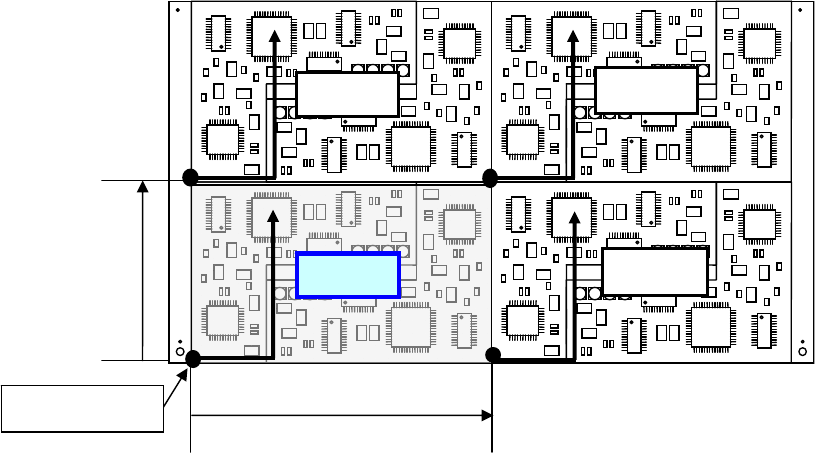

4-3-3-2-3 尺寸设置（多电路板）
在一个基板上，配置多个相同电路的基板为多电路板（拼版基板）。
在贴片数据上制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入电路配置信息(电路之
间的间距、电路数等)。
此外，在多电路板中，有矩阵电路基板与非矩阵电路板两种。
间距 Y
第 2 电路
第3电路
第 4 电路
基准电路的原点
基准电路
间距 X
