第 1 部 基本篇 第 1 章 装置概要
1-30
*9：由于元件尺寸不同，最小元件的高度也不同。要设置准确，取决于窗口宽度，元件的对角宽度越
小，最小元件的高度值就越小。最小元件的高度关系，请参见下图。
0.1
1
10 100
0.01
0.1
1
10

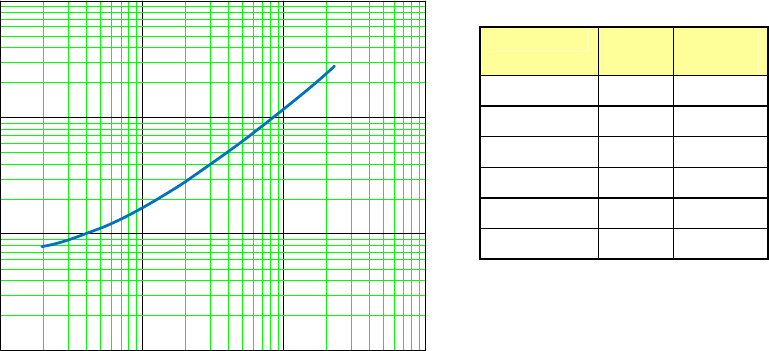

＜最小元件高度摘录＞（单位：mm）
元件尺寸 对角
宽/2
最小元件
高度
0.6×0.3 0.335 0.09
1.0×0.5 0.560 0.12
1.6×0.8 0.895 0.16
2.0×1.2 1.166 0.18
□5.0 3.535 0.45
□10.0 7.070 0.85
元件对角宽度／2
[
mm
]
最小元件高度 [mm]
第 1 部 基本篇 第 1 章 装置概要
1-31
(2) 对象元件
１）激光识别
元件名 引脚间距/（尺寸） 元件尺寸 备注
方形芯片电阻
0603、
1005
､
1608
､
2012
､
3216
､
3225、5025
6432
网络电阻
(SOP,SOJ,PLCC 型除外)
圆筒型芯片电阻
1.6×φ1.0
､
2.0×φ1.25
､
3.5×φ1.4
､
5.9×φ2.2
多层陶瓷电容
0603
1005
､
1608
､
2012
3216
､
3225
4532
､
5750、5632
钽芯片电容
3216
､
3528
､
6032
､
7343
铝电解电容
（引脚宽度 0.2mm 以上
3.5mm 以下
VCS 为 0.12mm～1.5mm）
高度 6.0mm 以下
高度超过 6.0mm，
10.5mm 以下
（SC 不可）
GaAsFET
（引脚宽度 0.2mm 以上
3.5mm 以下
VCS 为 0.12mm～1.5mm）
芯片膜电容
6.5×4.5×2.7～
10.5×7.2×5
可变微调电容器、
芯片测位器、
微调电容
芯片电感
1005
､
1608
､
2012
､
2520、3216
､
3225
SOT
模部
1608/2012
､
SOT-23
､
SOT-89
､
SOT-143
､
SOT-223
SOP、
TSOP、
HSOP
间距
0.4/0.5/0.65/0.8/1.0/
1.27mm
超过□24mm
□33.5mm 以下
（注 1）
超过□20mm
□24mm 以下
（注 1）
□20mm 以下
(间距 0.65mm
以上)
间距 0.5/0.65mm
26mm ×11.5mm
(间距 0.65mm
以上)
第 1 部 基本篇 第 1 章 装置概要
1-32
元件名 引脚间距/（尺寸） 元件尺寸 备注
SOJ
间距 1.27mm
超过□24mm
□33.5mm 以下
（注 1）
超过□20mm
□24mm 以下
（注 1）
□20mm 以下
间距 0.5/0.65mm □20mm 以下
(间距 0.65mm 以
上)
PLCC 间距 1.27mm
超过□24mm
□33.5mm 以下
（注 1）
超过□20mm
□24mm 以下
（注 1）
□20mm 以下
QFP,
BQFP,
QFN
间距 0.4/0.5/0.65/0.8/
1.0mm
超过□24mm
□33.5mm 以下
(间距 0.65mm
以上) （注1）
超过□20mm
□24mm 以下
(间距 0.65mm
以上) （注1）
□20mm 以下
(间距 0.65mm
以上)
BGA
间距
1.0mm 以上 2.0mm 以下
（交错排列时
3.0mm 以下）
（球径：
0.4mm 以上 1.0mm 以下）
超过□24mm
□33.5mm 以下
（注 1）
超过□20mm
□24mm 以下
（注 1）
□20mm 以下
单向引脚连接器、
双向引脚连接器、
Z 引脚连接器
间距
0.4/0.5/0.65/0.8/1.0/1.27/
2.54 mm
超过□24mm
□33.5mm 以下
(间距 0.65mm
以上) （注1）
超过□20mm
□24mm 以下
(间距 0.65mm
以上) （注1）
□20mm 以下
(间距 0.65mm
以上)
IC 插座
（J 引脚鸥翼型带减震）
间距 1.0/1.27mm 以下
超过□24mm
□33.5mm 以下
（注 1）
超过□20mm
□24mm 以下
（注 1）
□20mm 以下
注 1.根据不同的吸嘴，元件尺寸会不同。
1,2,5,6 吸嘴为□20mm（严格标准为长边 26.5mm 以下、且短边 20mm 以下、且对角 30.7mm
以下的元件可适用）、3,4 吸嘴最大可适用□33.5mm。
