3.3.5 Schwerpunkt
3.3.5.1 Schwerpunkt des SX1/SX2 Automaten
3
Abb. 3.3 - 4 Schwerpunkt der SX1/SX2 Automaten in Millimeter
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 738,5 mm
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
900 mm.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.4 Baugruppenübersichten Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
104
3.4 Baugruppenübersichten
3.4.1 Baugruppenübersicht SIPLACE SX2
3
3
Abb. 3.4 - 1 SX2 -Automat - Baugruppenübersicht
(1) Grundmodul
(2) Robotermodul
(3) Portal 2 mit Bestückkopf
(4) Leiterplattentransport (Einzel- oder Doppeltransport)
(5) Portal 1 mit Bestückkopf
(6) Monitor mit Tastatur (2x)
(7) BE-Wagen an Stellplatz 1
(8) Stellplatz 2 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.4 Baugruppenübersichten
105
3.4.2 Baugruppenübersicht SIPLACE SX1
3
3

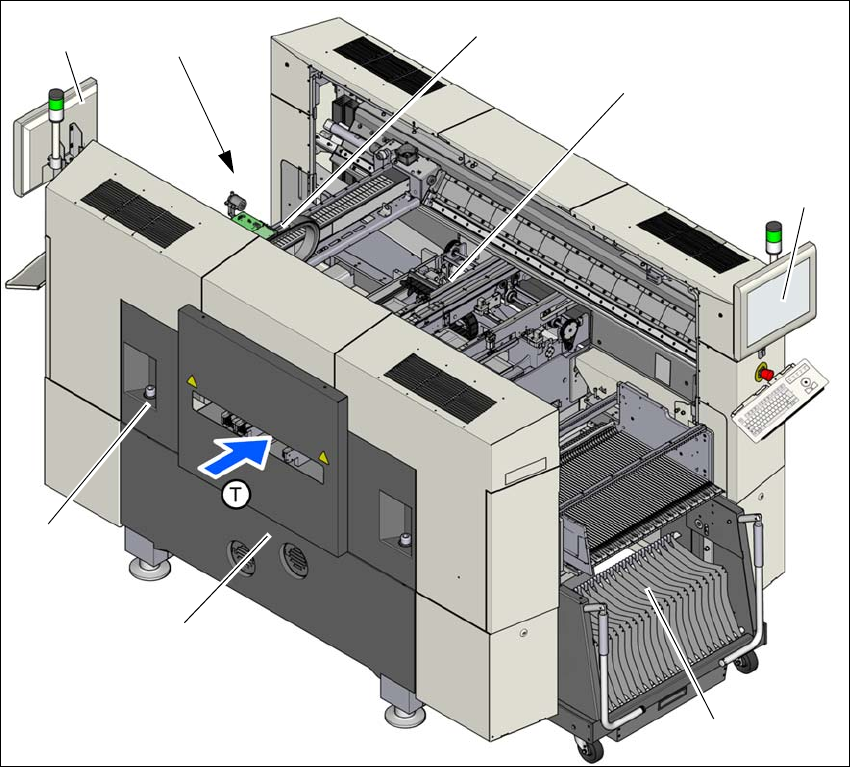

Abb. 3.4 - 2 SX1-Automat - Baugruppenübersicht
(1) Grundmodul
(2) Robotermodul
(3) Portal 1 mit Bestückkopf
(4) Leiterplattentransport (Einzel- oder Doppeltransport)
(5) Monitor mit Tastatur (2x)
(6) Stellplatz 2 mit BE-Wagen
(7) Stellplatz 1 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
