Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler 305 6.1.3.3 Lage der Pipettenwechsler für den SI PLACE T winS t ar am SX-Automaten 6 Abb. 6.1…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
304
6.1.3.2 Technische Daten
6
6
Pipettenwechsler für den SIPLACE TwinStar
Abmessungen (Länge x Breite x Höhe) 314 mm x 68 mm x 49 mm
Anzahl der Pipettengaragen max. 16 für Standardpipetten
4 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s. pro Pipette
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
305
6.1.3.3 Lage der Pipettenwechsler für den SIPLACE TwinStar am SX-Automaten
6

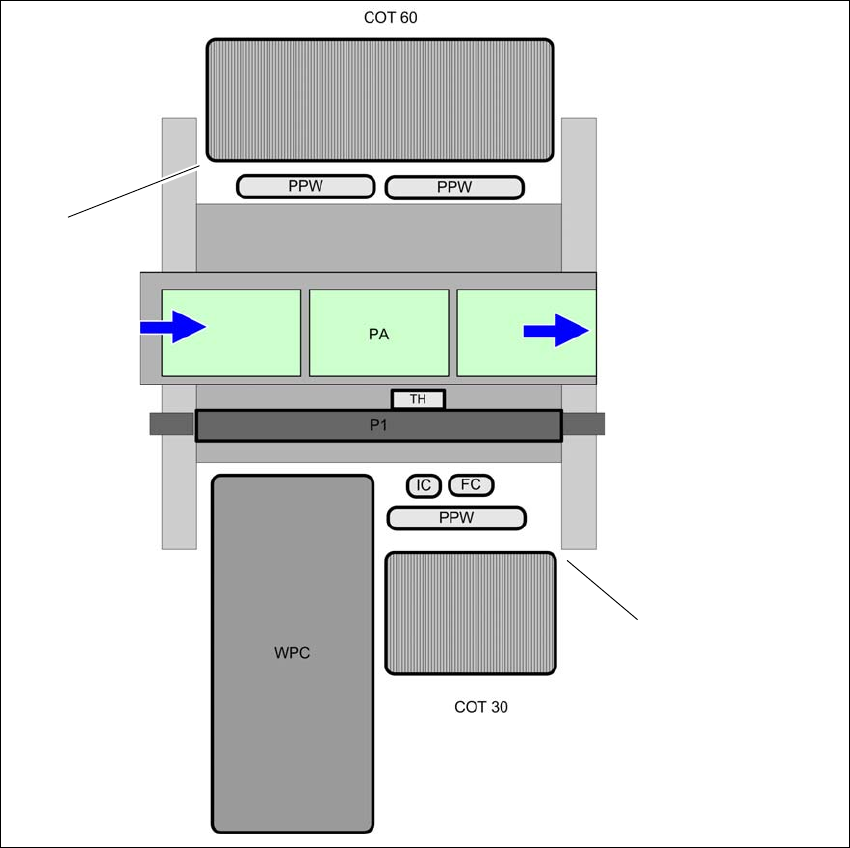

Abb. 6.1 - 15 Lage der Pipettenwechsler für den SIPLACE TwinStar - Beispiel
6
(1) BE-Wagen 60 an der inneren Position
(2) BE-Wagen 30 an der äußeren Position
(PPW) Pipettenwechsler
(PA) Bestückbereich
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
306
6.1.3.4 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
6
Abb. 6.1 - 16 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
6
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
6
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
