3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.5 Bestückkopf Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
122
3.5.5.1 Beschreibung
Dieser hoch entwickelte Bestückkopf besteht aus zwei aneinander gekoppelten Bestückköpfen
gleicher Bauart, die nach dem Pick&Place-Prinzip arbeiten. Der TwinStar eignet sich zur Verar-
beitung besonders anspruchsvoller und großer Bauelemente. Zwei Bauelemente werden vom
Bestückkopf abgeholt, auf dem Weg zur Bestückposition optisch zentriert und in die erforderliche
Bestücklage gedreht. Danach werden sie mit Hilfe von geregelter Blasluft sanft und positionsge-
nau auf die Leiterplatte gesetzt.
Für den TwinStar wurden neue Pipetten (Typ 5xx) entwickelt. Mit einem Adapter lassen sich aber
auch die Pipetten des Pick&Place-Kopfes vom Typ 4xx und die Pipetten der Collect&Place-Köpfe
vom Typ 8xx und 9xx verwenden.
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.5 Bestückkopf
123
3.5.5.2 Technische Daten

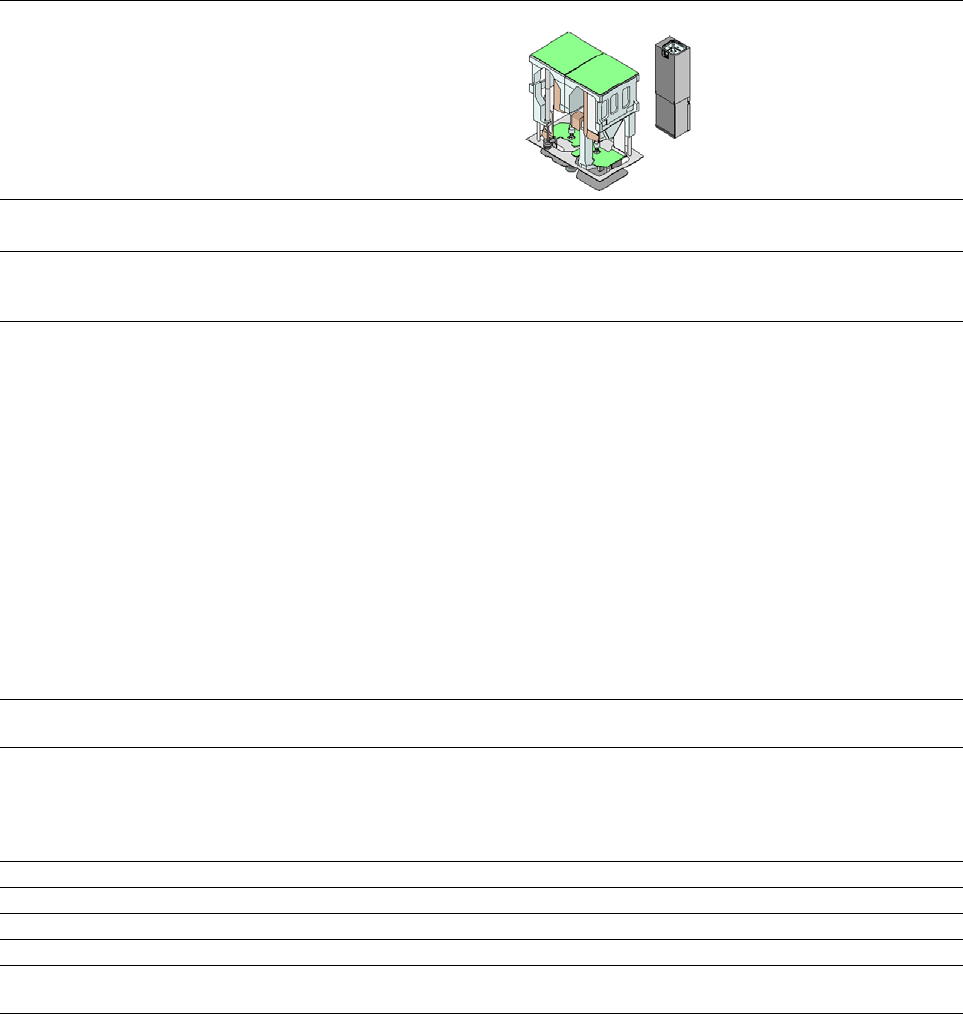

SIPLACE TwinStar (TH)
mit BE-Kameratyp 33
(Fine-Pitch Kamera)
mit BE-Kameratyp 25
(Flip-Chip Kamera)
BE-Spektrum
*a
0402 bis SO, PLCC, QFP, BGA, Sonder-
BE, Bare Die, Flip-Chip
0201 bis SO, PLCC, QFP, Sockel, Ste-
cker, BGA, Sonder-BE, Bare Die, Flip-
Chip, Shield
BE-Spezifikationen
*b
max. Höhe
*c
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
*d
25 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
55 mm x 45 mm (Einfachmessung)
Bei Betrieb mit zwei Pipetten:
50 mm x 50 mm oder 69 mm x 10 mm
Bei Betrieb mit einer Pipette (Mehrfach-
messung):
78 mm x 78 mm oder 110 mm x 10 mm
max. 200 mm x 125 mm (mit Einschrän-
kungen)
100 g
25 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm (Einfachmessung)
55 mm x 55 mm (Mehrfachmessung)
100 g
Programmierbare
Aufsetzkraft
1,0 N - 15 N
2,0 N - 70 N
*e
1,0 N - 15 N
2,0 N - 70 N
e
Pipettentypen
*f
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
Greifer
5xx (Standard)
4xx + Adapter
8xx + Adapter
9xx + Adapter
Greifer
Pipettenabstand P&P Köpfe 70,8 mm 70,8 mm
X/Y-Genauigkeit
*g
± 26 µm / 3± 35 µm / 4 ± 22 µm / 3± 30 µm / 4
Winkelgenauigkeit ± 0,05° / 3± 0,07°/ 4 ± 0,05° / 3± 0,07° / 4
Beleuchtungsebenen 6 6
Einstellmöglichkeiten der
Beleuchtungsebenen
256
6
256
6
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Standards,
den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
*)b Werden MultiStar und TwinStar in einem Bestückbereich kombiniert, kommt es zu Einschränkungen der maximalen BE-Höhe.
*)c Max. BE-Höhe 45 mm auf Anfrage mit Very High Force TwinStar (VHF TH) und Pipettentyp 508.
*)d Bei Verwendung von Standardpipetten.
*)e SIPLACE Very High Force Twin Star (VHF TH).
*)f Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.
*)g Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den Bedingungen aus
dem SIPLACE Liefer- und Leistungsumfang.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.6 Portalsystem Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
124
3.6 Portalsystem
Das Portalsystem der SIPLACE SX1/SX2 Maschinen, ist ein sogenanntes H-Portal. Es besteht
aus zwei Y-Achsen die beidseitig über Linearmotoren angetrieben werden. Die X-Achse wird über
einen Linearmotor angetrieben. Das H-Portal läuft über ein Festlager und ein Loslager auf den
Laufflächen der beiden Y-Achsen. Die Laufflächen sind um 45° zum Portal geneigt. Unterhalb der
Laufflächen befinden sich die Linearmaßstäbe des Y-Messsystems. Bei der SIPLACE SX sind die
Portale identisch aufgebaut und können sowohl mit einem oder zwei Portalen ausgerüstet wer-
den. Bei der SIPLACE SX2 sind die Portale 1 und 2 um um 180° gedreht montiert. Die Bestück-
köpfe sind jeweils auf der Portalinnenseite montiert.
3.6.1 Lage der Portale
3

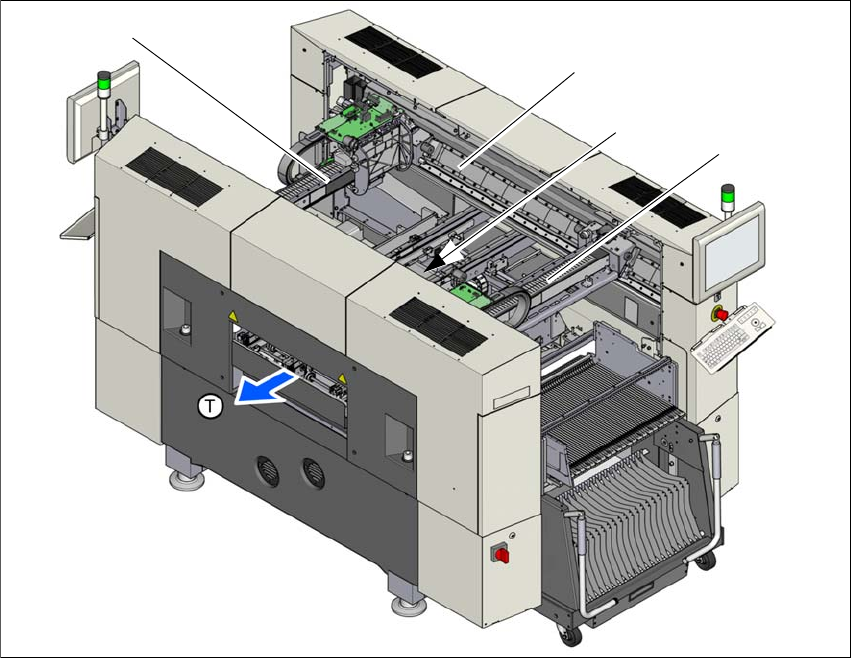

Abb. 3.6 - 1 Lage der Portale am SX2-Automaten
(1) X-Achse, Portal 1
(2) Y-Achse, Portal 1 und Portal 2
(3) Y-Achse, Portal 1 und Portal 2 (verdeckt)
(4) X-Achse, Portal 2
(T) Leiterplatten-Transportrichtung
(1)
(2)
(4)
(3)
