6.1.1.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6
Abb. 6.1 - 5 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Position
(3) Passmarke zur Bestimmung der Winkellage
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
294
6.1.2 Pipettenwechsler für den SIPLACE MultiStar
Artikel-Nr. 00519841-xx Pipettenwechsler CPP für Position 1 oder 2
Artikel-Nr. 00519842-xx Pipettenwechsler CPP für Position 3 oder 4
oder 6
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all - kurz
6

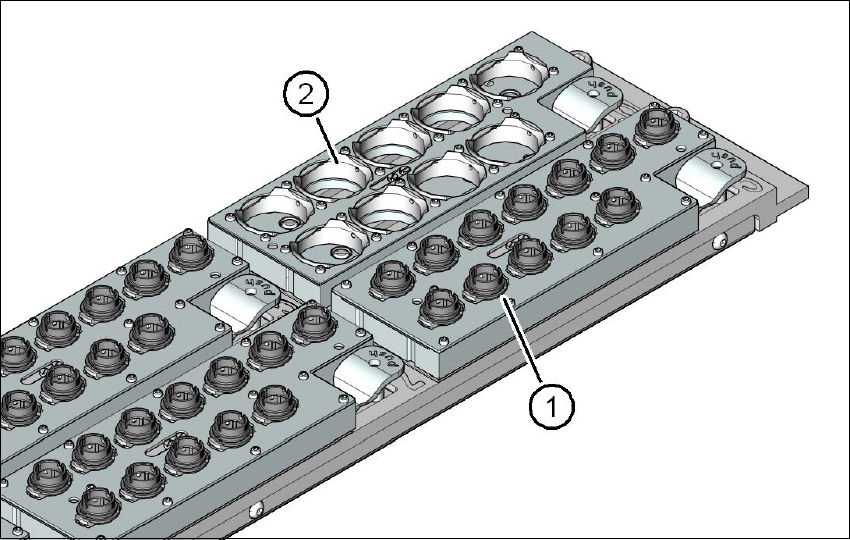

Abb. 6.1 - 6 Pipettenwechsler für den SIPLACE MultiStar und SpeedStar
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
6.1.2.1 Beschreibung
Die Magazine sitzen auf einer gemeinsamen Trägerplatte, sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf der Trägerplatte des Pipettenwechslers wird mit Mik-
roschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle vier Magazinplätze müssen belegt sein, da der Sicherheitskreis bei
fehlenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. Zudem erkennt der Pi-
pettenwechsler an der Kodierung der Pipettenmagazine, ob es sich um ein 20xx-Pipettenmagazin
oder ein 28xx-Pipettenmagazin für den CPP-Kopf handelt.
An der Pipettenstation können Bauelemente von den Pipetten des MultiStar abgeblasen werden.
Pipetten des MultiStar können dort abgezogen und in den Abwurfbehälter entsorgt werden.
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
295
Pipettenmagazin für 20xx-Pipetten 6
– Artikel-Nr. 03066107-xx
6
Abb. 6.1 - 7 Pipettenmagazin für 20xx-Pipetten - Verriegelungsplatte geöffnet
(1) 12 Garagen für 20xx-Pipetten
(2) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
(3) Verriegelungsplatte
