Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
203
4.3.3.2 Meldeleuchte montieren
Stecken Sie die Meldeleuchte in die Halterung soweit ein, dass das Rohr der Meldeleuchte
ausreichend in Halterung ragt.
Stecken Sie das Kabel der Meldeleuchten an dem Stecker an. Das Kabel mit Stecker befindet
sich im Rohr.
Ziehen Sie die beiden Schrauben an der Halterung fest, so dass die Meldeleuchte geklemmt
ist.
4.3.3.3 Monitore montieren
Befestigen Sie den Monitor mit den 4 Befestigungsschrauben am Monitorhalter und schlie-
ßen Sie die Kabel an.
Kontrollieren Sie die Kabelanschlüsse.
4.3.4 Leiterplatten-Transporthöhen des Automaten
Der Automat lässt sich auf folgende Leiterplatten-Transporthöhen einstellen:
900 mm ± 15 mm 4
930 mm ± 15 mm (Standardhöhe) 4
950 mm ± 15 mm (SMEMA-Höhe) 4
4
HINWEIS
Als Leiterplatten-Transporthöhe bezeichnet man den Abstand zwischen der Oberkante
des Leiterplattentransportriemens und der Unterkante der Maschinenfüße.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
204
4.3.5 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des Automaten benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Ring-Maulschlüssel Gr.19, Art.Nr. 03111261-01 (Neu)
– Oder optional: Offener Doppelringschlüssel Schlüsselweite 20, Art. Nr. 03080496-01
– Drehmomentenschlüssel mit Einstellskala, Art. Nr. 03080498-01und Verlängerung 1/2 Zoll,
Art. Nr. 03080499-01
– Sechskant-Schraubendreher Einsatz Größe 12 Art.-Nr. 03080501-01
– Sechskant-Schraubendreher Einsatz Größe 14 Art.-Nr. 03080502-01
– Sechskantstiftschlüssel für Innensechskantschrauben zum Sichern der Maschinenfüße mit
Madenschraube
– Wellenwasserwaage (Genauigkeit 0,02 mm/m), Art.-Nr. 00353825-01
– Messvorrichtung Maschinenausrichtung, Art.-Nr. 03075826-01
zur Auflage für die Wellenwasserwaage für das Ausrichten auf den Portalen. 4
– SX-Maschinen-Ausrichtlehre 2 komplett, Art.-Nr. 03077785-01
– SX-Maschinen-Ausrichtlehre 1 komplett, Art.-Nr. 03077777-01
zum Ausrichten der Flucht an den Leiterplattentransporten in der Linie 4
– Gabelstapler (Spezifikation siehe 4.1.4.3 auf Seite 186).
– Luftkissen-Transportsystem: SIPLACE HSxx, Art.-Nr. 00119002-S01 (Optional)
Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
205
4.3.6 Maschinenfüße (Höhenadapter) wechseln
Der Automat steht auf 4 Maschinenfüßen (Höhenadapter) (siehe Pos. 1 in Abb. 4.3 - 2, Seite 205)
Für die verschiedenen LP-Transporthöhen gibt es die entsprechenden Höhenadapter.
4

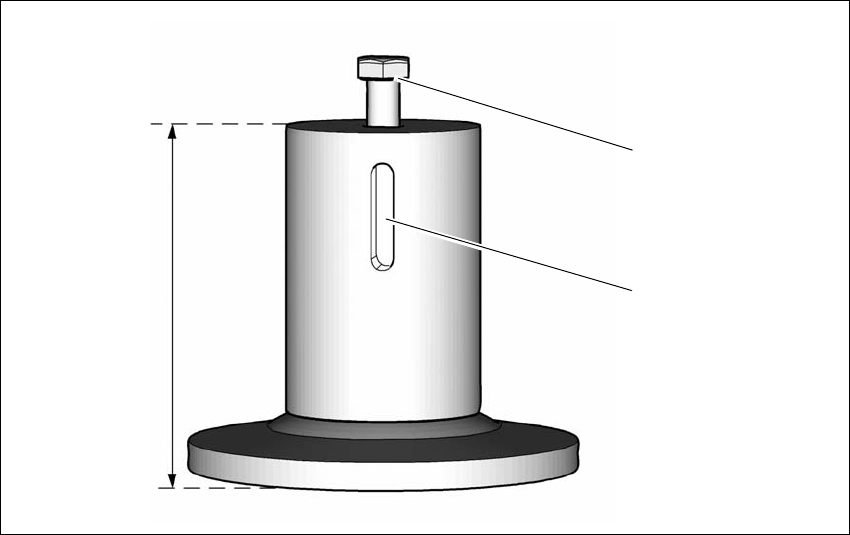

Abb. 4.3 - 2 Höhenadapter des Automaten
(1) Sechskantschraube zur Höheneinstellung
(2) Kerbe für die Sicherung gegen Herabfallen (Sicherungsschraube)
(3) Verschiedene Maße der Höhenadapter
– Höhenadapter für die LP-Transporthöhen 900 (Artikel Nr. 03067048-xx)
– Höhenadapter für die LP-Transporthöhen 930 (Artikel Nr. 03067046-xx)
– Höhenadapter für die LP-Transporthöhen 950 (Artikel Nr. 03065876-xx)
(3)
(1)
(2)
