3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 3.5 Bestückkopf Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 106 3.5 Bestückkop f 3.5.1 SIPLACE SpeedSt ar C&P20 für V ery High Speed Bestückung …
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.4 Baugruppenübersichten
105
3.4.2 Baugruppenübersicht SIPLACE SX1
3
3
Abb. 3.4 - 2 SX1-Automat - Baugruppenübersicht
(1) Grundmodul
(2) Robotermodul
(3) Portal 1 mit Bestückkopf
(4) Leiterplattentransport (Einzel- oder Doppeltransport)
(5) Monitor mit Tastatur (2x)
(6) Stellplatz 2 mit BE-Wagen
(7) Stellplatz 1 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.5 Bestückkopf Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
106
3.5 Bestückkopf
3.5.1 SIPLACE SpeedStar C&P20 für Very High Speed Bestückung
3

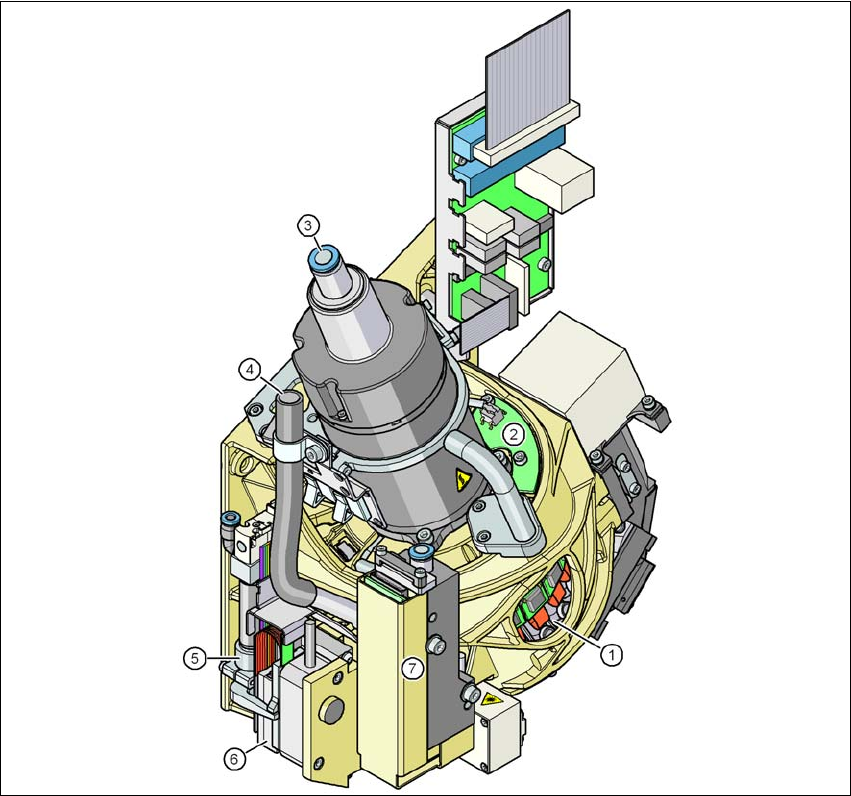

Abb. 3.5 - 1 SIPLACE SpeedStar - Funktionsgruppen Teil 1
(1) DP-Antrieb, 20 Antriebe
(2) Platine "Vakuumsensor Haltekreis"
(3) Druckluftanschluss für 20 Venturidüsen des Abhol-/Bestück- und Haltekreises
(4) Leitung für die Abluft des Druckregelventils (7)
(5) Rückholzylinder
(6) Z-Motor (Linearmotor)
(7) Druckregelventil
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.5 Bestückkopf
107
3
Abb. 3.5 - 2 SIPLACE SpeedStar - Funktionsgruppen Teil 2
(1) BE-Kamera C&P, Typ 23, 6 x 6, digital
(2) Zwischenverteiler-Platine
(3) Sternmotor
(4) Griff
(5) BE-Sensor
(6) Stern mit 20 Pipetten
