Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.6 Andockstation für den BE-Wagen SIPLACE SX 333 6.6.3 W arnsch ilder an der Andockstation 6 Abb. 6.6 - 4 Andocks…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.6 Andockstation für den BE-Wagen SIPLACE SX Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
332
6.6.2.1 Abmessungen mit angedocktem BE-Wagen
6
Abb. 6.6 - 3 Andockstation mit BE-Wagen, SIPLACE SX-Serie - Abmessungen
(1) BE-Wagen
(2) Andockstation
(2)
(1)
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.6 Andockstation für den BE-Wagen SIPLACE SX
333
6.6.3 Warnschilder an der Andockstation
6

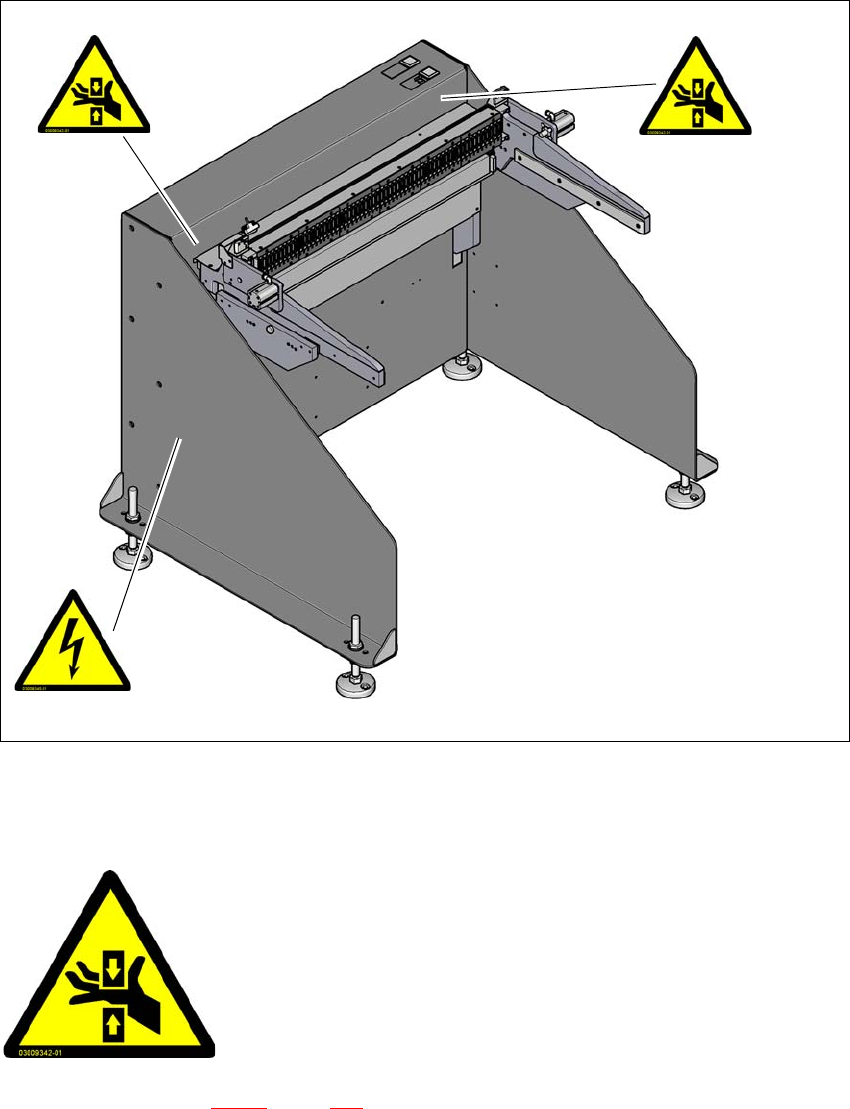

Abb. 6.6 - 4 Andockstation, SIPLACE SX-Serie - Warnschilder
6.6.3.1 Warnschild W203
6
– Pos. W203 in Abb. 6.6 - 4, Seite 333, Artikel-Nr. 03009342-01
– 2x an der Andockstation für BE-Wagen SIPLACE SX
– je 1x links und rechts hinter dem Energie- und Dateninterface am Gehäuse.
W 203
W 203
W206
6
6
6
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.7 Sensor für den BE-Abwurfbehälter Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
334
6.6.4 Warnschilder 206
6
– Pos. W206 in Abb. 6.6 - 4, Seite 333, Artikel-Nr. 03009345-01
– 1 x an der Andockstation für BE-Wagen SIPLACE SX.
– 3 x an den Abdeckungen für die Energieversorgung.
6.7 Sensor für den BE-Abwurfbehälter
Artikel-Nr. 00519848-xx Abfrage BE-Abwurfbehälter
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter kann mit einem eigenen Sensor überwacht werden.
6
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
HINWEIS
Wir empfehlen, bei Einsatz eines SpeedStar den optionalen Sensor für den BE-Abwurf-
behälter zu installieren.
