Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.5 Die Bedienoberfläche 241 Die folgende An sicht wird ge öffnet 5 Abb. 5.5 - 4 Bedienoberfläche in der Ansich…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2
5.5 Die Bedienoberfläche Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
240
Beispiel: Ansicht "Zuführmodul, Bauelemente und Pipetten"
Klicken Sie in der Symbolleiste auf "Zuführmodul, Bauelemente und Pipetten" .
Die folgende Ansicht wird geöffnet:
5

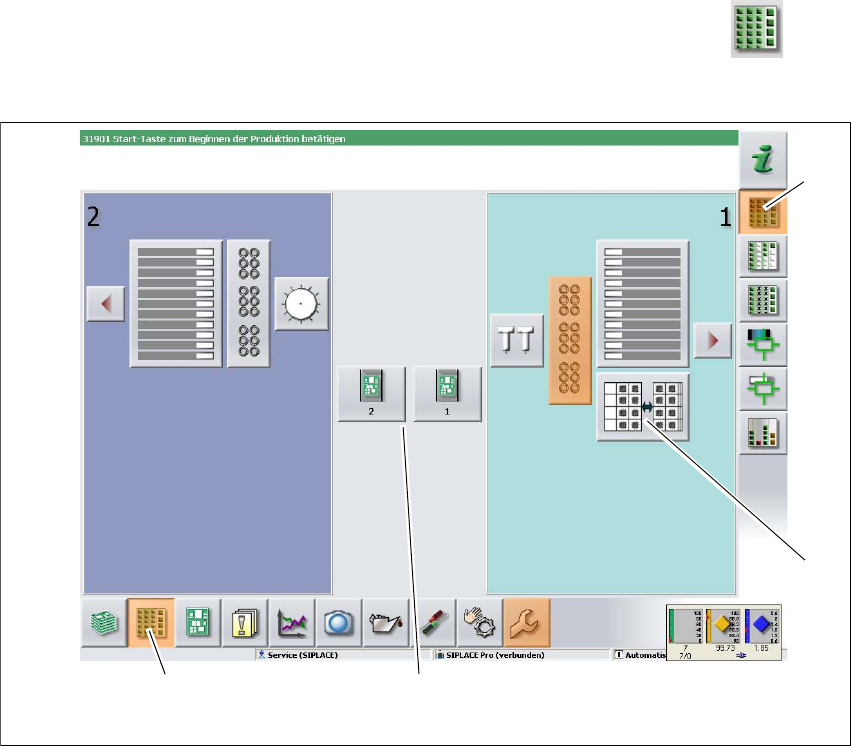

Abb. 5.5 - 3 Bedienoberfläche in der Ansicht "Zuführmodul, Bauelemente und Pipetten" (am Beispiel der SIPLACE
SX2)
Legende
(1) Symbolleiste (Schaltfläche "Zuführmodul, Bauelemente und Pipetten")
(2) Vertikale Symbolleiste der Ansicht "Zuführmodul, Bauelemente und Pipetten"
(3) Bearbeitungsbereich mit 2 Portalen
(4) Schaltfläche für Pipettenwechsel auf Portal 2
Klicken Sie z.B. auf den WPC von Portal 1 (Schaltfläche 4), um die Konfiguration zu überprü-
fen.
(1)
(2)
(3)
(4)
Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.5 Die Bedienoberfläche
241
Die folgende Ansicht wird geöffnet
5

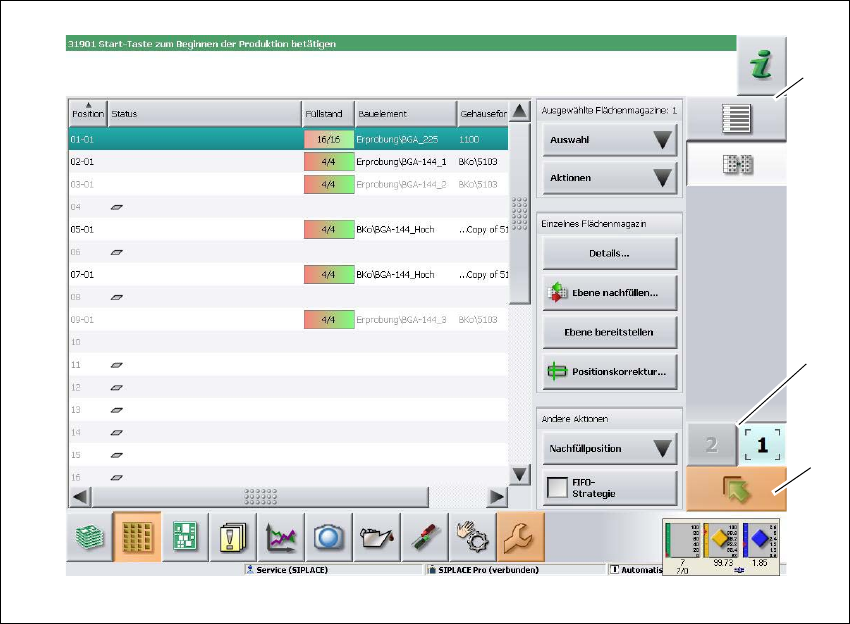

Abb. 5.5 - 4 Bedienoberfläche in der Ansicht "WPC" (am Beispiel der SIPLACE SX2)
Legende
(1) Vertikale Symbolleiste "WPC"
(2) Schaltfläche "Eine Ebene höher", um zurück zur vorherigen Ansicht zu gelangen (hier: Ansicht
"Zuführmodul, Bauelemente und Pipetten", siehe vorige Abbildung)
(3) Schaltflächen zum direkten Wechseln auf ein anderes Portal
(1)
(2)
(3)
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2
5.5 Die Bedienoberfläche Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
242
5.5.5 Einstellungen
In der Ansicht "Einstellungen" können Sie verschiedene Benutzereinstellungen, Softwareoptio-
nen und Maschinenoptionen ändern.
Klicken Sie in der Symbolleiste auf "Einstellungen" .
Auf der rechten Seite wird eine zusätzliche Symbolleiste angezeigt. In der folgenden Tabelle sind
die Symbole und Einstellungen kurz beschrieben.

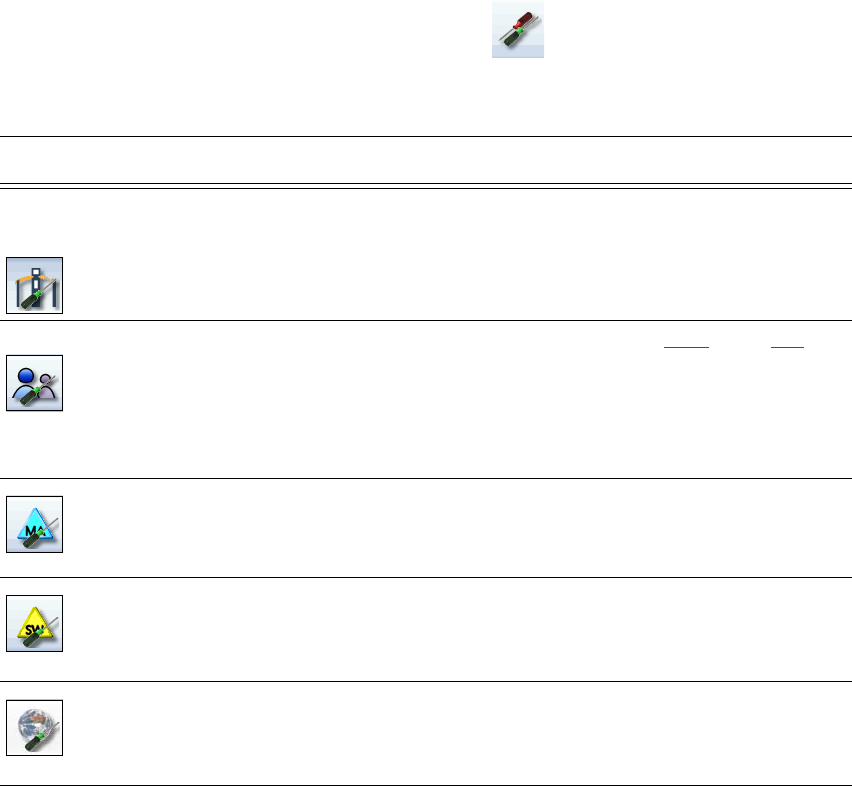

Symbol Einstellungen Beschreibung
Maschinen-
einstellungen
Nur für "Erweiterte Produktion", "Service Kunde" oder "Service
SIPLACE".
Einstellen der Betriebsart und Optionen (z.B. Laufoptionen).
Maschine herunterfahren.
Wechsel zum Betriebssystem.
Benutzer-
einstellungen
Einstellen der Bedienebene (siehe Abschnitt 5.3.3
, Seite 231).
Einstellen der Sprache. Standardmäßig können Sie "Deutsch" oder
"English" wählen. Es steht eine Sprachen-CD zur Installation von
zusätzlichen Landessprachen zur Verfügung.
Weitere Optionen sind ab der Bedienebene "Erweiterte Produktion"
einstellbar.
Maschinenoptio-
nen
In der Bedienebene "Produktion" können Sie keine Optionen än-
dern.
Konfiguration von Maschinenoptionen.
Softwareoptionen Nur für "Service Kunde" oder "Service SIPLACE".
Verschiedene Testfunktionen können hier aktiviert werden.
Übersicht der ver-
bundenen exter-
nen Systeme
Anzeige aller verbundenen externen Systeme (z.B. OIS, Setup-
Center). Anzeige des Verbindungsstatus und des belegten Spei-
chers oder Löschen der verbundenen Systeme.
