4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 216 4.3.9.1 Den Automaten mit dem Luf tkissen-T ransport system ausrichten …
Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
215
4

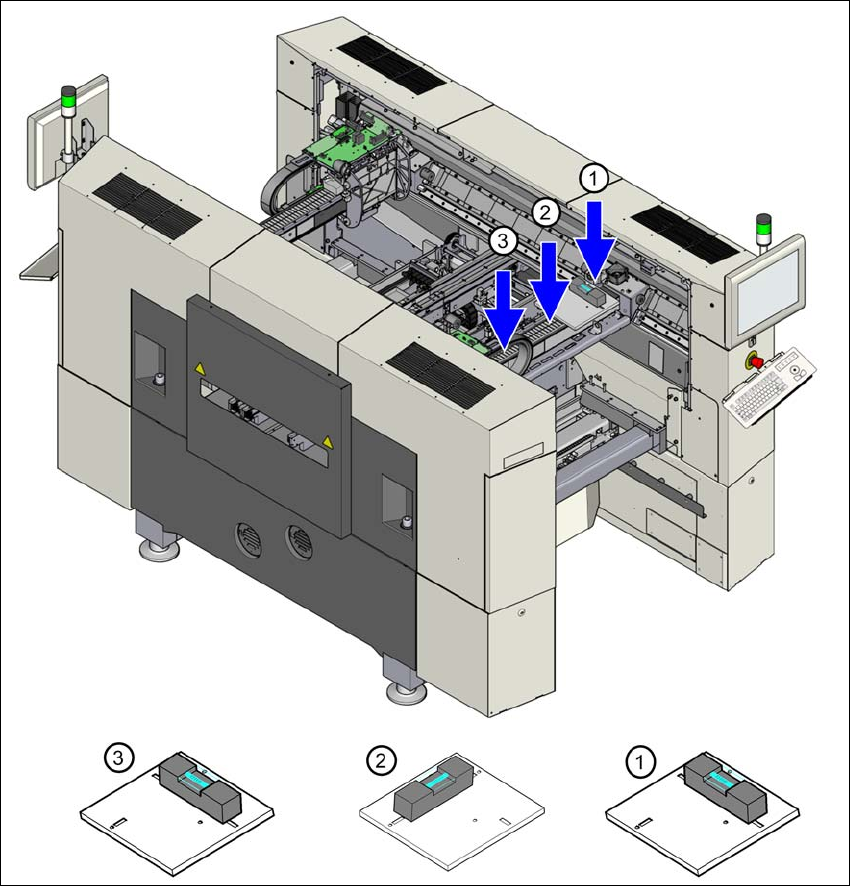

Abb. 4.3 - 9 Messpunkte am Automaten
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
216
4.3.9.1 Den Automaten mit dem Luftkissen-Transportsystem ausrichten
Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter die Auflagepunkte am
Maschinenrahmen.
Heben Sie den Automaten an und richten Sie ihn zur Linie aus.
Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Auto-
maten. Er soll zwischen 1 mm und 3 mm betragen.
Senken Sie den Automaten ab.
4

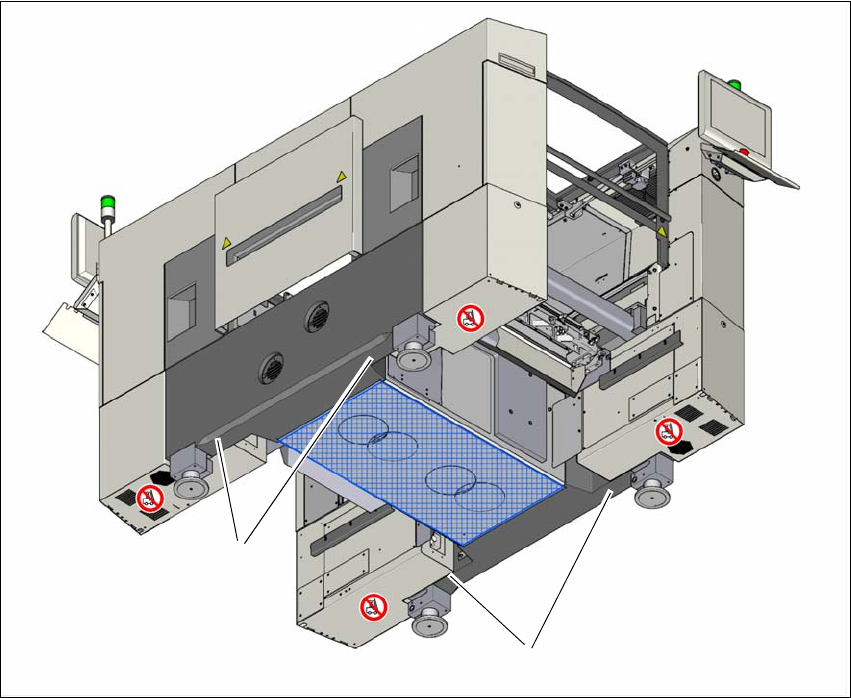

Abb. 4.3 - 10 Auflagepositionen für das Luftkissen-Transportsystem
(1) 4 Auflagepunkte für das Luftkissen-Transportsystem
(1)
(1)
Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
217
4.3.10 Transportsicherungen entfernen
Die Transportsicherungen sind auf den Linearführungen aufgeschraubt. Jedes Portal ist mit zwei
Transportsicherungen an der X-Achse und Y-Achse gesichert.
Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
Wird der SIPLACE Automat transportiert, müssen die Transportsicherungen zum Transport
montiert werden.
4.3.11 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
4
4
VORSICHT
Reduktion der Lebensdauer von Lagern und Führungsschienen!
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu ei-
ner erheblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
Entfernen Sie den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschrie-
benen Fett nach.
VORSICHT
Zerstörungsgefahr von Lagerfett!
Alkohol zerstört das Lagerfett in den Führungswagen.
Verhindern Sie, dass beim Reinigen der Führungsschienen und Maßstäbe Alkohol in
die Führungswagen gelangt.
