6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.15 Smart Pin Support Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
348
6

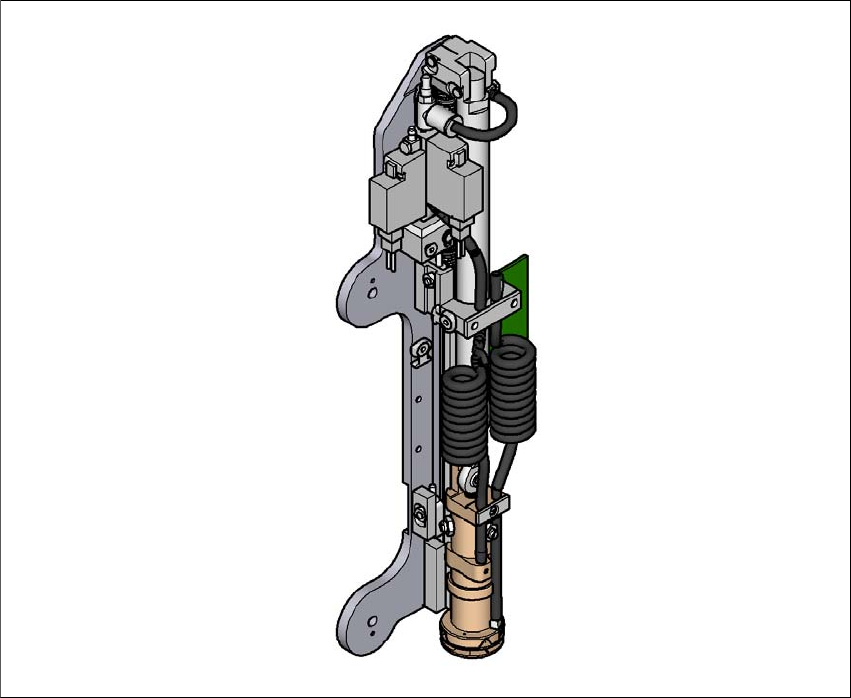

Abb. 6.15 - 2 Greifereinheit von Smart Pin Support
Die Greifereinheit ist am Portal montiert. Diese Greifereinheit holt die Support Pins aus den dafür
vorgesehenen Magazinen ab und positioniert diese auf den Hubtisch. Die Positionen der Support
Pins in der Maschine, werden im Leiterplatten-Editor von SIPLACE Pro für jede Leiterplattenseite
festgelegt.
Für verschiedene Maschinenkonfigurationen stehen Ihnen zwei verschiedene Magazine für den
automatischen Wechsel von max. 10 Support Pins zur Verfügung. Diese Magazine sind auf einem
Magazinhalter befestigt und werden an der BE-Wagen-Einzugsvorrichtung montiert.
– Smart Pin Support - Magazintyp Q10 [Artikel-Nr. 03087404-xx]
– Smart Pin Support - Magazintyp L10 [Artikel-Nr. 03087508-xx]
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.15 Smart Pin Support
349
6

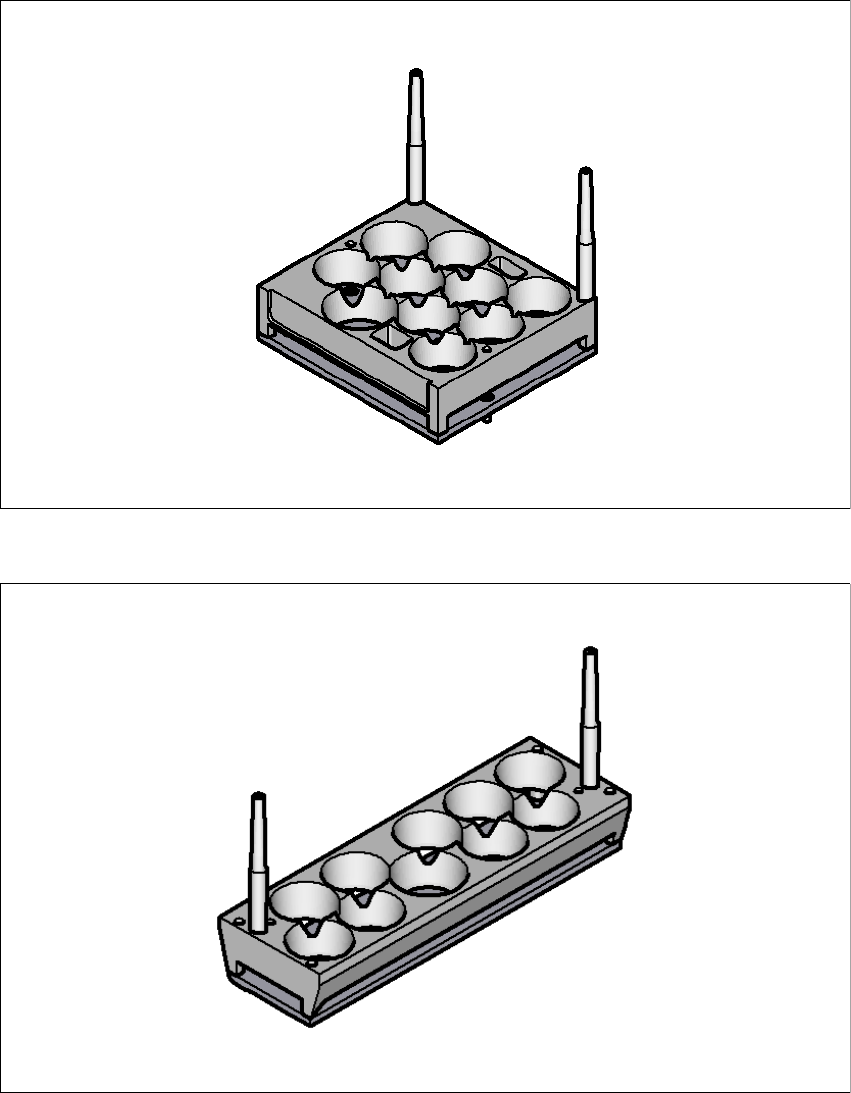

Abb. 6.15 - 3 Smart Pin Support - Magazintyp Q10
6
Abb. 6.15 - 4 Smart Pin Support - Magazintyp L10
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.16 Vakuumpumpe Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
350
6.16 Vakuumpumpe
6.16.1 Sicherheitshinweise zur Vakuumpumpe
6
6.16.2 Beschreibung
Jeder Collect&Place-Kopf verfügt über einen eigenen Vakuumerzeuger, der den Halte- und Be-
stückkreis mit dem notwendigen Vakuum versorgt. Die Vakuumerzeuger der Bestückköpfe arbei-
ten nach dem Venturi-Prinzip. In Kombination mit einer Vakuumpumpe lässt sich beim SpeedStar
(C&P20) der Druckluftverbrauch erheblich reduzieren. Die laufenden Betriebskosten sinken je
nach Höhe der Energiekosten.
6
6.17 Option Lange Leiterplatte (LBO)
Die Option "Lange Leiterplatte" ermöglicht das Bestücken von Leiterplatten über die spezifizierte
Leiterplattenlänge hinaus. Die maximale Länge beträgt dabei bis zu 610 mm.
WARNUNG
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung.
HINWEIS
Die Druckluftverbrauchswerte mit Vakuumpumpe finden Sie in Abschnitt 3.2.4
, Seite 98.
