Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.9 X-Zuführmodule für SIPLACE SX1/SX2
153
3.9.2.6 Gurtzuführmodul SIPLACE Smart Feeder 16 mm
3

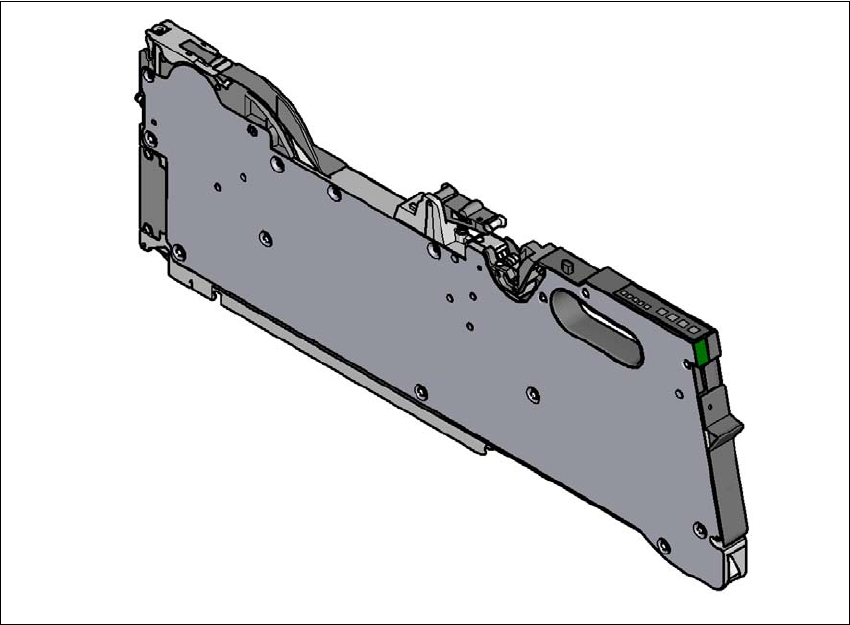

Abb. 3.9 - 8 Gurtzuführmodul Smart Feeder16 mm X
3
Gurtzuführmodul Smart Feeder 16 mm X Art.-Nr. 00141372-xx
Gurtzuführmodul Smart Feeder 16 mm X mit Spleiß-
sensor
Art.-Nr. 00141392-xx
Breite 22,6 mm
Belegte Zuführmodul-Stellplätze 3
Transportschrittweite von 4 mm bis 20 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.9 X-Zuführmodule für SIPLACE SX1/SX2 Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
154
3.9.2.7 Gurtzuführmodul 24 mm X
3

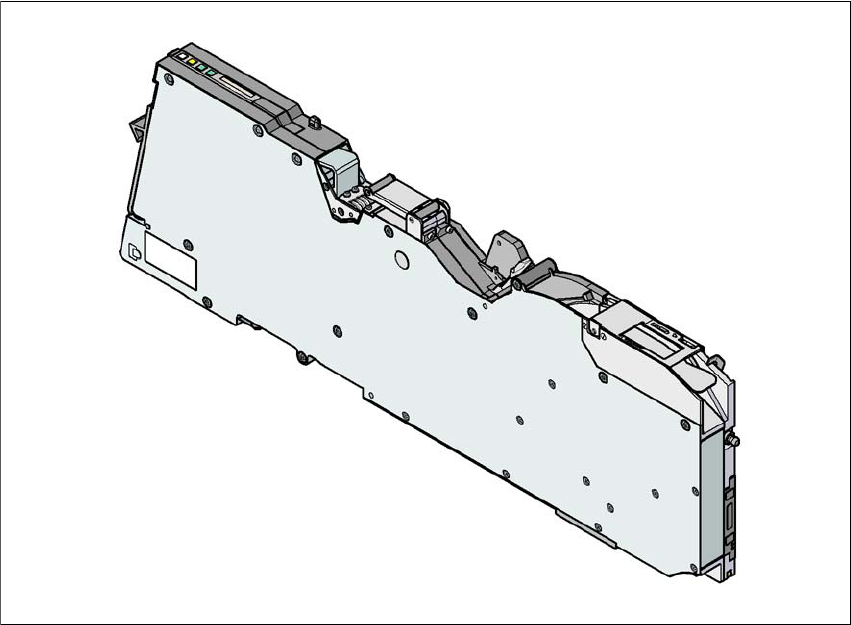

Abb. 3.9 - 9 Gurtzuführmodul 24 mm X
3
3
3
Gurtzuführmodul 24 mm X Art.-Nr. 00141273-xx
Gurtzuführmodul 24 mm X mit Spleißsensor Art.-Nr. 00141293-xx
Breite 34,4 mm
Belegte Zuführmodul-Stellplätze 3
Transportschrittweite von 4 mm bis 32 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.9 X-Zuführmodule für SIPLACE SX1/SX2
155
3.9.2.8 Gurtzuführmodul 32 mm X
3
Abb. 3.9 - 10 Gurtzuführmodul 32 mm X
3
3
Gurtzuführmodul 32 mm X Art.-Nr. 00141274-xx
Gurtzuführmodul 32 mm X mit Spleißsensor Art.-Nr. 00141294-xx
Breite 46,2 mm
Belegte Zuführmodul-Stellplätze 4
Transportschrittweite von 4 mm bis 40 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten
≤ 8 s
