6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
288
6.1.1 Pipettenwechsler für den SIPLACE SpeedStar
Artikel-Nr. 00519715-xx Pipettenwechsler SX, C&P20 für Position 1 oder 2
Artikel-Nr. 00519843-xx Pipettenwechsler SX, C&P20 für Position 3 oder 4
oder 6
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all - kurz
6

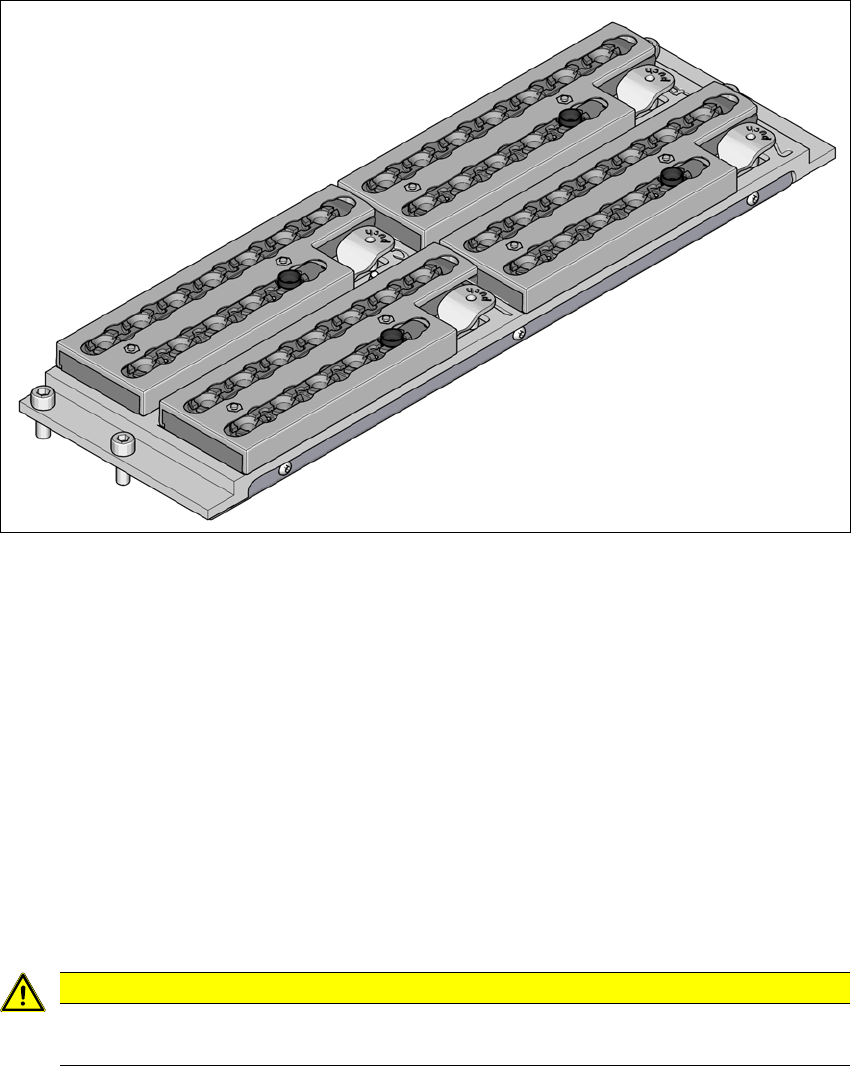

Abb. 6.1 - 1 Pipettenwechsler für den SIPLACE SpeedStar
6.1.1.1 Beschreibung
Dieser Pipettenwechsler nimmt 4 Magazine mit jeweils 12 Pipettengaragen auf.
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält.
An der installierten Pipettenstation können Bauelemente von den Pipetten des SpeedStar abge-
blasen und die Pipetten abgezogen und abgeworfen werden.
6
VORSICHT
Verwenden Sie das Magazin für den SIPLACE SpeedStar nur zusammen mit dem
SpeedStar.
Betriebsanleitung SIPLACE SX1/SX2 6 Stationserweiterungen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
289
6.1.1.2 Technische Daten
6
6.1.1.3 Lage der Pipettenwechsler für den SIPLACE SpeedStar am SX2-Automaten
6

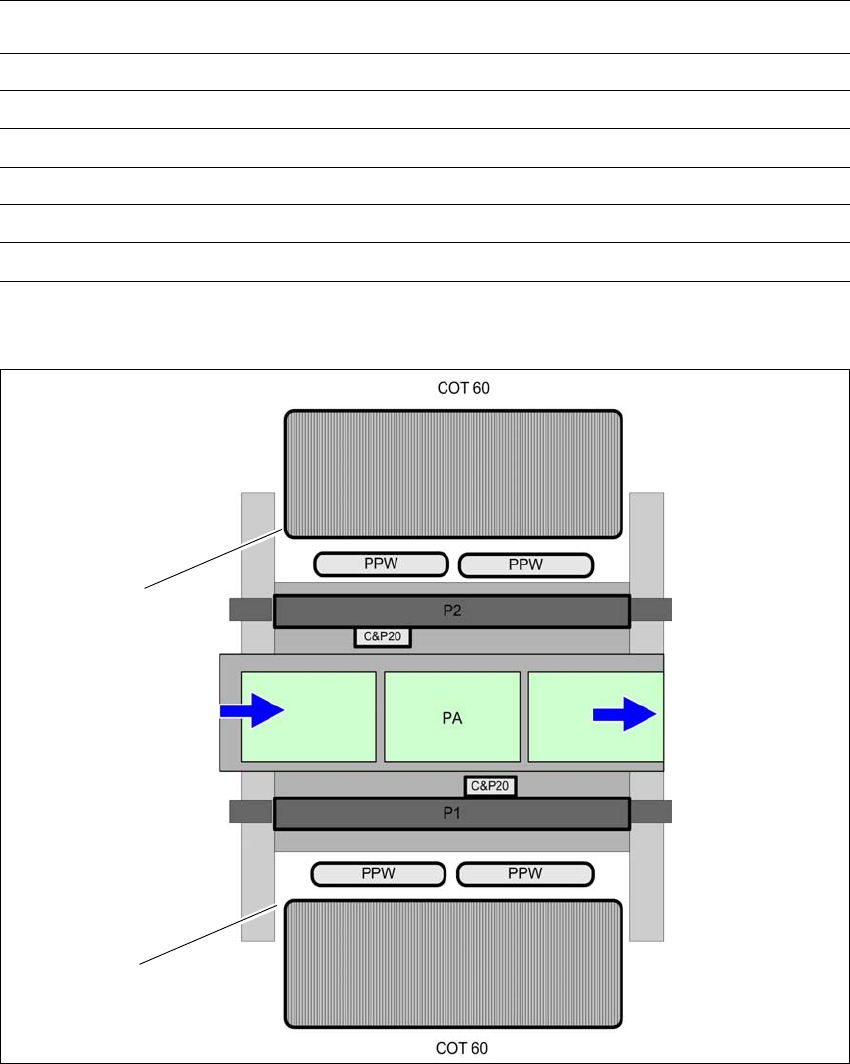

Abb. 6.1 - 2 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Beispiel
Pipettenwechsler für den SIPLACE SpeedStar
Abmessungen (Länge x Breite x Höhe) 314 mm x 94,5 mm x 68,6 mm
Anzahl der Pipettengaragen 48
Anzahl der Pipettenmagazine 4
Pipettentypen 10xx, 11xx und 12xx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,45 MPa (4,5 bar)
(1) BE-Wagen an der inneren Position
(PPW) Pipettenwechsler
(PA) Bestückbereich
(1)
(1)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2
6.1 Pipettenwechsler Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
290
6.1.1.4 Montage
Die Pipettenwechsler am SX Automaten sind jeweils an der BE-Wagen-Einzugsvorrichtung be-
festigt.
6

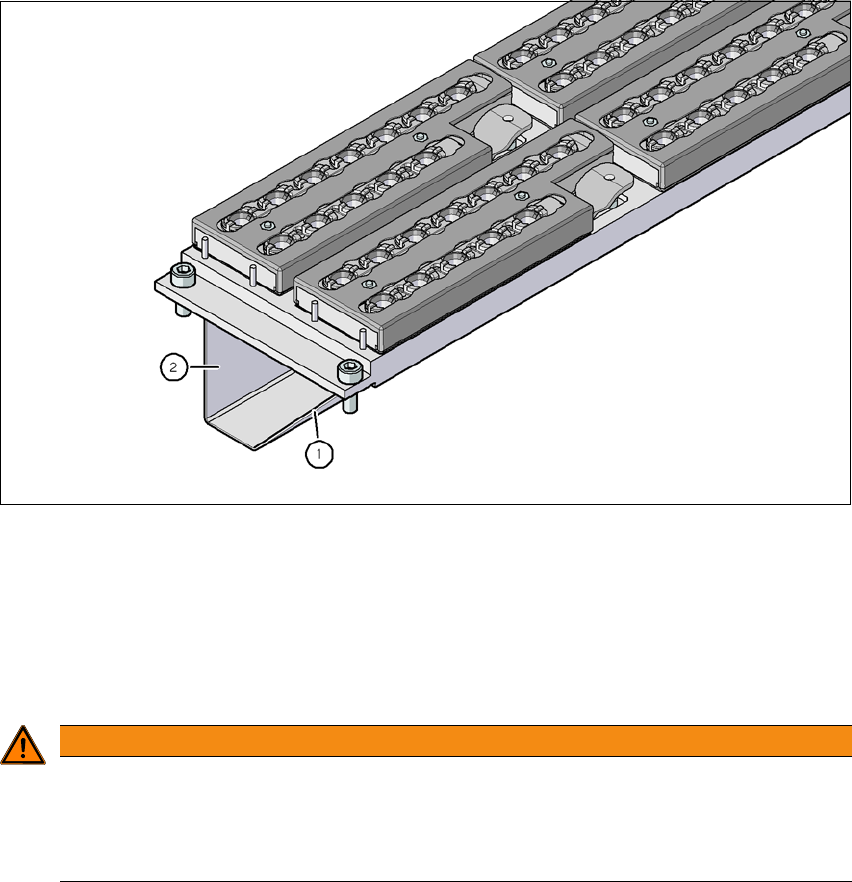

Abb. 6.1 - 3 Montageposition
(1) Schräge Seite zeigt in Richtung BE-Wagen-Einzugsvorrichtung
(2) Senkrechte Seite zeigt in Richtung Leiterplatten-Transport
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den
Pipettenmagazinen des jeweiligen Bestückkopfes.
