3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 3.7 LP-Transportsystem Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 134 3.7.3.4 T ransportart s ynchron Im synchronen Betrieb werden zwei Leite rplat…
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.7 LP-Transportsystem
133
3.7.3.3 Transportart asynchron
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit wird die
volle Transportzeit eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu einer erheb-
lichen Leistungssteigerung führt.
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des
Bestückbetriebs die auf den Eingabebändern anstehenden Leiterplatten in das jeweilige Bearbei-
tungsband transportiert (bei freiem Bearbeitungsband). Der Bestückablauf startet, sobald eine LP
in das jeweilige Bearbeitungsband transportiert wurde. Die Leiterplatten werden nacheinander
bestückt.
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Bearbeitungsbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
3
Abb. 3.7 - 4 Transportarten
Transportart synchron
Transportart asynchron
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.7 LP-Transportsystem Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
134
3.7.3.4 Transportart synchron
Im synchronen Betrieb werden zwei Leiterplatten gleicher Größe gleichzeitig in die Bestückposi-
tion gebracht. Sie müssen als gemeinsamer Nutzen bearbeitet werden.
Damit wird die Bearbeitung von Ober- und Unterseite einer Leiterplatte in einer Linie ermöglicht.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden.
Ist nur eine Transportspur beim Start des Bestückablaufs belegt, wird die Einzelschaltung dieser
Transportstrecke als "nicht zu bestücken" identifiziert.
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe"
(Whispering Down The Line) deaktiviert. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.3.5 I-Placement
Neben dem synchronen und asynchronen Transportmodus wurde das Bestückkonzept "I-Place-
ment" eingeführt. Hier arbeiten beide Bestückköpfe in einem Bestückbereich gleichzeitig und be-
stücken völlig unabhängig voneinander jeweils eine Leiterplatte. Im Normalmodus arbeiten die
Bestückköpfe im alternierenden Bestückmodus: während der Bestückkopf in einem Bestückbe-
reich eine Leiterplatte bestückt, holt der andere Bestückkopf Bauelemente von den Zuführmodu-
len ab. Mit dem "I-Placement" entfallen diese Wartezeiten der Bestückköpfe, was zu einem
Anstieg der Bestückleistung führt.
3.7.4 Steuerung und Breitenverstellung
3.7.4.1 Steuerung mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.4.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos auf die Sollbreite eingestellt. Beim
Doppeltransport sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.7 LP-Transportsystem
135

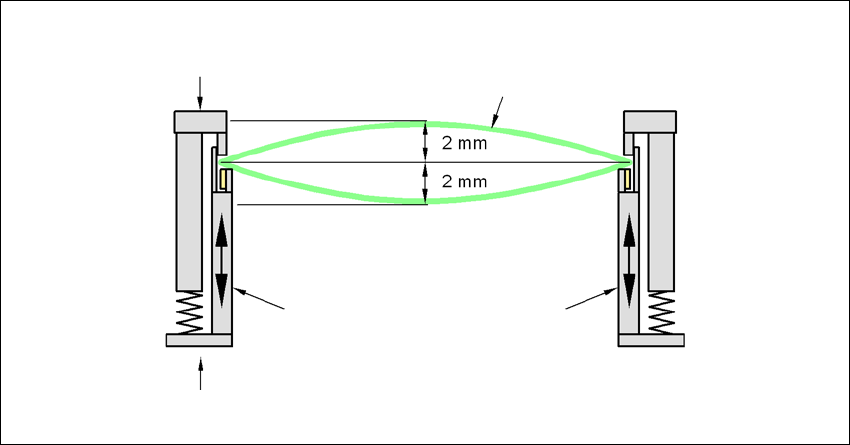

3.7.5 Definition der Leiterplattenwölbung
3.7.5.1 LP-Wölbung während des Transports
LP-Wölbung quer zur Transportrichtung max. 1% der LP-Diagonale, aber nicht mehr als 2 mm
3
Feste Klemmkante
Bewegliche Klemmvorrichtung
Leiterplatte
Transportwange
