3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 3.10 BE-Wagen SIPLACE SX1/SX2 Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 172 Die BE-W agen sind eigenständige Mod ule, die an einem externen Rüstpl…
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.10 BE-Wagen SIPLACE SX1/SX2
171
3.10 BE-Wagen SIPLACE SX1/SX2
Artikel-Nr. 00519922-xx BE-Wagen SIPLACE SX1/SX2 mit 60 Spuren
Artikel-Nr. 00519722-xx BE-Wagen SIPLACE SX1/SX2 mit 30 Spuren
An den Automaten der SIPLACE SX1/SX2 können zwei BE-Wagen SIPLACE SX1/SX2 mit je-
weils 60 Spuren angedockt werden. Ist auf einem Stellplatz der WPC5/WPC6 gestellt, dann steht
Ihnen ein BE-Wagen mit 30 Spuren auf dem verbleibenden Stellplatz zur Verfügung.
3

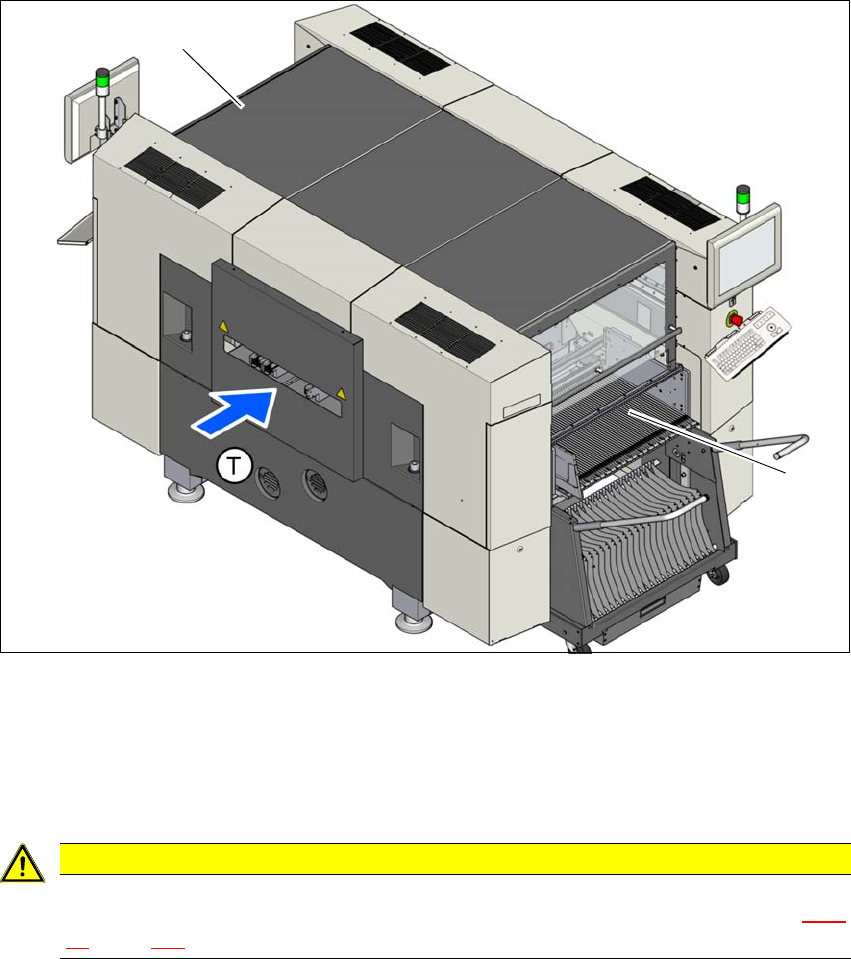

Abb. 3.10 - 1 Stellplätze der BE-Wagen, SIPLACE SX1/SX2
(1) Stellplatz 1
(2) Stellplatz 2
(T) Leiterplatten-Transportrichtung
3
VORSICHT
Die BE-Wagen der SIPLACE SX1/SX2 dürfen nur an Stellplätzen angedockt werden, an
denen die BE-Wagen-Einzugsvorrichtung der SIPLACE SX1/SX2 installiert ist (Abb. 5.15
- 4, Seite 282).
(2)
(1)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2
3.10 BE-Wagen SIPLACE SX1/SX2 Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
172
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
3

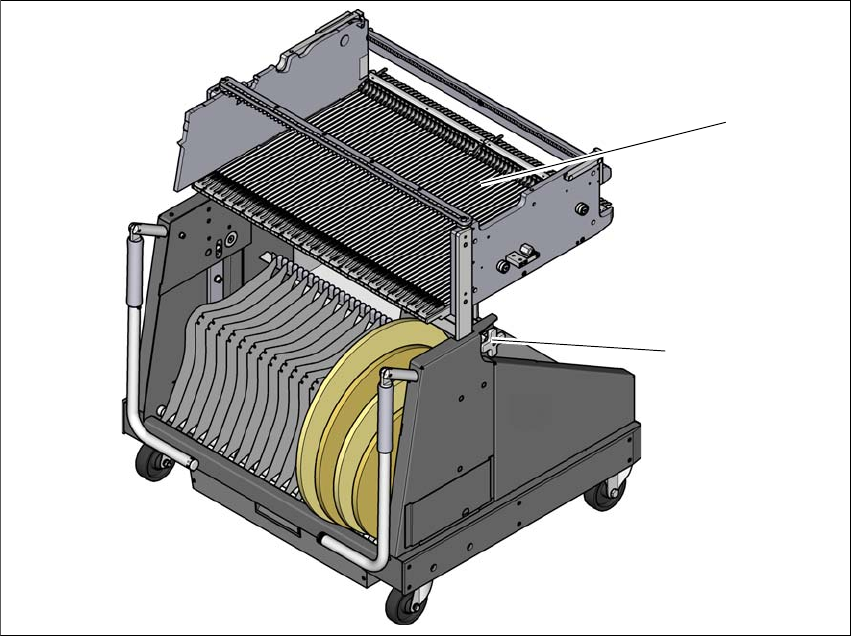

Abb. 3.10 - 2 BE-Wagen, SIPLACE SX1/SX2
(1) BE-Tisch mit 60 Spuren
(2) Höheneinstellung zur Feinjustage an die Maschinenhöhe
3.10.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter. Es stehen zwei verschie-
dene BE-Wagen zu Verfügung. Ein BE-Wagen mit einem BE-Tisch mit 60 Spuren und ein BE-Wa-
gen mit einem BE-Tisch mit 30 Spuren. Der BE-Wagen mit 30 Spuren muss neben dem WPC5/
WPC6 gestellt werden.
(2)
(1)
Betriebsanleitung SIPLACE SX1/SX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 3.10 BE-Wagen SIPLACE SX1/SX2
173
3

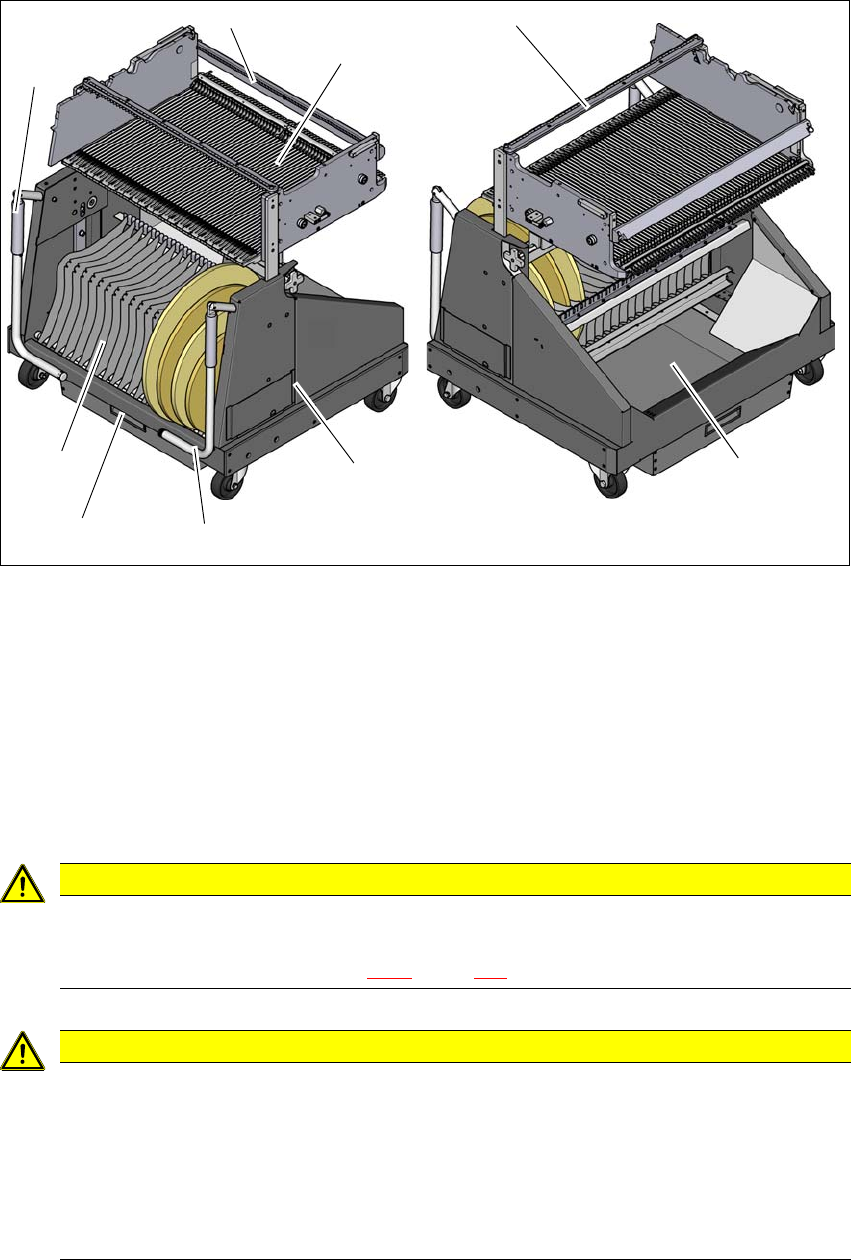

Abb. 3.10 - 3 BE-Wagen, SIPLACE SX1/SX2 mit 60 Spuren, Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Gurtcontainer
(4) Gurtabfallbehälter
(5) Griff
(6) Eingreifschutz
3
3
VORSICHT
Sicherheitshinweise beachten!
Wenn Sie den Gurtabfallbehälter aus dem BE-Wagen ziehen, beachten Sie den Si-
cherheitshinweis in Abschnitt 5.8.2
, Seite 253.
VORSICHT
Bruchgefahr der Griffe!
Beim Transport des BE-Wagens besteht Bruchgefahr der Griffe.
Heben Sie den BE-Wagen beim Transport nicht an den Griffen an.
Verwenden Sie die Griffe nur zum Schieben des BE-Wagens.
Wenn Sie den BE-Wagen transportieren oder von der Palette heben wollen, verwen-
den Sie einen Gabelstapler.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
