Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.15 BE-Wagen an- bzw. abdocken
283
I 5
5
5
Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten. Der Anschlag-
klotz (2) des BE-Tisches muss unter den Winkel für die Tischhöhenkontrolle (1) am Maschi-
neneinzug passen (rechte und linke Seite).
5

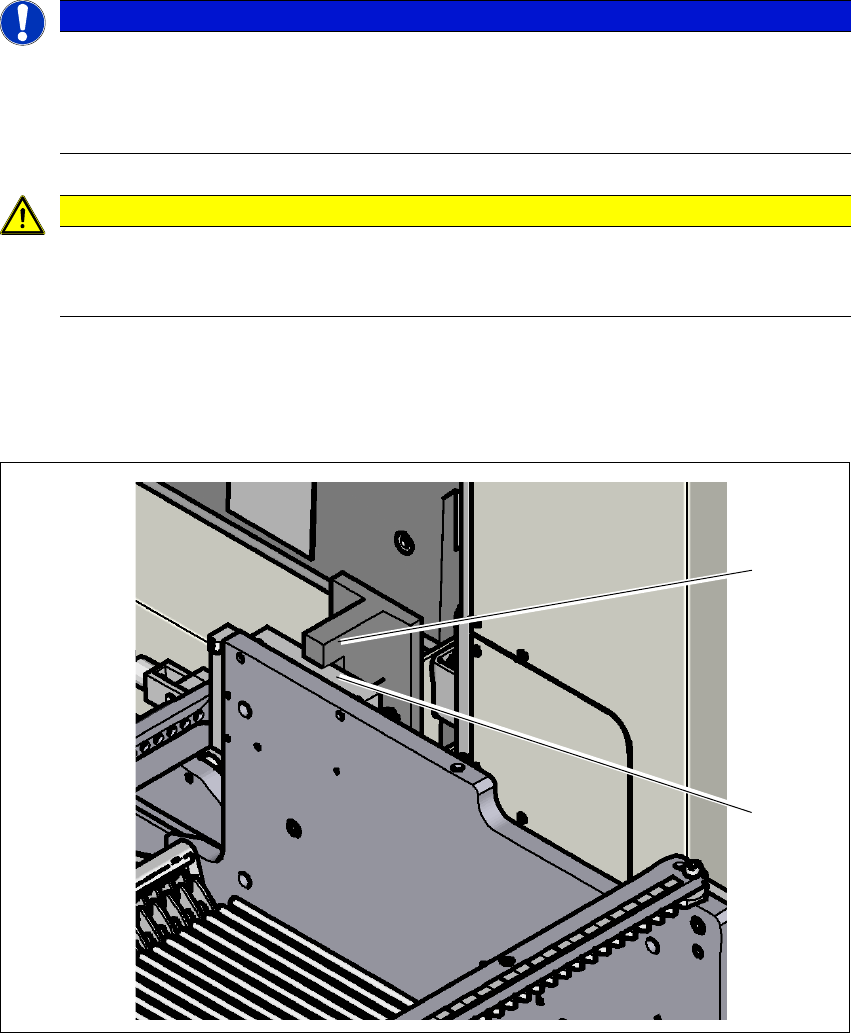

Abb. 5.15 - 5 Tischhöhenkontrolle
HINWEIS
Gurte bündig abschneiden
Wenn Sie die Gurte am Frontende der X-Zuführmodule nicht bündig abschneiden,
gelangen die entleerten Gurte nicht in den Leergutleitkanal.
Schneiden Sie die Gurte bündig ab, bevor Sie den BE-Wagen andocken.
VORSICHT
Position des Bestückkopfes!
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs
befindet.
(1)
(2)
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2
5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
284
5
5
Mit Hilfe der Höheneinstellung zur Feinjustage können Sie den BE-Wagen in der Höhe korri-
gieren. Die beiden Flächen des Klotzes und dem Winkel dürfen sich knapp nicht berühren.
5
5
5
Wählen Sie in der Grundansicht der Stationssoftware die Ikone Zuführmodul... und
die Ikone
Stellplätze.
Klicken Sie die Ikone für das Verriegeln am jeweiligen Stellplatz und warten so lange,
bis der Wagen vollständig angedockt ist. Weitere Informationen finden Sie in der Online Hilfe
der Stationssoftware.
Schieben Sie die Hülse an beiden Griffen nach oben und schwenken Sie den Griff nach un-
ten.
VORSICHT
Kopfcrashgefahr!
Beim Demontieren einer der beiden Winkel (linke und rechte Seite) für die
Tischhöhenkontrolle besteht Kopfcrashgefahr durch zu hohe BE-Tische.
Demontieren Sie die Winkel nicht.
HINWEIS
Schließen Sie die Schutzhauben, da das Andocken nur bei geschlossenen Schutz-
hauben möglich ist.
Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.15 BE-Wagen an- bzw. abdocken
285
5
Abb. 5.15 - 6 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
(1)
(2)
(2)
