5.15.2 BE-Wagen abdocken

 Wählen Sie in der Grundansicht der Stationssoftware die Ikone Zuführmodul... und

die Ikone

Stellplätze.

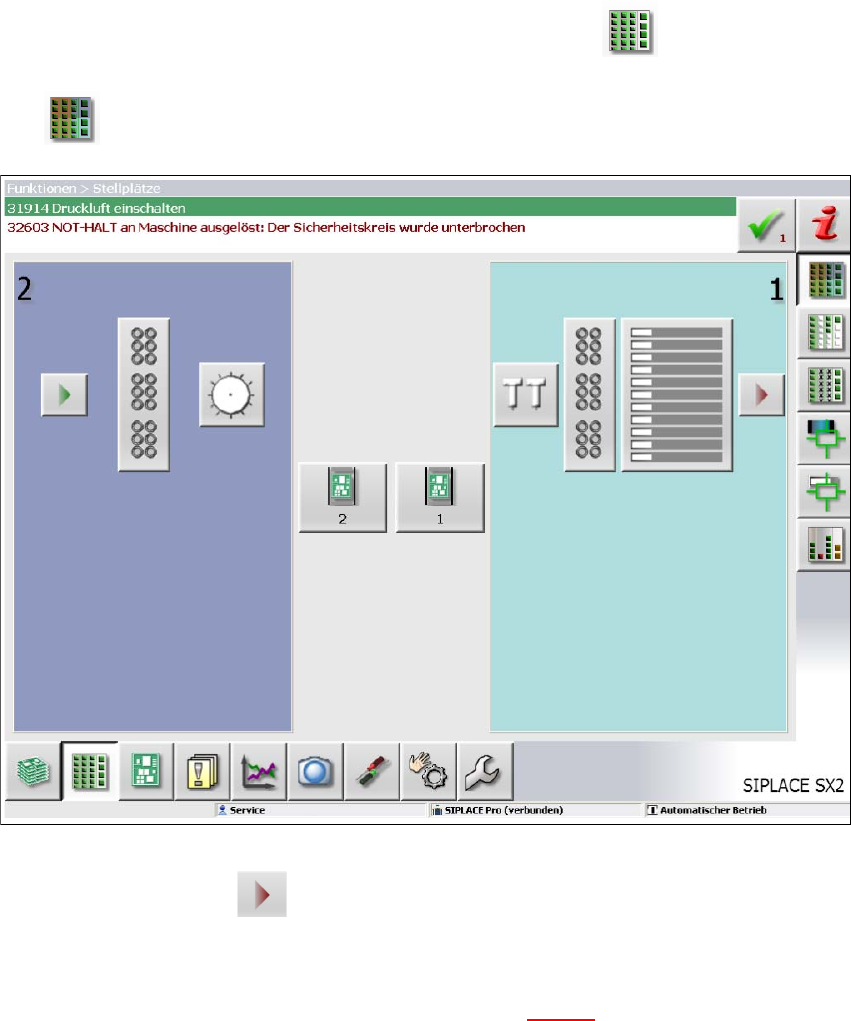

Abb. 5.15 - 2 SR GUI - Stellplätze

 Klicken Sie die Ikone für das Entriegeln am jeweiligen Stellplatz und warten Sie so

lange bis die Verriegelung geöffnet ist. Weitere Informationen finden Sie in der Online Hilfe

der Stationssoftware.

 Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.15 - 3).

Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine

Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.15 BE-Wagen an- bzw. abdocken

281

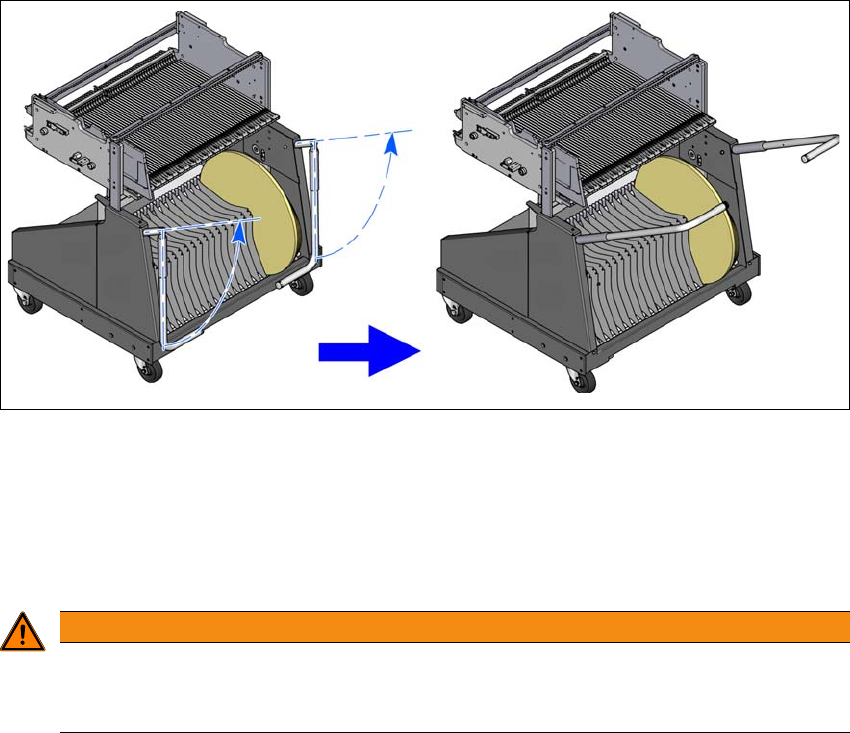

Abb. 5.15 - 3 BE-Wagen - Griffe zum Schieben nach oben schwenken

 Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.

5.15.3 Sicherheitshinweise zum Bewegen des BE-Wagens

 Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren

wollen.

 Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung

seitlich oder nach vorne kippen kann.

 Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-

sentlich geringere Neigung hat.

 Der Untergrund des Automaten darf maximal ein Gefälle von 0,63% aufweisen. Das ent-

spricht einem Gefälle von 5mm auf einer Stecke von 800 mm (z. B. die Breite eines BE-Ti-

sches).

 Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit

könnte der Wagen nach vorne kippen.

WARNUNG

Unfallvermeidung!

Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn

Sie den BE-Wagen bewegen.

5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2

5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014

282

5.15.4 BE-Wagen andocken

Abb. 5.15 - 4 BE-Wagen andocken

(1) Verriegelungsklinken

(2) Höheneinstellung zur Feinjustage an die Maschinenhöhe

VORSICHT

Einschieben des BE-Wagens!

 Achten Sie beim Einschieben des BE-Wagens in den Automaten darauf, dass sie mit

Verriegelungsklinken nicht gegen Hindernisse stoßen.

(2)

(1)
