Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rüsten
265
Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen um etwa 3 cm.
Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
5.10.4.3 Gurt am X-Zuführmodul einlegen
5
Abb. 5.10 - 4 Bauelementegurt einlegen

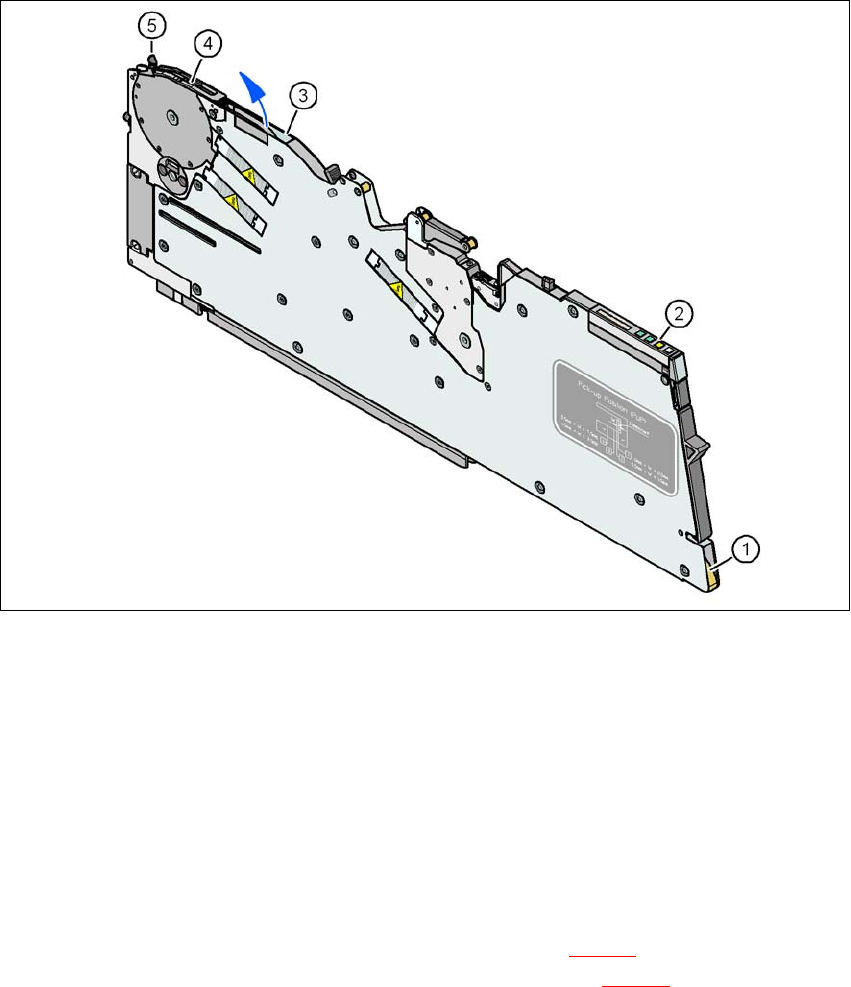

(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
5
Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.10 - 4) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.10 - 4
) austritt.
Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2
5.10 Zuführmodule rüsten Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
266
Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.10 - 5) und weiter, bis
der Gurt am Stiftrad anstößt.
5
Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.4.4, Seite 268)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5
) der Bauelemente be-
findet.
5
Abb. 5.10 - 6 Bedienfeld des Zuführmoduls (8 mm X bis 88 mm X)
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Betriebsanleitung SIPLACE SX1/SX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 5.10 Zuführmodule rüsten
267
Schieben Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 266) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.10 - 5
, Seite 266) in die erste Rastposition anzuheben.
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
266
) anliegt.
5
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 266) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5
Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 266) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
