Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen 207 4 Abb. 4.3 - 4 Höhenadapter - Höhe einstellen 4 (1) Einstellschraube zur …
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
206
4

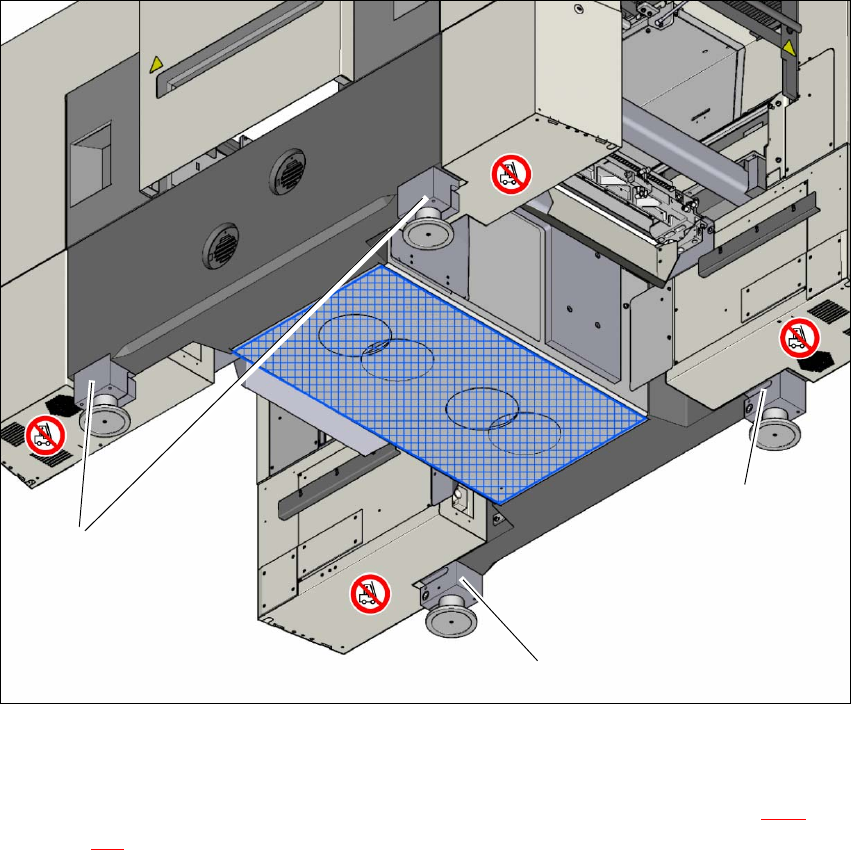

Abb. 4.3 - 3 Maschinenfüße (Höhenadapter) des Automaten
(1) 4 Höhenadapter - für verschiedene Höhen
Schieben Sie die Gabel des Gabelstaplers unter den Automaten. Sehen Sie dazu 4.3.2, auf-
Seite 201
.
Heben Sie den Automaten mit dem Gabelstapler etwa 35 cm hoch. So können Sie die Höhe-
nadapter nach unten herausziehen.
(1)
(1)
(1)
Betriebsanleitung SIPLACE SX1/SX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014 4.3 Den Automaten aufstellen
207
4

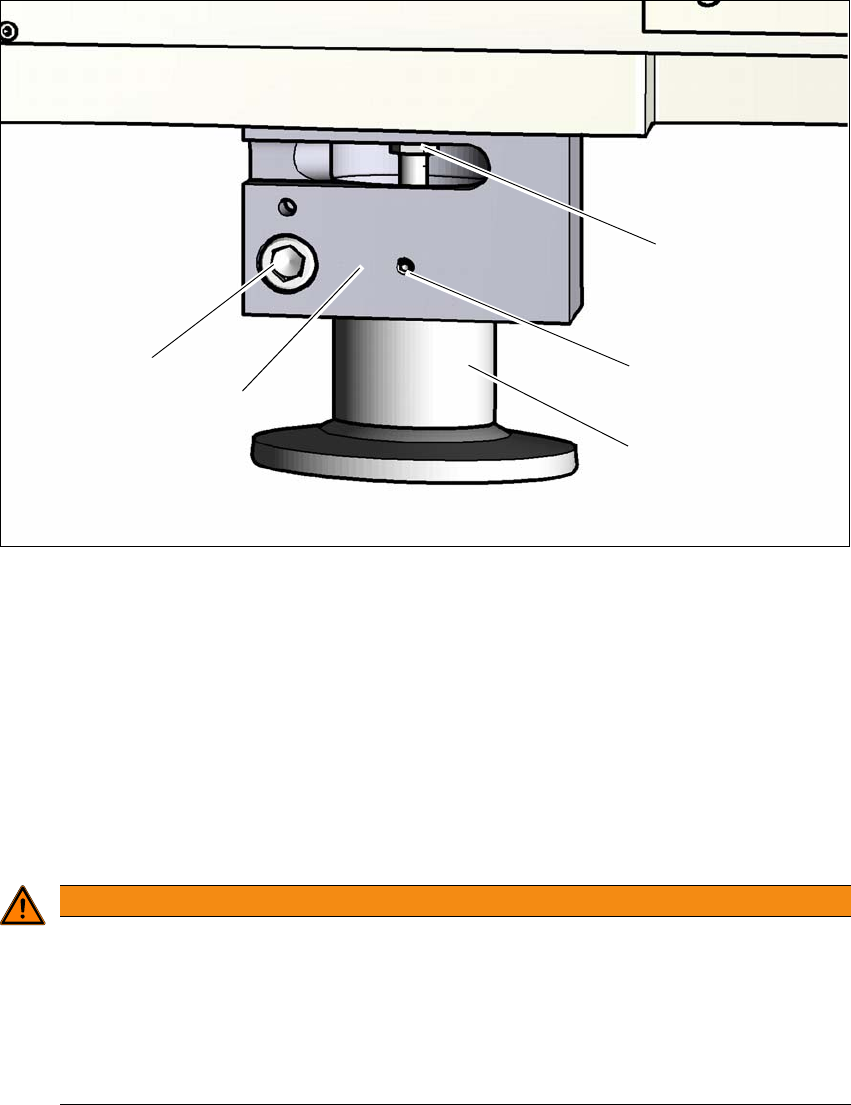

Abb. 4.3 - 4 Höhenadapter - Höhe einstellen
4
(1) Einstellschraube zur Höheneinstellung
(2) Sicherungsschraube
(3) Höhenadapter
(4) Klemmung
(5) Klemmschraube
Lockern Sie die Sicherungsschraube (2). Die Sicherungsschraube sichert den Höhenadapter
und verhindert, das sofortige Herunterfallen nachdem die Klemmung gelockert wird.
4
Lockern Sie die Klemmschraube und ziehen Sie den Höhenadapter nach untern heraus.
Kontrollieren Sie am neuen Höhenadapter, ob die Schraube zur Höheneinstellung (1) leicht-
gängig ist. Drehen Sie die Schraube ggf. heruas und fetten den Gewindegang mit dem Fett
Topas NCA 52.
WARNUNG
Verletzungsgefahr!
Nach der Lockerung der Klemmung kann der Höhenadapter trotz Sicherung mit der Ma-
denschraube in der Nut herausfallen und zu Verletzungen an Händen und Füßen führen.
Halten Sie den Höhenadapter fest und sichern ihn, so dass er nicht herunterfallen
kann.
Achten Sie auf Ihre Hände und Füße.
(3)
(1)
(2)
(4)
(5)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.1 SP1 Ausgabe 10/2014
208
Damit der Höhenadapter leichtgängig in die Klemmung (4) geschoben werden kann, fetten
Sie den Höhenadapter im Klemmbereich mit dem Fett Topas NCA 52.
Setzen Sie für die gewünschte LP-Transporthöhe den passenden Höhenadapter ein.
Schieben Sie den Höhenadapter so in die Klemmung, dass die Nut in die Sicherungs-
schraube (2) läuft.
Ziehen Sie die Sicherungsschraube (2) locker an.
Ziehen Sie die Klemmschraube (5)locker an, so dass er Höhenadapter möglichst spielfrei in
Z-Richtung beweglich bleibt.
Montieren Sie die weiteren 3 Höhenadapter mit der selben Vorgehensweise.
Senken Sie den Automaten nun vorsichtig mit dem Gabelstapler ab, bis die Höhenadapter
gleichmäßig den Boden berühren. Eine zweite Person sollte auf jeden Fall die stabile Lage
des Automaten während des Absenkvorgangs kontrollieren. Gegebenenfalls muss die Klem-
mung der Höhenadapter noch etwas gelockert werden.
Justieren Sie an jedem Höhenadapter die Einstellschrauben zur Höheneinstellung mit dem
offenen Doppelringschluessel SW 20 so, dass Sie die jeweilige Transporthöhe erreichen.
Richten Sie den Automaten in X-und Y Richtung mit der Maschinenwasserwage aus.
4
Ziehen Sie die Klemmschraube mit einem Drehmoment von 130 Nm fest.
HINWEIS
Die Beschreibung für das Ausrichten in X-und Y Richtung des Automaten finden Sie in
Abschnitt 4.3.9
, Seite 213.
