11 貳、凸 輪 箱（CAM BOX）簡介 一、平板凸 輪 SPRING ： 1st、waste tape cutter 12st、fine-theta reverse clutch up/down CYLINDER： 1st、nozzle up/do wn【valve change】 1st、feeder tape advance 3st、pre-theta clutch up/down 10st、fine-theta nozzle …
10
貳、凸輪箱（CAM BOX）簡介
11
貳、凸輪箱（CAM BOX）簡介
一、平板凸輪 SPRING：1st、waste tape cutter
12st、fine-theta reverse clutch up/down
CYLINDER：1st、nozzle up/down【valve change】
1st、feeder tape advance
3st、pre-theta clutch up/down
10st、fine-theta nozzle up/down
【5st、positioning】
11st、nozzle up/down
【valve change】
13st、pre-theta reverse clutch up/down
18st、nozzle change
12

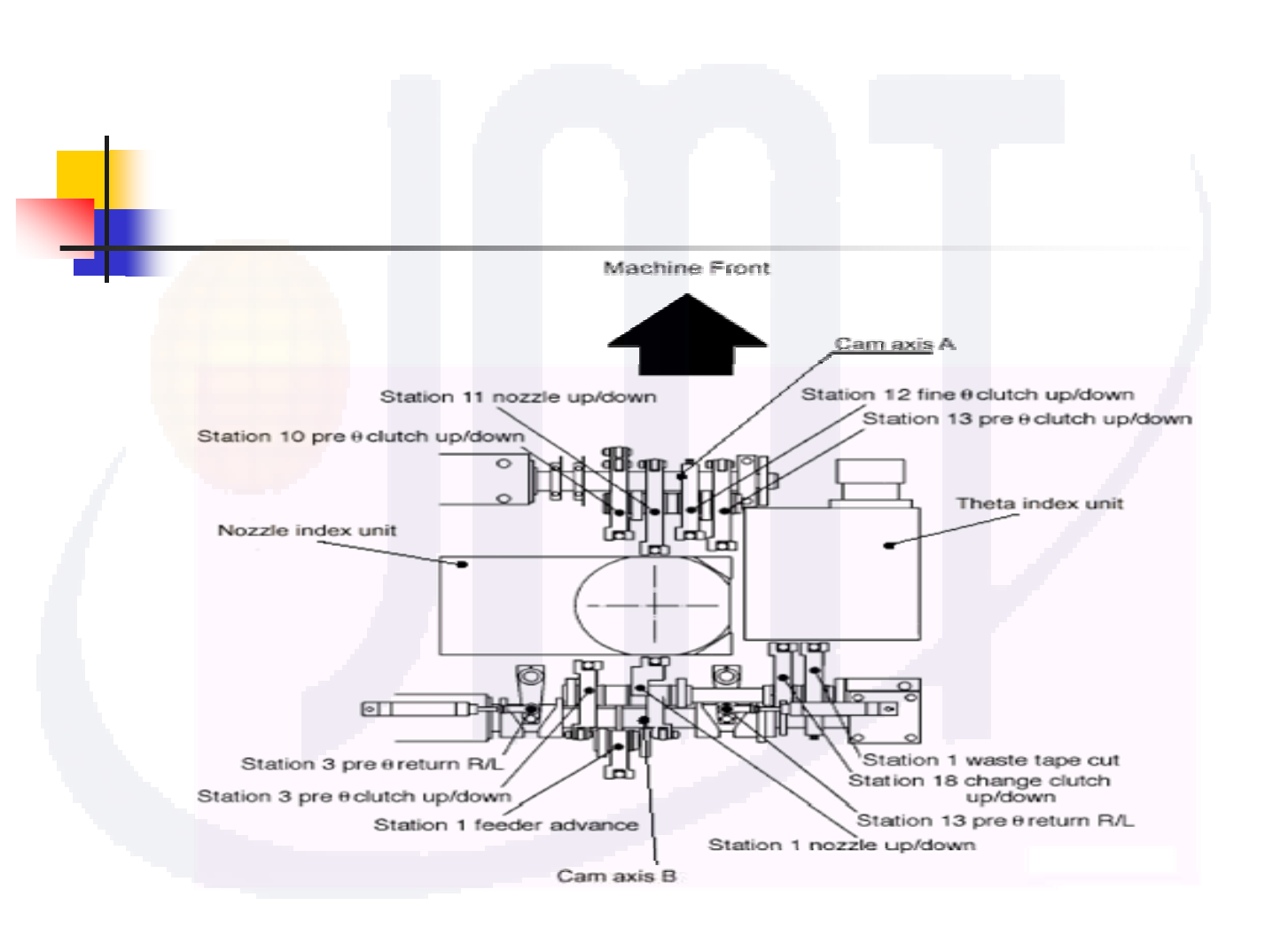

貳、凸輪箱（CAM BOX）簡介
二、桶型凸輪
3st/13st
90
0
/270
0
degree rotation
（由CYLINDER控制切換）
