肆、置件工作頭（ SHAFT ）介紹與拆裝
19
肆、置件工作頭（ SHAFT ）介紹與拆裝

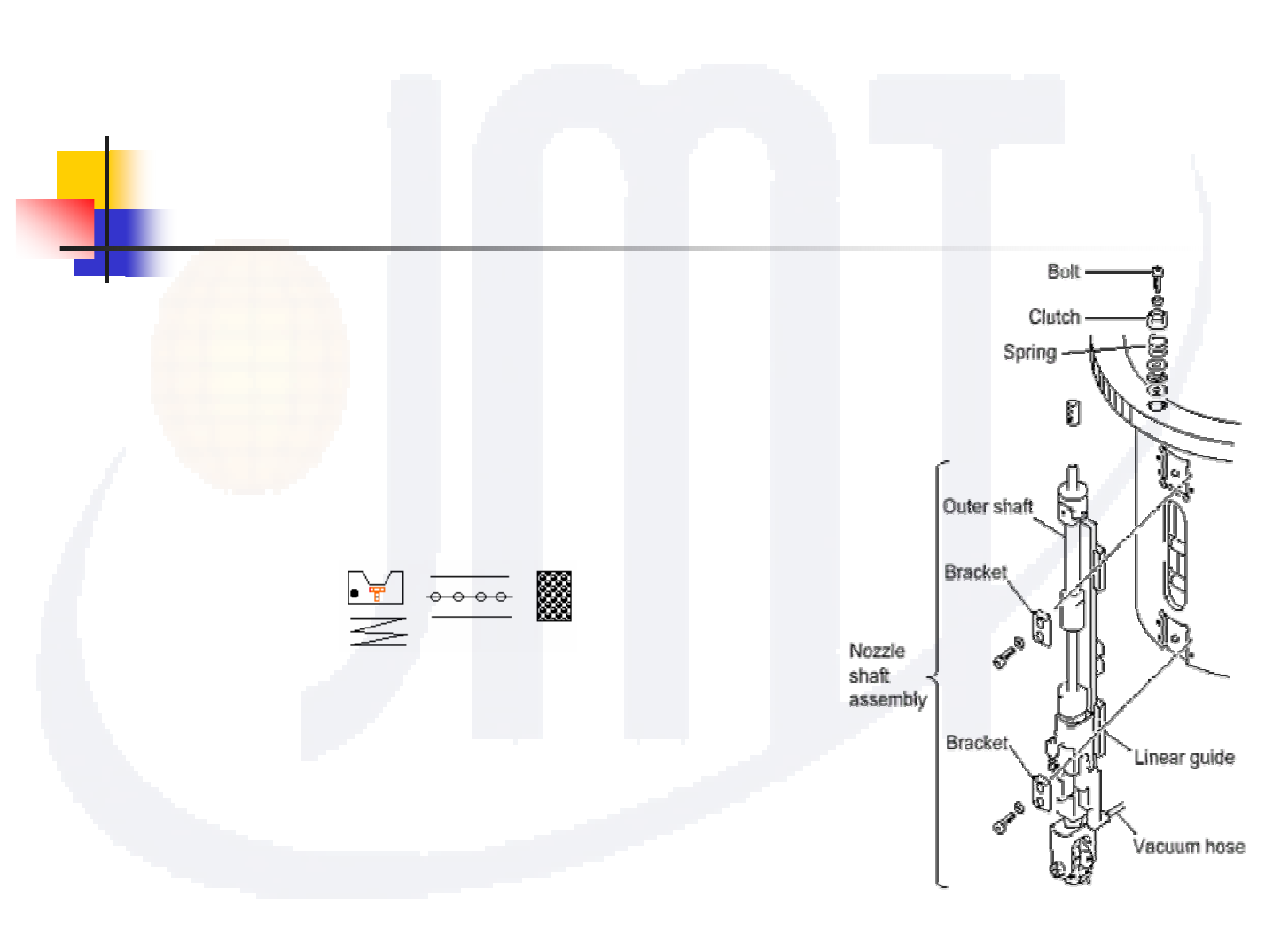

置件工作頭拆卸方式
1. 以＃3六角扳手卡住下角度驅動離合器固定
螺絲，以＃8開口扳手卡住角度定位離合器，
將下角度驅動離合器固定螺絲放鬆1~2圈。
2. 拿開扳手，以手指按住角度驅動離合器，
旋轉伸縮導桿，直到將螺絲取下。

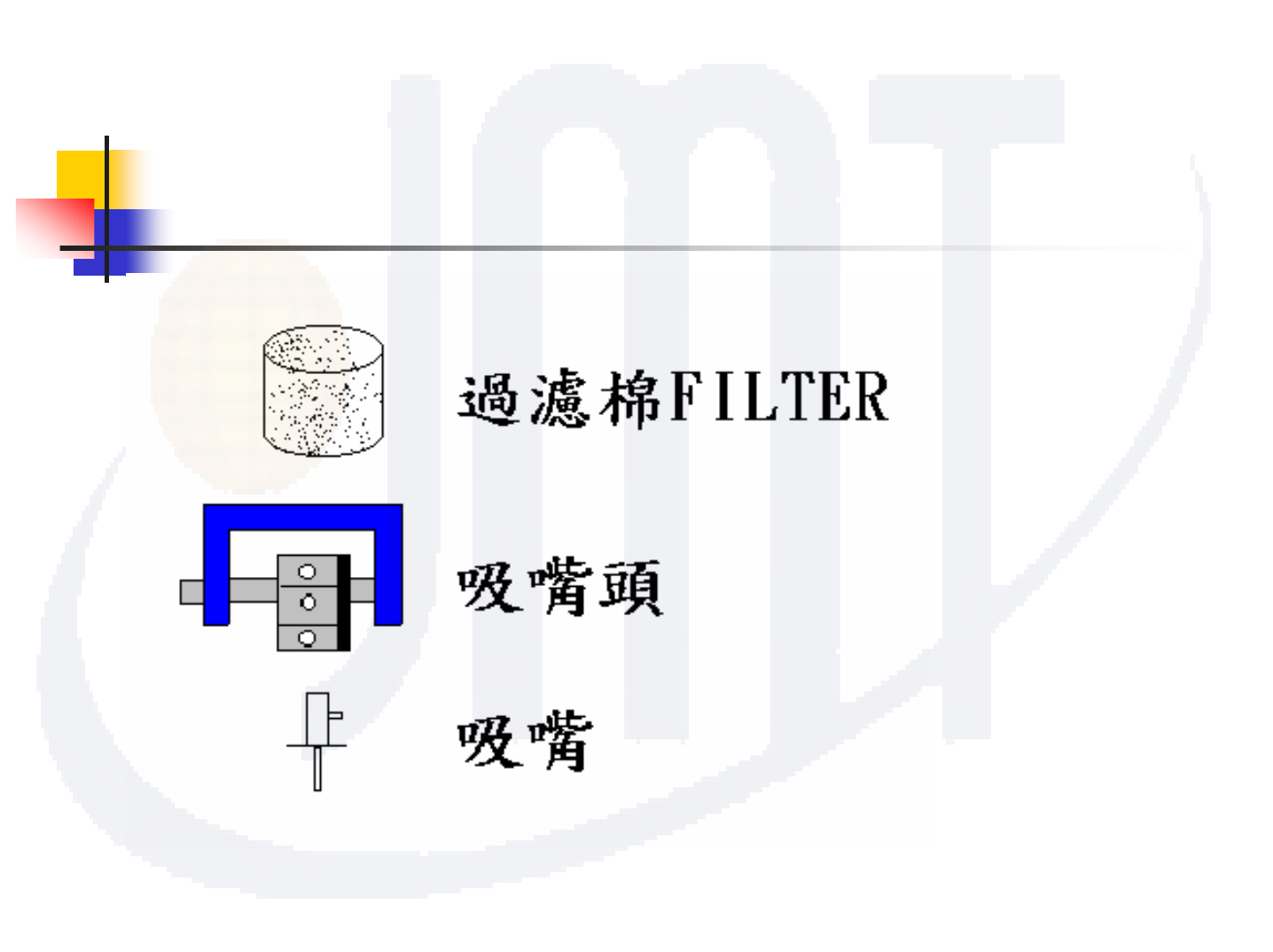

3. 逐一取下：
4. 以＃3/＃4Ｔ形六角扳手，將固定螺絲取下。
5. 左/右搖動，取下置件工作頭，將上/下滑塊
往中間集中，拔除真空導管。
6. 將拆下之置件工作頭標示清楚。
20
肆、置件工作頭（ SHAFT ）介紹與拆裝
置件工作頭安裝方式
1. 拆卸方式之反向操作。 （圖一）

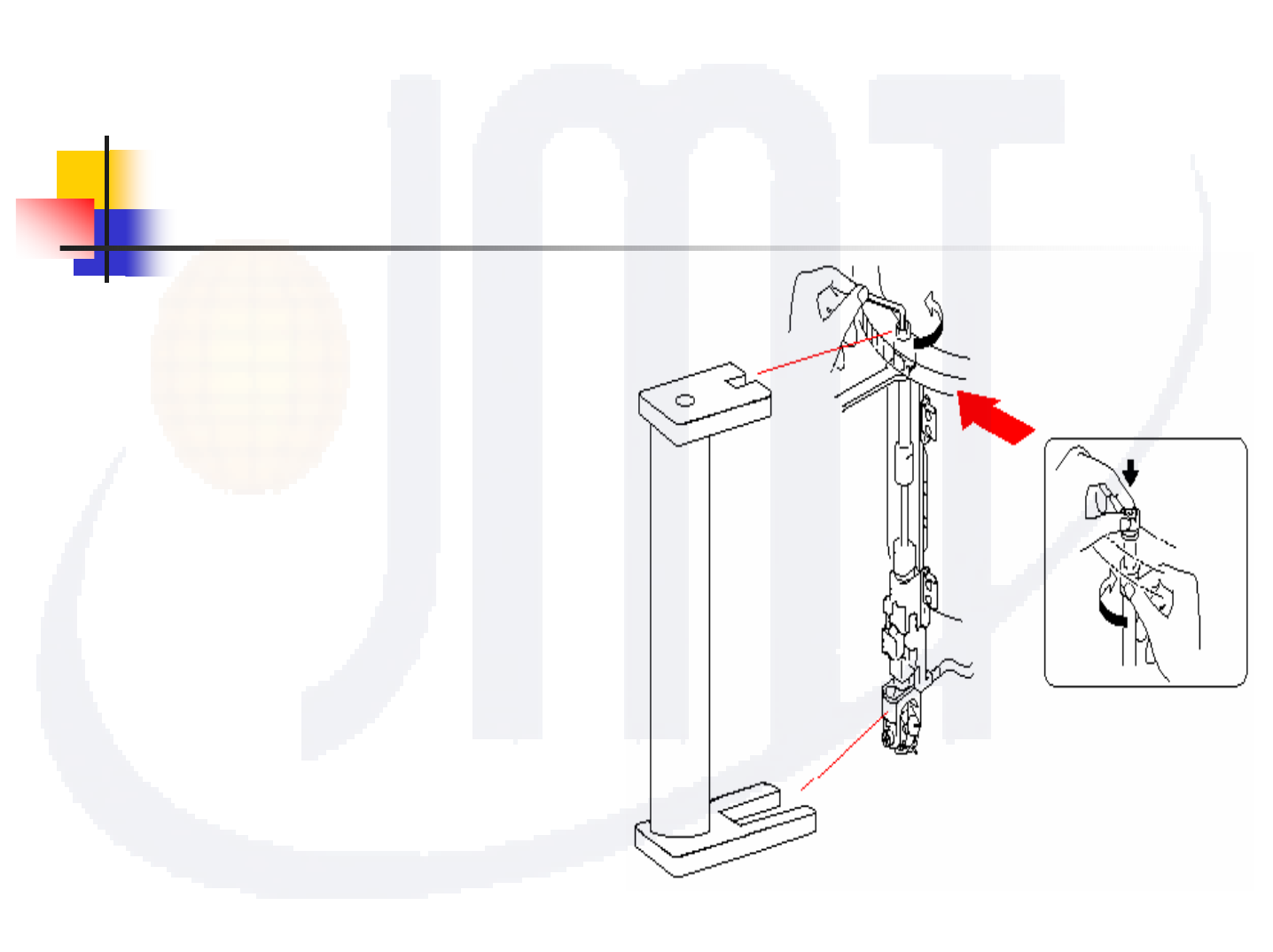

2. 安裝完成後，將SHAFT轉到
20st~1st之間0度位置，使用
置件工作頭原點校正治具、
＃3六角扳手、＃8開口扳手，
將SHAFT之CLUTCH定位孔與HOLDER
的吸嘴切換轉輪驅動面校正到同
一正面後鎖緊即完成。（圖二）
（圖一）
（圖二）
註:CLUTCH與SHAFT結合
組裝時，CLUTCH須先以
手鎖到緊，避免與其他
機構發生碰撞。
