34 拾 壹、1st vacuum valve 二、搖臂前後／左右位置 1. 將CAM轉回0 0 進I／O將 1st pick-up 切 成ON。 2. 將CAM轉至約110 0 ～ 120 0 左右， 使真空閥門開放搖臂約在水平 位置，放鬆搖臂支座前後／左右 固定 螺 絲調整支座前後位置，使 驅動銷前緣與搖臂基部距 離 約 1 ～ 1.2mm 。 3. 將CAM轉到200 0 調整支座左右位置 ，使驅動銷左側外緣與搖臂左側 邊緣，剛好…
33
拾壹、1st vacuum valve

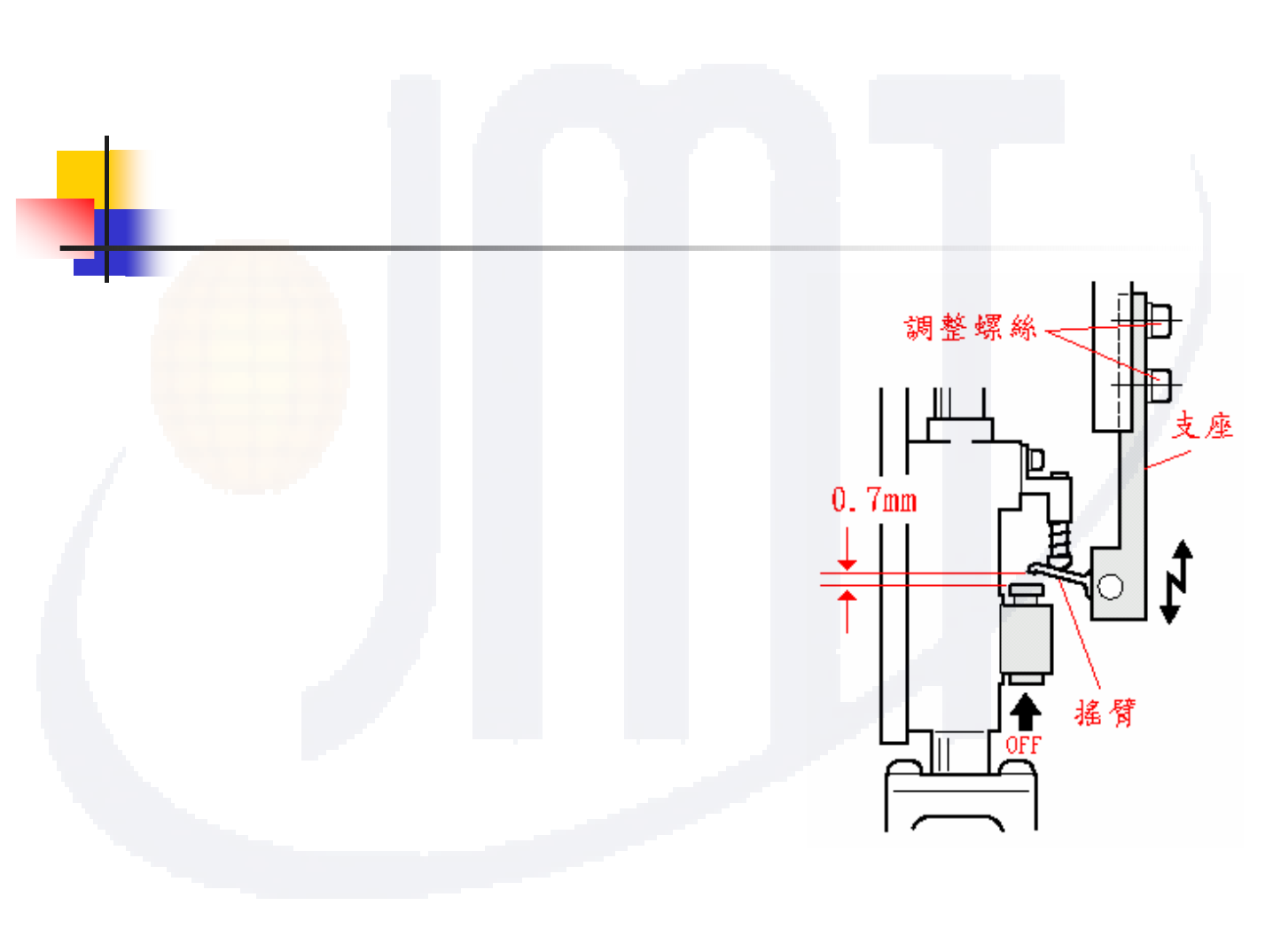

一、搖臂上／下位置
1. 進I／O將1st pick-up切成off後將置件
工作頭A轉到1st，CAM200
0
位置。
2. 將1st真空閥門開啟搖臂支座鎖回M/C
先將下方之高度固定螺絲拆鬆避免干擾。
3. 將SHAFT A真空閥門保持在OFF位置，
放鬆搖臂高度固定螺絲，使搖臂下降
到剛好接觸到真空閥門位置。
4. 將搖臂輕輕向上推高0.7mm後將上
方之搖臂支座固定螺絲上緊，拆鬆支
架固定螺絲將下方之搖臂高度固定
螺絲也上緊。
34
拾壹、1st vacuum valve

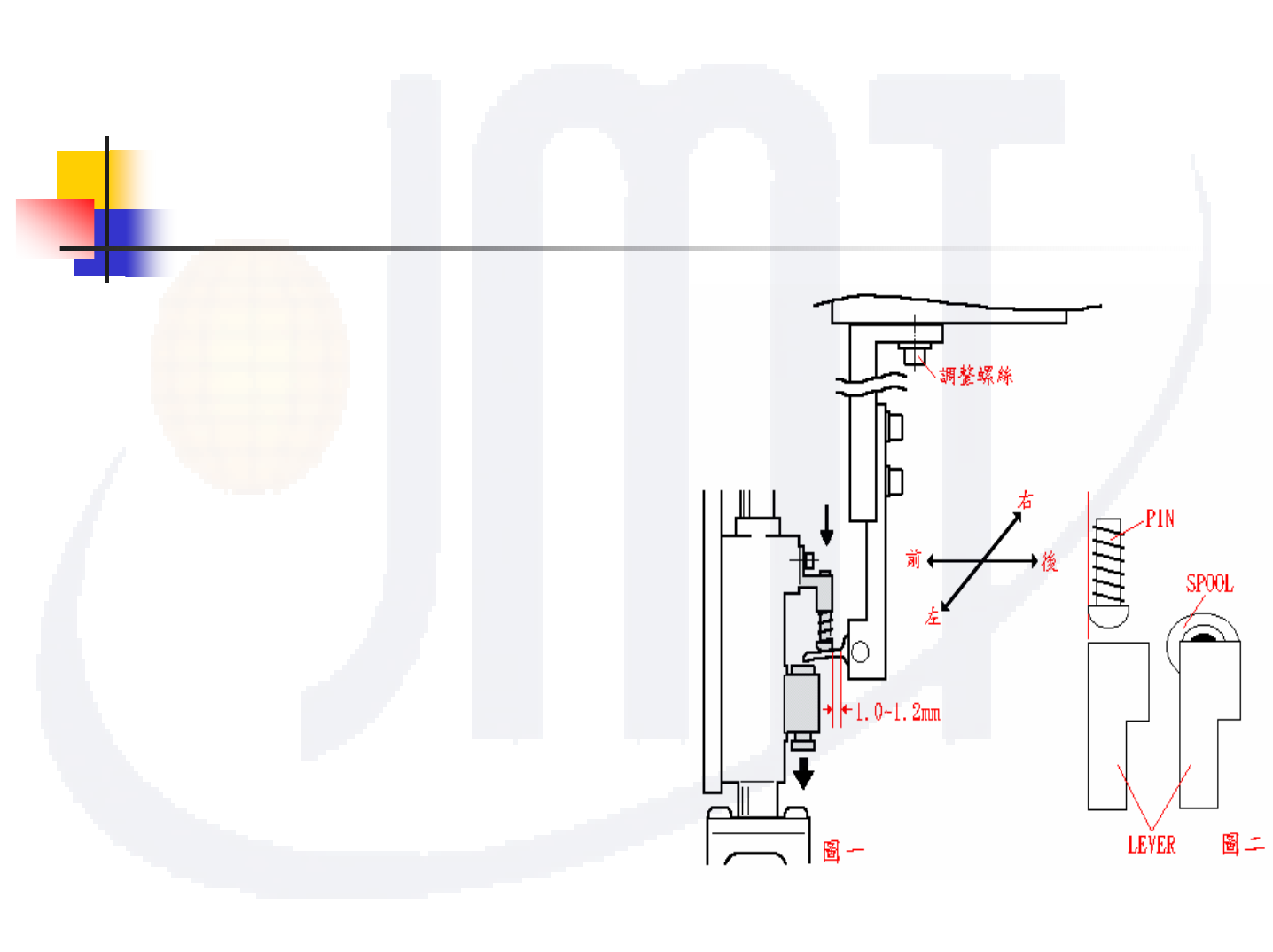

二、搖臂前後／左右位置
1. 將CAM轉回0
0
進I／O將
1st pick-up切成ON。
2. 將CAM轉至約110
0
～120
0
左右，
使真空閥門開放搖臂約在水平
位置，放鬆搖臂支座前後／左右
固定螺絲調整支座前後位置，使
驅動銷前緣與搖臂基部距離
約1～1.2mm。
3. 將CAM轉到200
0
調整支座左右位置
，使驅動銷左側外緣與搖臂左側
邊緣，剛好切齊。
4. 重覆檢查 STEP 2、3確定前後／左右
位置均符合後，將支座固定螺絲上緊。
35
拾壹、1st vacuum valve

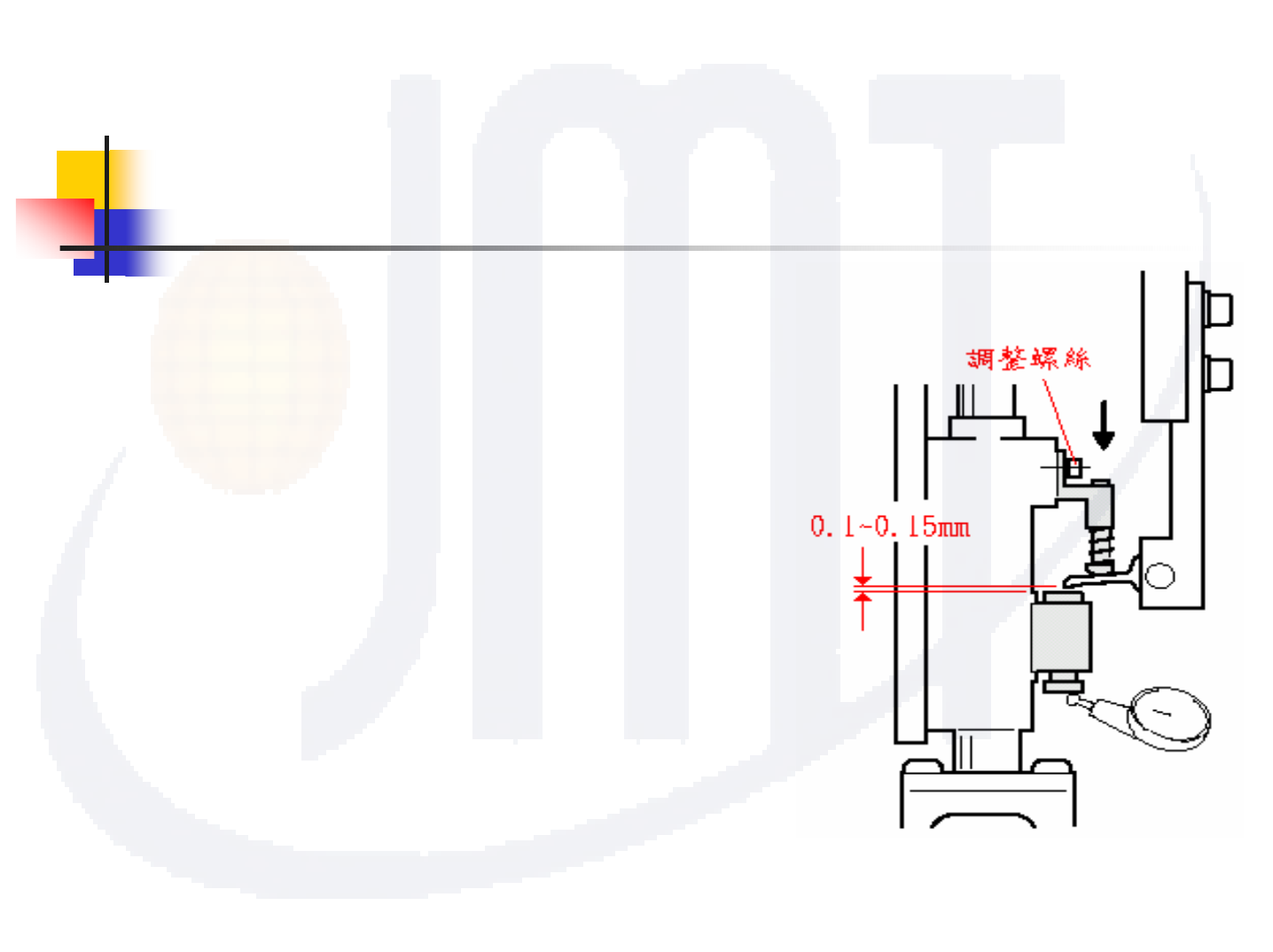

三、1st真空閥門開啟驅動銷位置調整
1. 進I／O將1st PICK-UP 切成ON，
CAM轉到175
0
後，將量錶架設在，
真空閥門底部平面區域量錶歸零。
2. 輕輕上／下撥動SPOOL，量測其
間隙是否在0.1~0.15mm，若否將
驅動銷高低固定螺絲放鬆，調
整其位置使SPOOL與搖臂間隙為
0.1~0.15mm後，將固定螺絲上緊。
3. 20支置件工作頭逐一進行調整。
