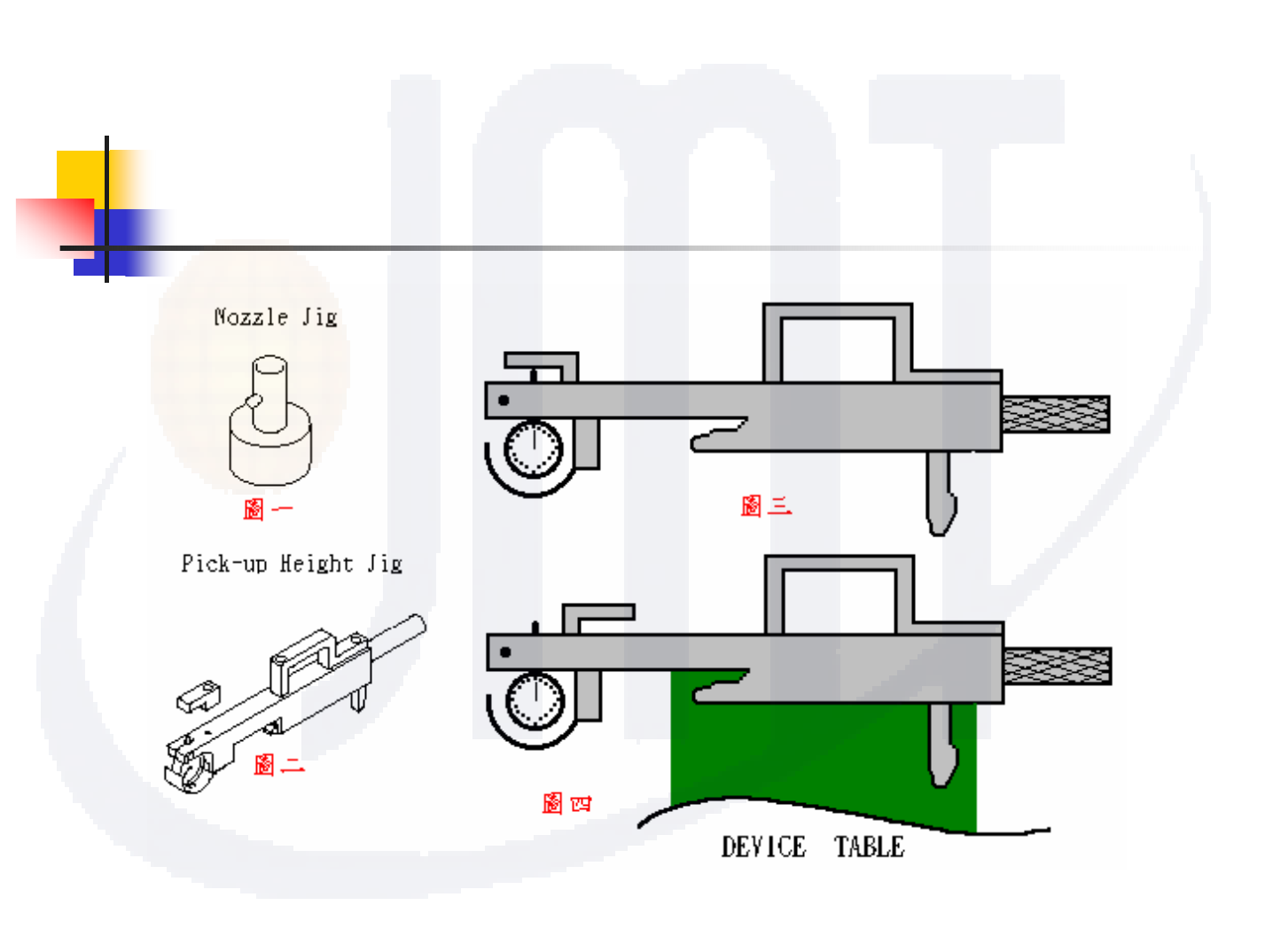

30 拾 、 1st PICK UP HEIGHT ADJUSTMENT
29
拾、1st PICK UP HEIGHT ADJUSTMENT
30
拾、1st PICK UP HEIGHT ADJUSTMENT
31
拾、1st PICK UP HEIGHT ADJUSTMENT
二、不使用治具
1.取一Ø1.3新吸嘴裝於吸嘴頭上。
2.取一新供料器(0804 PAPER TYPE)將導料蓋拆除(a)，裝到D-TABLE上
移到吸料位置。
3.進I／O將PICK-UP切成ON，將CAM轉到175
0
使吸嘴下降。
4.將量錶架在吸嘴下緣，(測針深度約0.1mm)後將量錶歸零。
5.將吸嘴拆下頂到供料器平面，量出此間隙須為0.65mm(0.55mm)若否
，萛出差量將吸嘴裝回吸嘴頭，調整搖臂長度消除此差量，再將量錶
歸零，放下吸嘴使此間隙達成0.65mm(0.55mm)。
6.重覆確認圖五、圖六的位置，將兩者均調整到符合要求。
