44 拾 肆、 11st/16st VACUUM VALVE OFF 二、16st校正方式 1. CAM 0,將16st真空破壞 機構裝回支座上. 2. 將SHAFT A轉到16st(CAM 200 0 ). 3. (真空開關為OFF 狀 態) 在真空 開關上端平整處架設 量 表並歸 零 . 4. 調整搖臂平面與真空開關間隙 為 0.05~0.1mm 後,將支座固定 螺 絲 鎖緊即可. （取出20支shaft的間隙之後，以間 隙最小的為…
43
拾肆、11st/16st VACUUM VALVE OFF

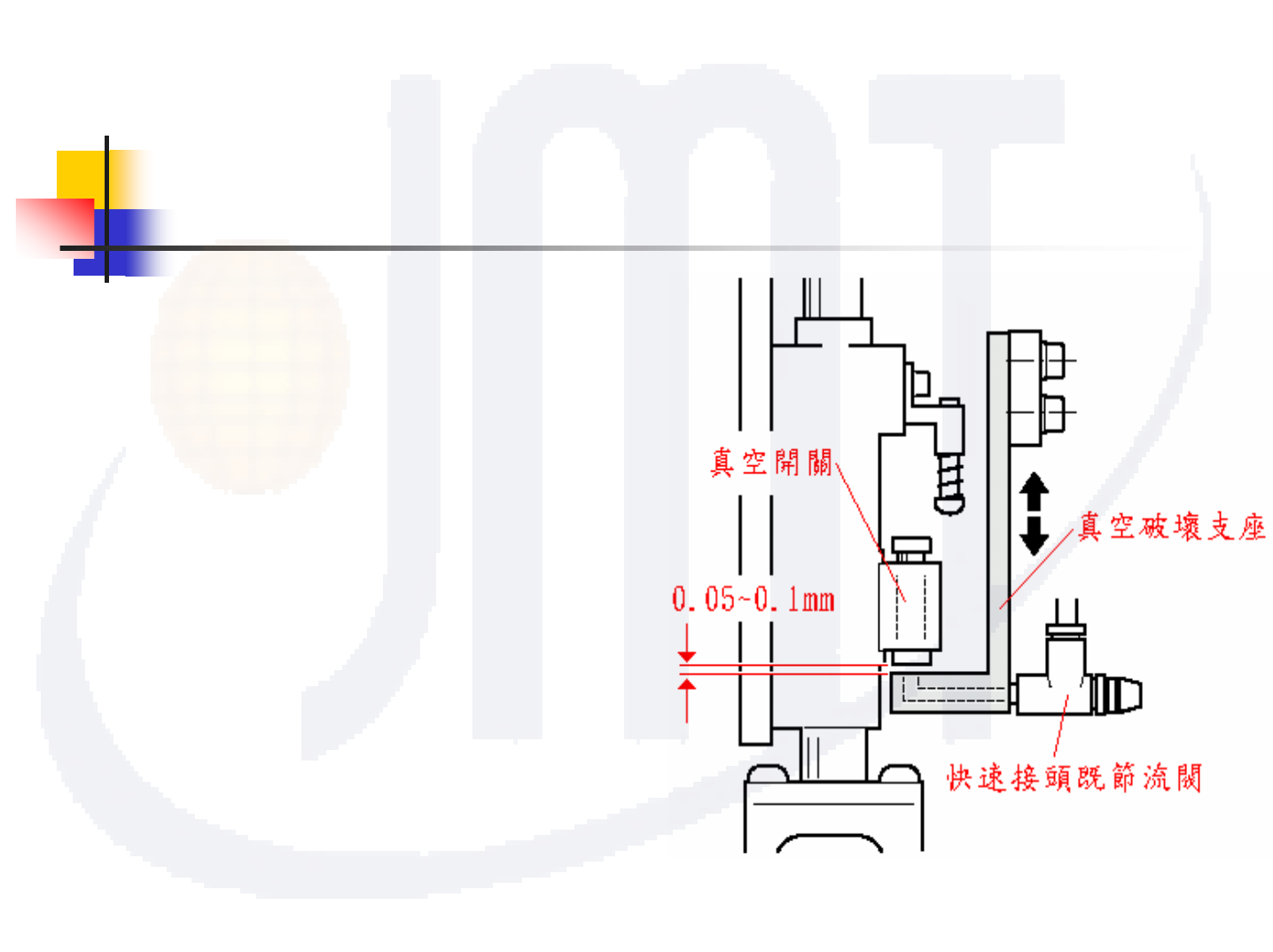

一、11st校正方式
1. CAM 0,將11st掣動器ON.
2. 將SHAFT A轉11st,CAM 200度.
將11st真空破壞支座鎖回
(前/後位置以支座上之吹氣孔
與真空開關之進氣孔對齊,此時
真空開關為OFF狀態).
3. 在真空開關上端平整處架設
量表,調整支座高度與真空開關
間隙為0.05~0.1mm.
（取出20支shaft的間隙之後，以間
隙最小的為校正基準，但須確認
間隙最大者不可超過0.3mm）
44
拾肆、11st/16st VACUUM VALVE OFF
二、16st校正方式

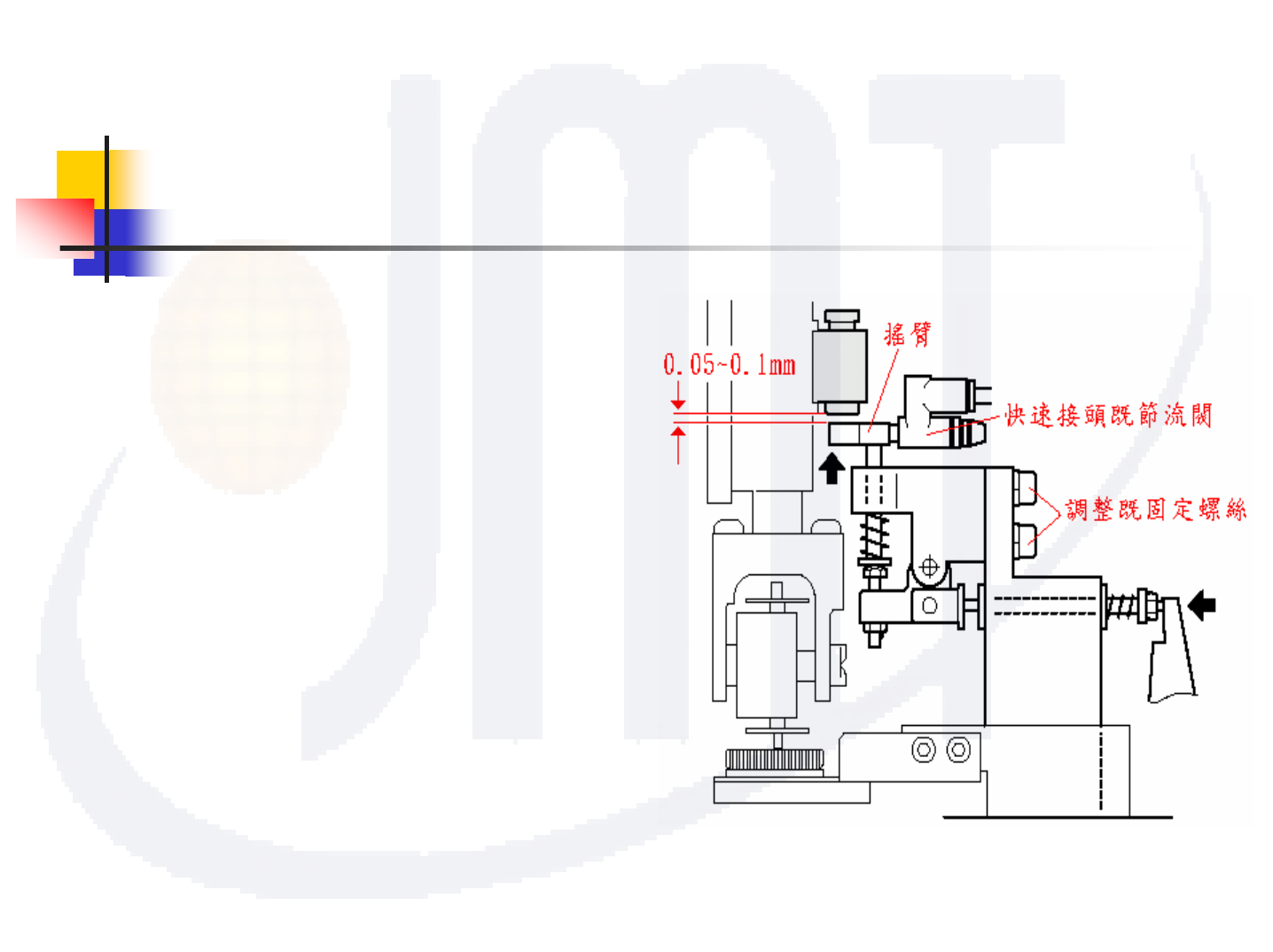

1. CAM 0,將16st真空破壞
機構裝回支座上.
2. 將SHAFT A轉到16st(CAM 200
0
).
3. (真空開關為OFF狀態)在真空
開關上端平整處架設量表並歸零.
4. 調整搖臂平面與真空開關間隙
為0.05~0.1mm後,將支座固定螺絲
鎖緊即可.
（取出20支shaft的間隙之後，以間
隙最小的為校正基準，但須確認
間隙最大者不可超過0.3mm）
45
拾伍、17st/19st BRACKET ADJUSTMENT
1. 裝上置件工作頭T、A、B完成校正後，將吸嘴頭拆除，將SHAFT A 轉到
16st～17st（19st~20st）之間位置。
2. 將16st吸嘴異物強制清除用毛刷支座拆除。
3. 將17st／19st支座校正治具裝到T、A、B SHAFT上(注意圓弧方向／上1 or
2顆螺絲均可)。
4. 將位置量測治具插入支座校正治具上，CAM轉到17st/19st 200
0
位置。
※要轉cam前一定確認治具與支座及週邊機構完全沒有干擾，才能開始轉，且一邊轉
一邊注意。
5. 調整偵測器前／後／左／右位置，使偵測支座與位置量測治具卡槽吻合。
6. 調整偵器上／下位置，使偵測器支座與位置量測治具卡槽吻合。
7. 將治具拆除，將毛刷重新鎖回。
注意:當T、A、B裝上治具後，只可在17st~20st之間移動，否則將造成治具或相
關機構的損壞。
