27 玖 、 1 st /11st SLIDER ADJUSTMENT
26
玖、1
st
/11st SLIDER ADJUSTMENT
1.進I／O將1st／11st之PICK-UP／PLACING 掣動器切成ON(CAM
0
0
)。
2.將CAM轉到40
0
／50
0
左右先將升降滑塊高度調至大約平行位
置。
為何要在40
0
/50
0
: 1.升降滑塊還未下降。

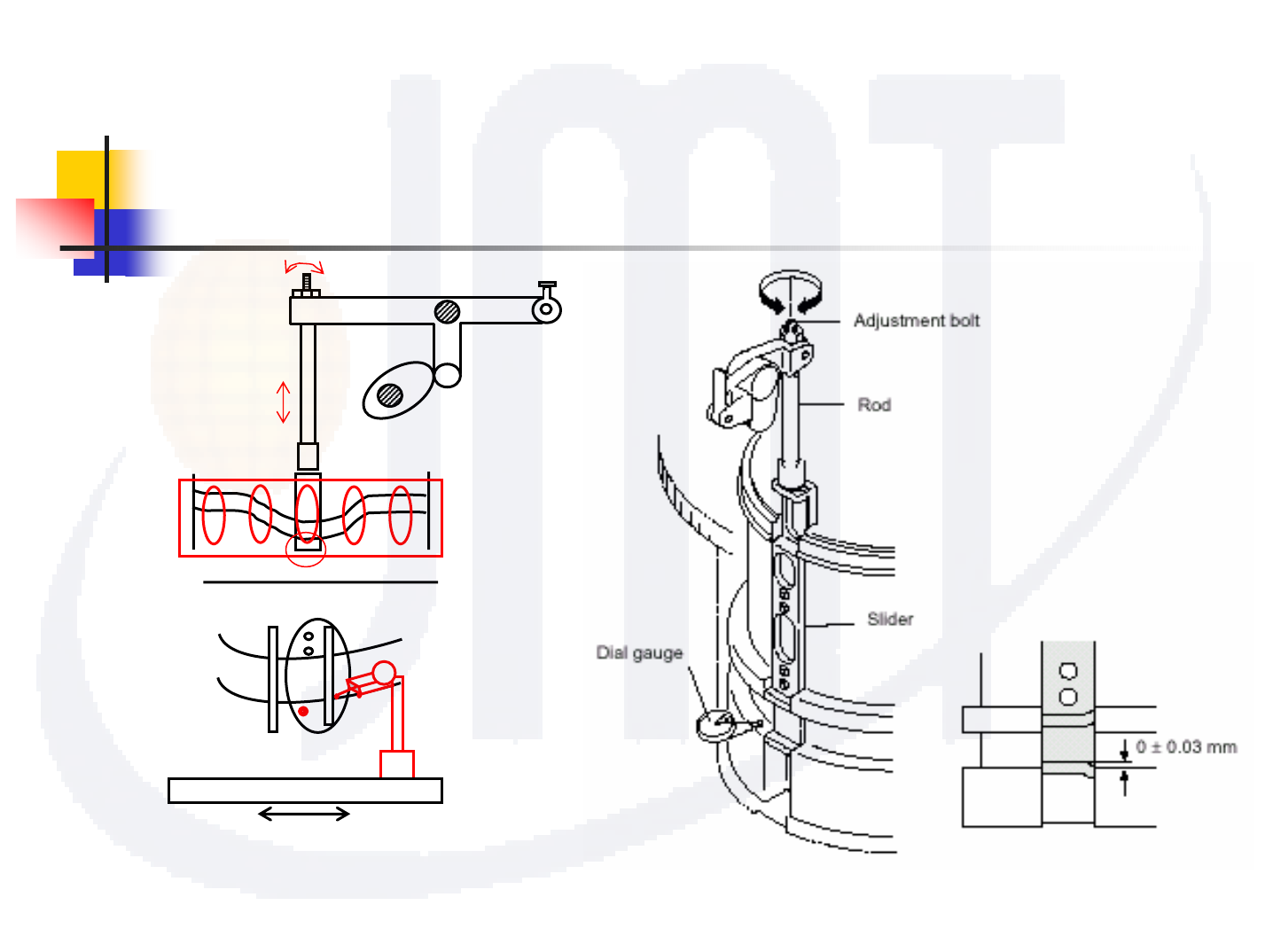

2.鼓桶上之長橢圓孔剛好會在(B)位
置。
3.在凸輪軌跡靠近升降塊平面處架設量錶，量錶磁座架在X平台
軌道上。
4.以六角板手轉動X軸螺桿，將量錶移到超過升降滑塊一半之平
面處，微調升降滑塊高度(A)，使升降滑塊與凸輪軌跡之高度
差為0+
0.03mm後將螺帽上緊。
5.重覆確認凸輪軌跡與升降滑塊之高度是否正確。
27
玖、1
st
/11st SLIDER ADJUSTMENT
28
拾、1st PICK UP HEIGHT ADJUSTMENT
一、使用治具
1.將吸嘴治具（圖一）裝到吸嘴頭上。
2.將吸料高度測量治具(圖二)上之伸縮量錶調整到與塊規等高
（圖三）後，將量錶歸零拆除塊規，將料架治具架設到供料
平台上 (圖四)移到吸料位置。
3.進I／ O將PICK-UP切成ON，將CAM軸轉到175
0
使吸嘴治具下
降。
4.調整搖臂長度，使吸嘴治具下降高度達到與塊規高度相同
0mm。（圖五）
5.重覆確認圖五、圖六的位置，將兩者均調整到符合要求。
