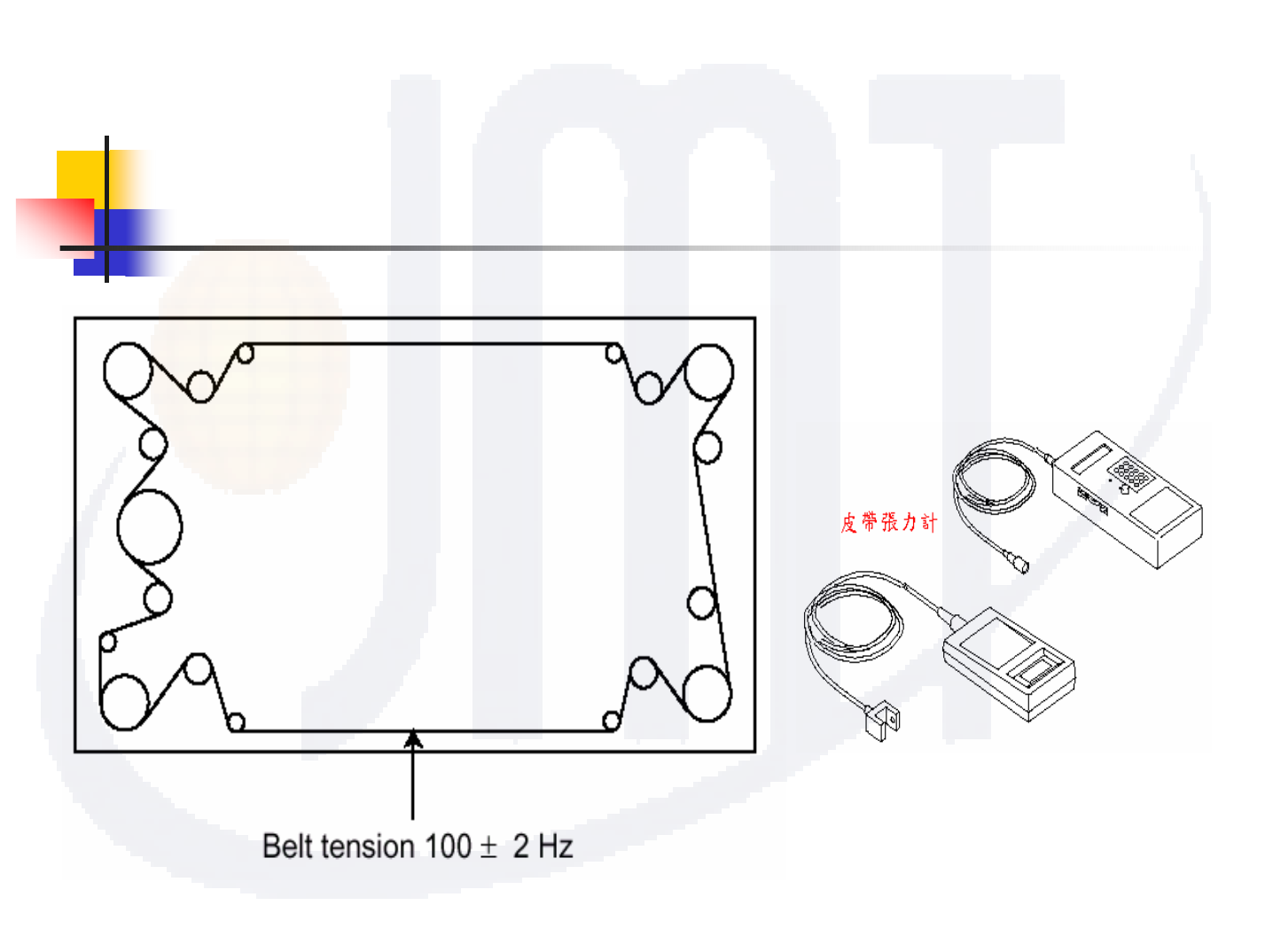

拾捌、X-Y TABLE
57
拾玖、Z0

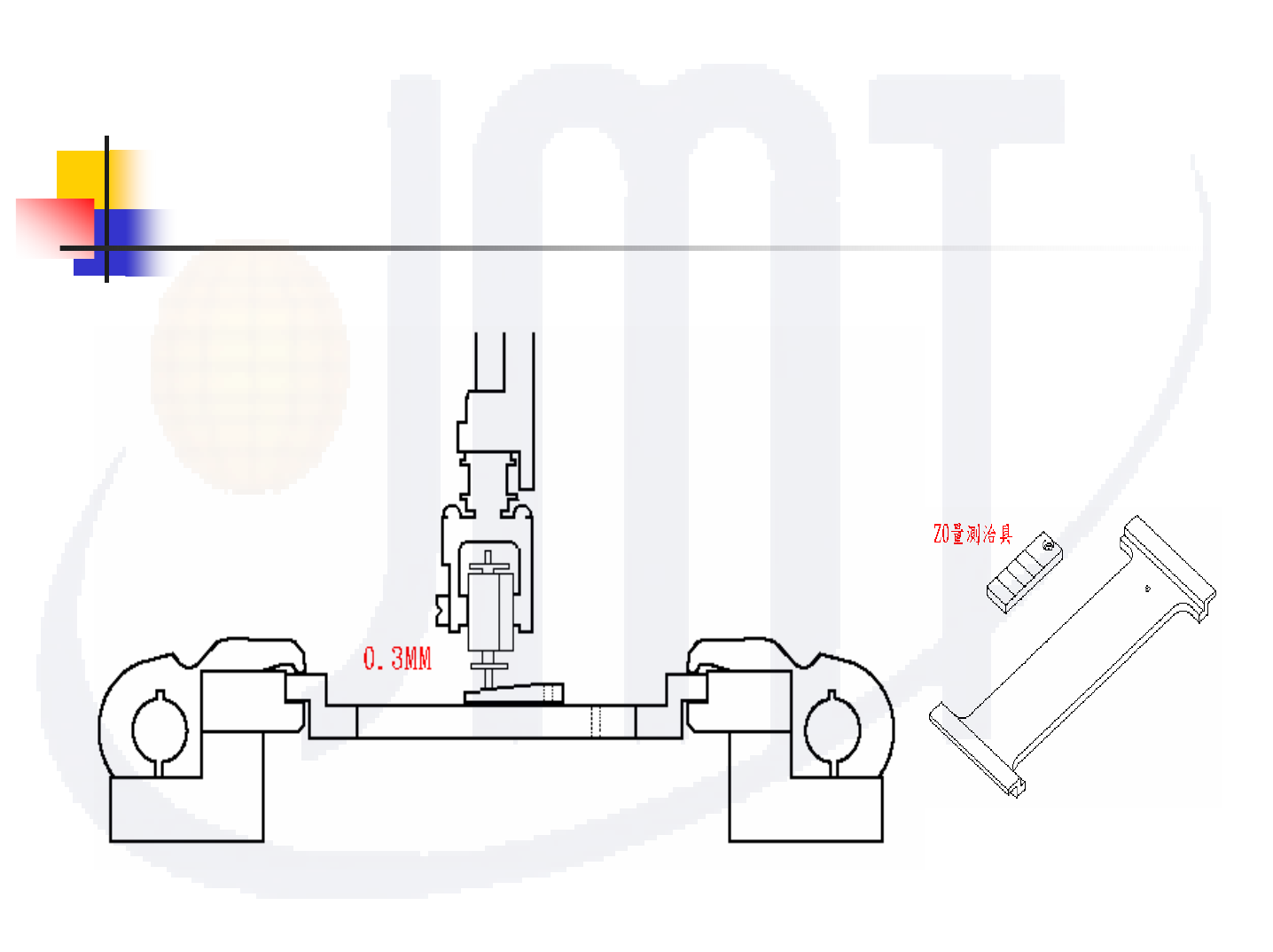

1.將Z0量測治具置放於X-Y TABLE夾板機構的右側，再把
TABLE移動到11st正下方的位置。
2.將吸嘴治具裝在Holder上之後，把該支Shaft移到11st
CAM 200
0
（11ST PLACE SOL. ON）。
3.緩緩升高Z-Axis，一邊升高一邊移動階梯治具，確認
吸嘴治具與量測治具之間的間隙為0.3mm
58
拾玖、Z0
