CP6 PartLIst.pdf - 第22页
22 陸 、 ADVANCE SENSOR ADJUSTMENT 【CAM 200 0 】 【CAM 0 0 】
21
伍、TAPE FEEDER LEVER ADJUSTMENT
1. 取一較新的FEEDER置放於供料平台(D-TABLE)上，將
FEEDER移動到1st PICK UP的位置後，使用厚薄規量測
驅動滾子與FEEDER連桿之間隙，是否為0.5mm。
2. 如否；則調整間隙調整螺桿，將間隙調整到0.5mm。
22

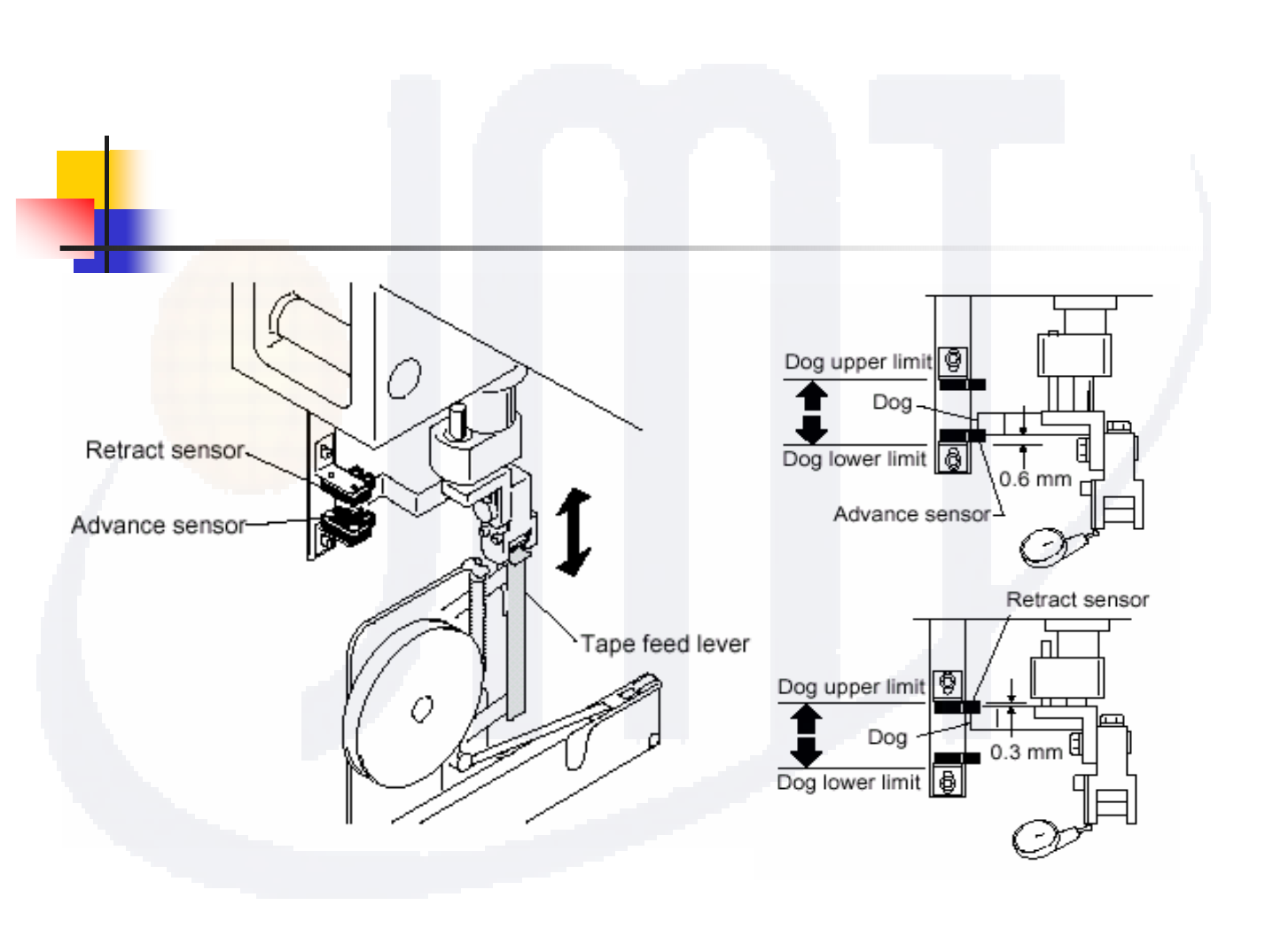

陸、ADVANCE SENSOR ADJUSTMENT
【CAM 200
0
】
【CAM 0
0
】
23

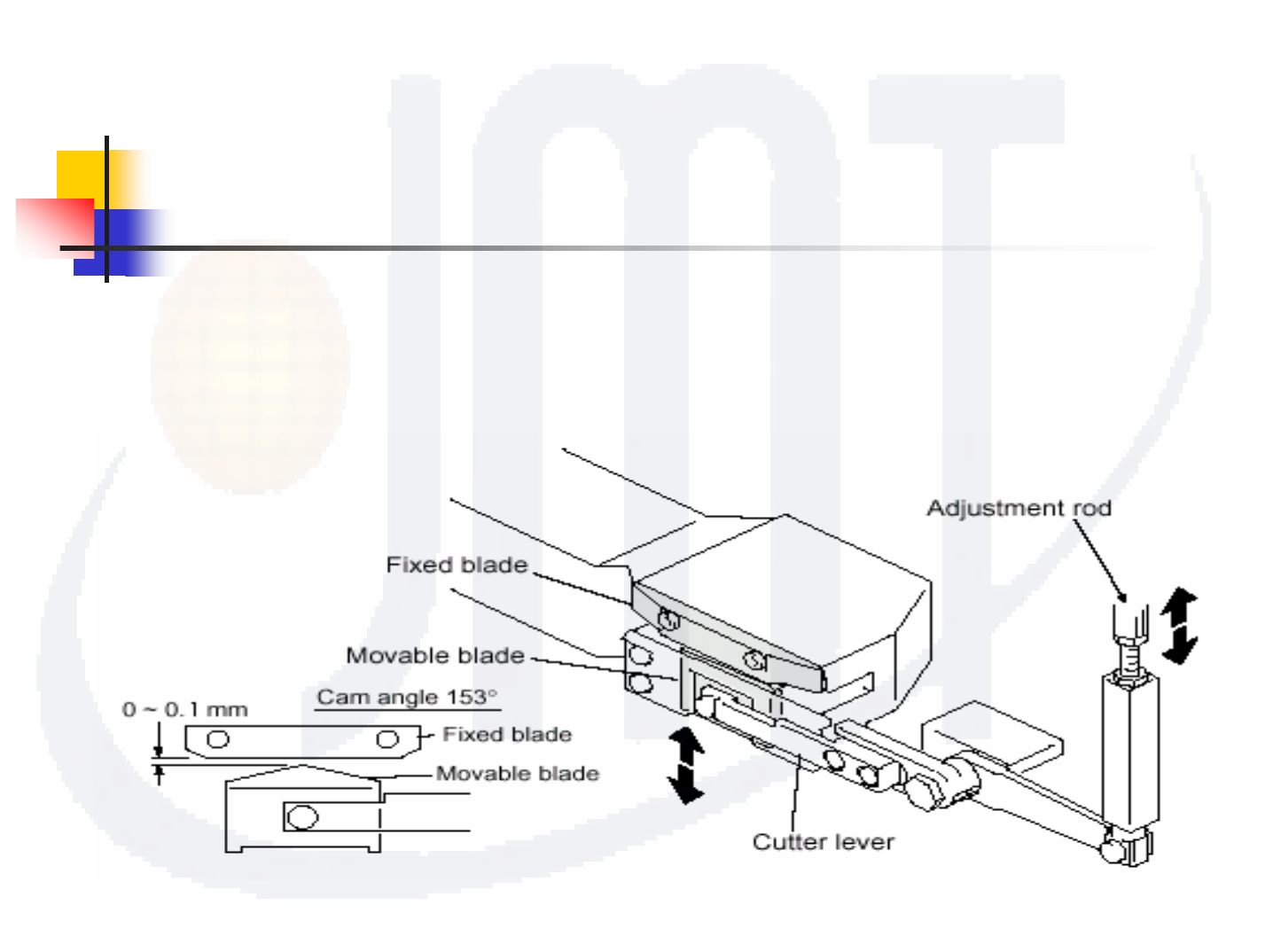

柒、WASTE TAPE CUTTER ADJUSTMENT
1. 將CAM轉到153度。
2. 使用厚薄規量測切刀間隙，查看是否為0~0.1mm。
3. 如否；則調整左/右牙之調整連桿，直到標準值範圍。
