CP6 PartLIst.pdf - 第53页

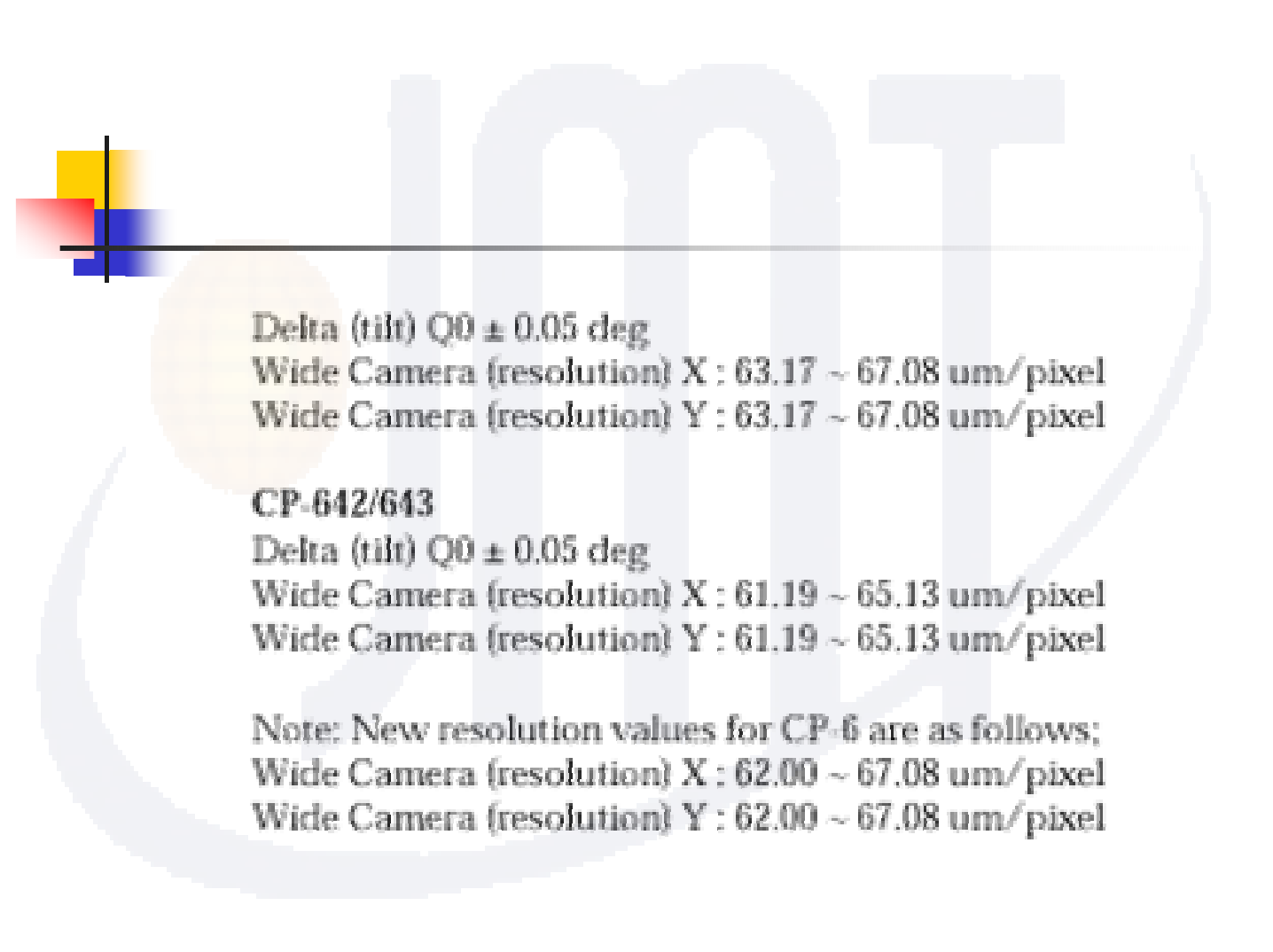

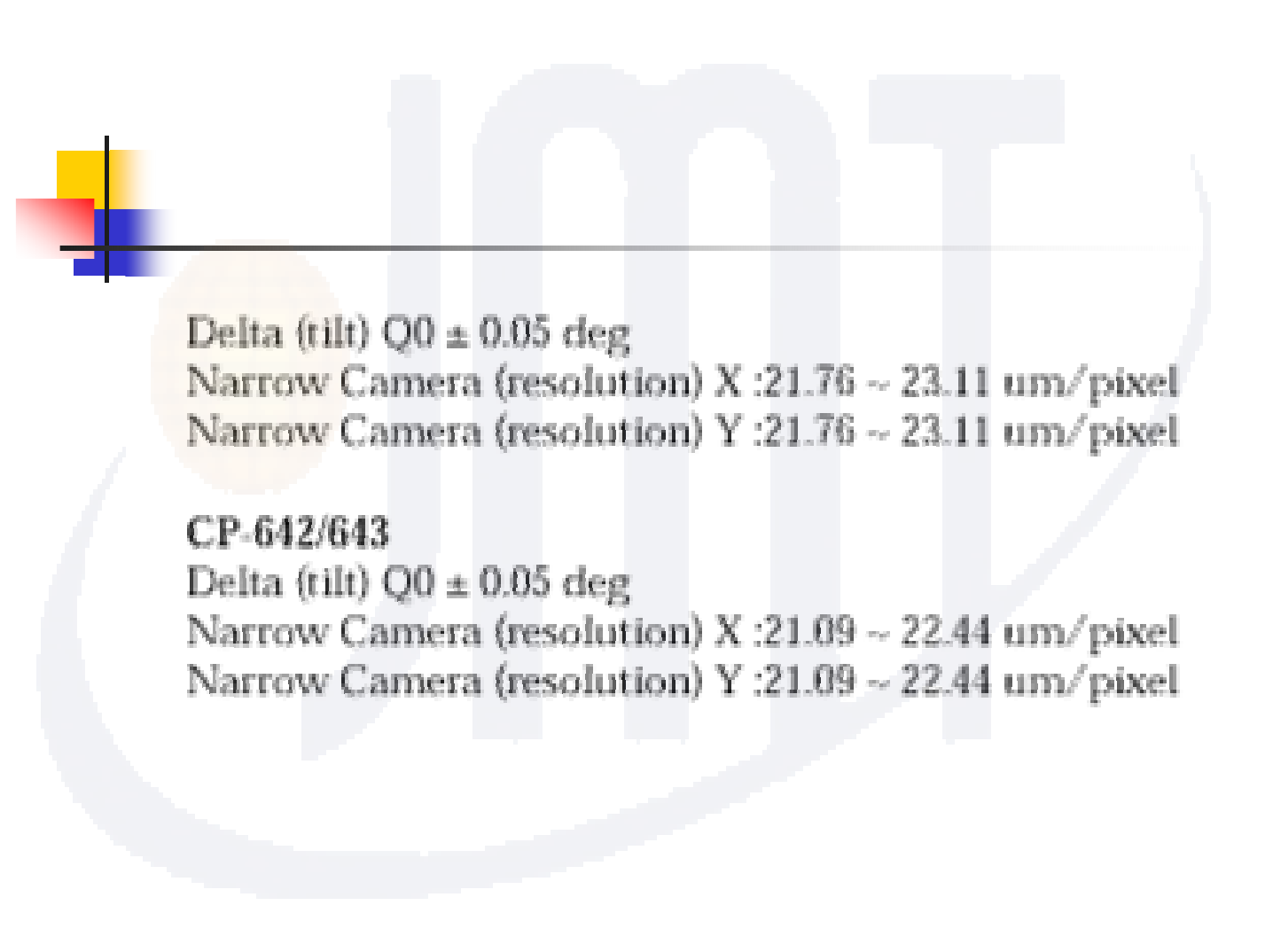

53 拾 柒、PARTS CAMERA
52
拾柒、PARTS CAMERA
53
拾柒、PARTS CAMERA
54
拾捌、X-Y TABLE
1. 使用張力計測量Z軸時規皮帶(TIMMIMG BELT)張力(TENSION)是
否正常。
2. 機構測試模式開機
(MECHANICAL CHECK MODE →3+RESET+POWER ON)
a. 進入I／O將SHUTER 1/2開至UP POSITION。
b. 將①Z-AXIS②X-AXIS③Y-AXIS歸零後，以手控移動方式
(INCHING)將X／Y TABLE移到中間位置。
3. 架設量錶，調整A／B／C三個方向呈平行。
a. 使用專用扳手將堡型螺帽拆除。
b. 使用六角扳手調整螺桿,使測量點達成平行。
c. 使用六角扳手與堡型螺帽專用扳手,將堡型螺帽固定。
P.S:升降平台中央變形量不可超過0.2m/m。
