13 參、搖臂（LEVER）間隙校正 1. 架設Dial gauge( 量表)於搖臂平面上且量表表面需於搖臂平行以求較精準之數據。 2. 以強制進入I／O Check mode(自我診斷模式) 。 3. 進入I／O OUT選項至所要進行校正之各選項。 a. 1 st PICK UP SOL ON (Y020) OFF (YO21) b. 1 st TAPE FEED SOL ON(Y026) OFF(Y027) c…

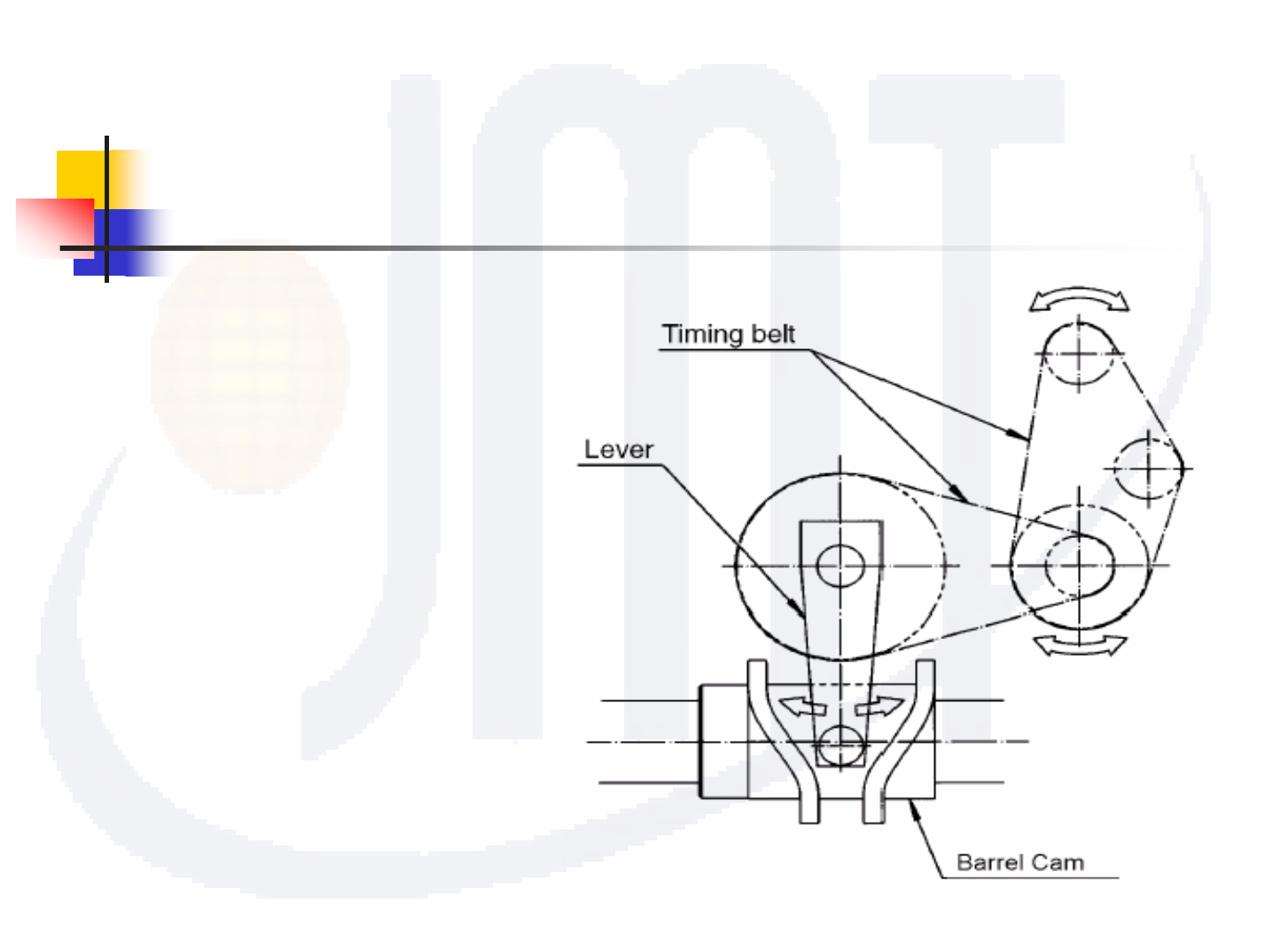

貳、凸輪箱（CAM BOX）簡介

二、桶型凸輪

3st/13st

/270

degree rotation

（由CYLINDER控制切換）

參、搖臂（LEVER）間隙校正

1. 架設Dial gauge(量表)於搖臂平面上且量表表面需於搖臂平行以求較

精準之數據。

2. 以強制進入I／O Check mode(自我診斷模式) 。

3. 進入I／O OUT選項至所要進行校正之各選項。

a. 1

PICK UP SOL ON (Y020) OFF (YO21)

b. 1

TAPE FEED SOL ON(Y026) OFF(Y027)

c. 3st PQ ROT SOL ON(Y022) OFF(Y023)

d. 10st FQ SOL ON(Y030) OFF(YO23)

e. 11st PLACE SOL ON(Y028) OFF(Y029)

f. 13st PRQ ROT SOL ON(Y02C) OFF (Y02D)

g. 18st NOZ SOL ON(Y02A) OFF (Y02D)

4. 調整時先用手動切換控制至大約距離，再以電動切換，作最後調整確

認，電動方式控制時，一併檢查電磁閥動作及所控制之搖臂是否正確。

參、搖臂（LEVER）間隙校正

1st吸嘴上下

Nozzle up / down

0.05～

0.07

1st送料

Tape Advance

0.1～0.15

3st預轉

Pre-θ

0.1～0.15

18st吸嘴切換

Nozzle Change

0.1～0.15

10st最終角度

Fine- θ

0.1～0.15

11st吸嘴上下

Nozzle up / down

0.05～

0.07

13st預轉還原

Pre-

θ Reverse

0.1～0.15
