15 肆、置件工作頭（ SHAFT ）介紹與拆裝置件工作頭各部名稱 NOZZLE INDEX GEAR NOZZLE INDEX CAM DRAM THETA INDEX GEAR

14

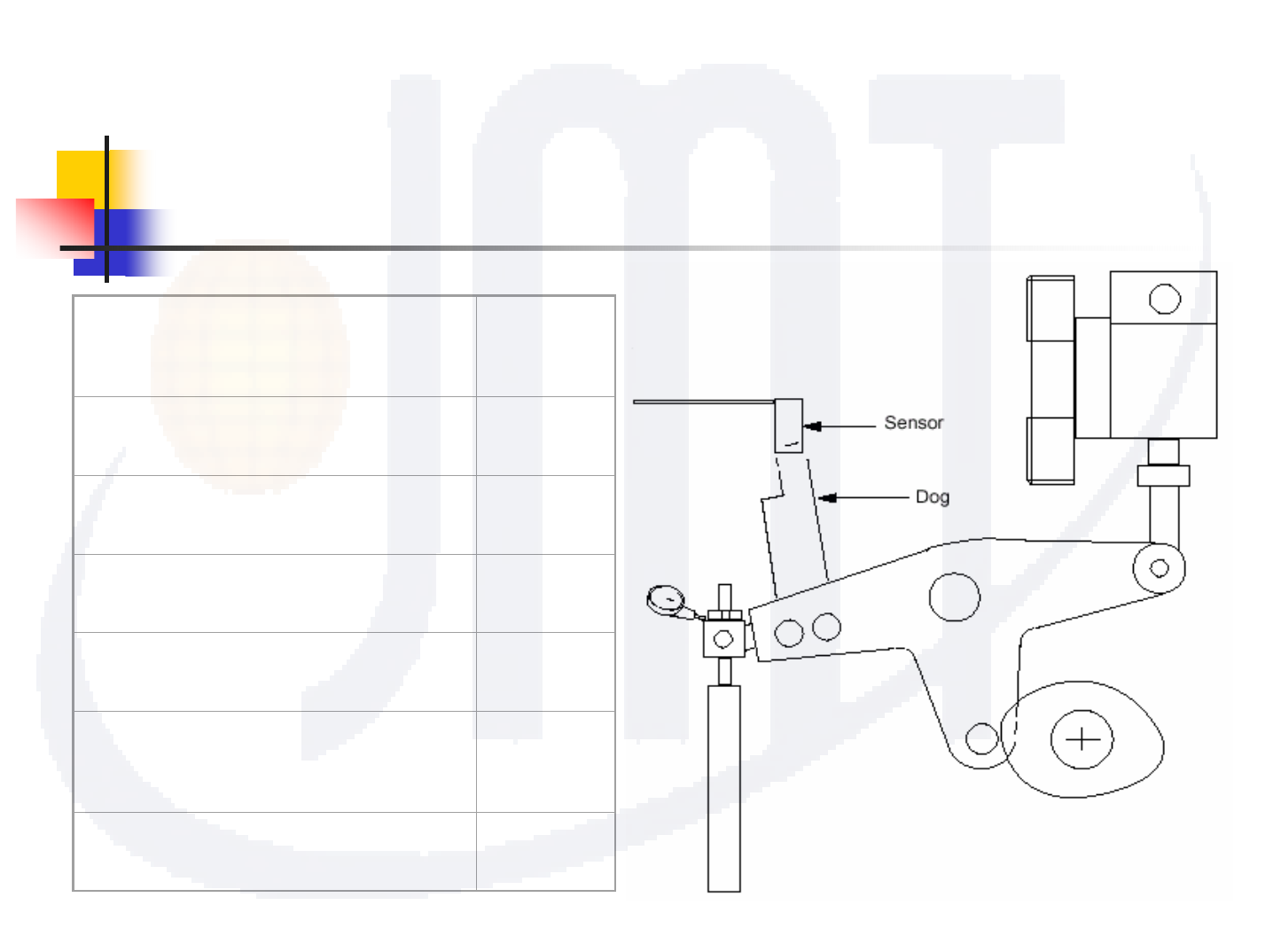

參、搖臂（LEVER）間隙校正

1st吸嘴上下

Nozzle up / down

0.05～

0.07

1st送料

Tape Advance

0.1～0.15

3st預轉

Pre-θ

0.1～0.15

18st吸嘴切換

Nozzle Change

0.1～0.15

10st最終角度

Fine- θ

0.1～0.15

11st吸嘴上下

Nozzle up / down

0.05～

0.07

13st預轉還原

Pre-

θ Reverse

0.1～0.15

15

肆、置件工作頭（ SHAFT ）介紹與拆裝

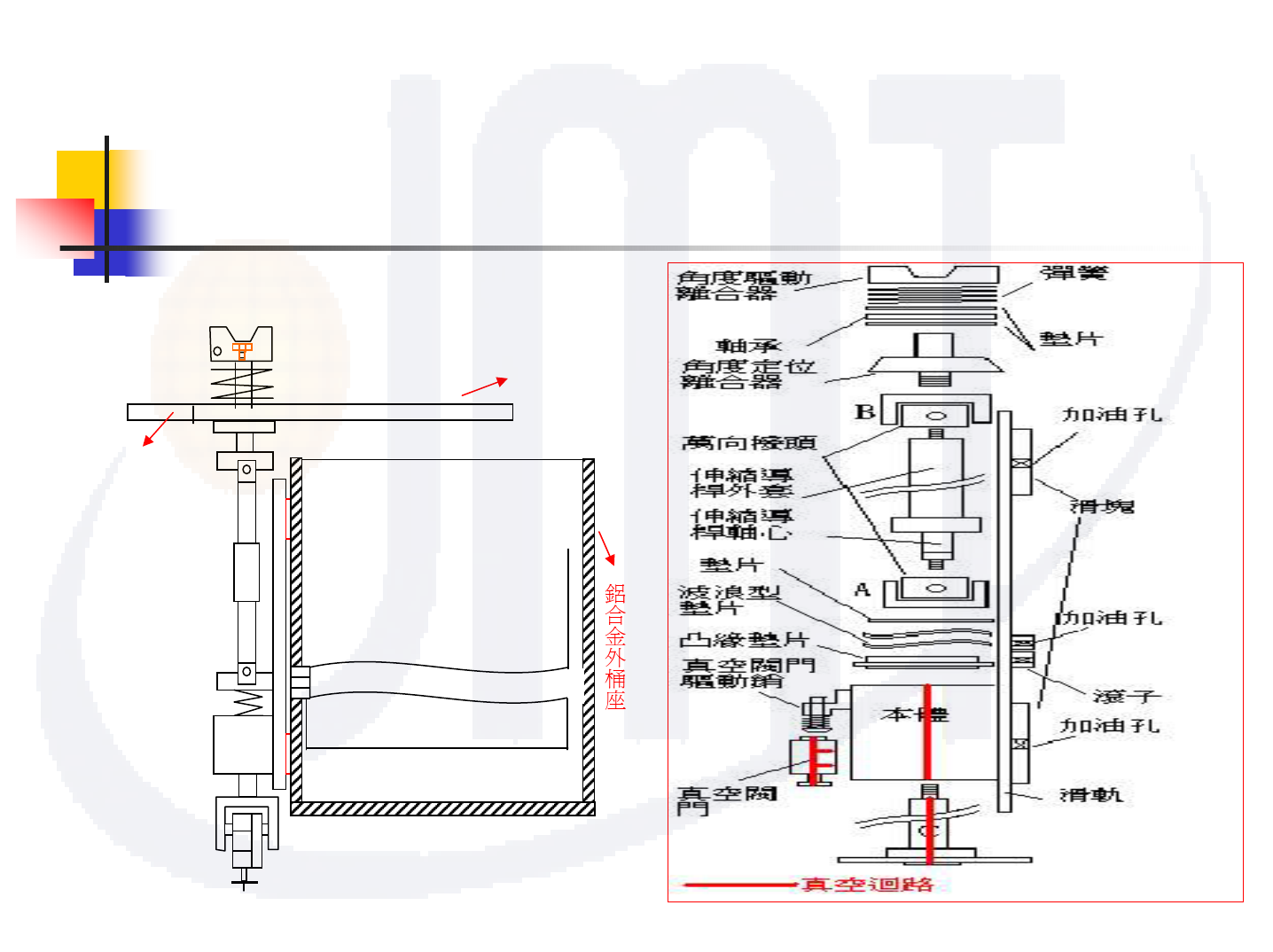

置件工作頭各部名稱

NOZZLE INDEX GEAR

NOZZLE INDEX CAM

DRAM

THETA INDEX

GEAR

16

肆、置件工作頭（ SHAFT ）介紹與拆裝

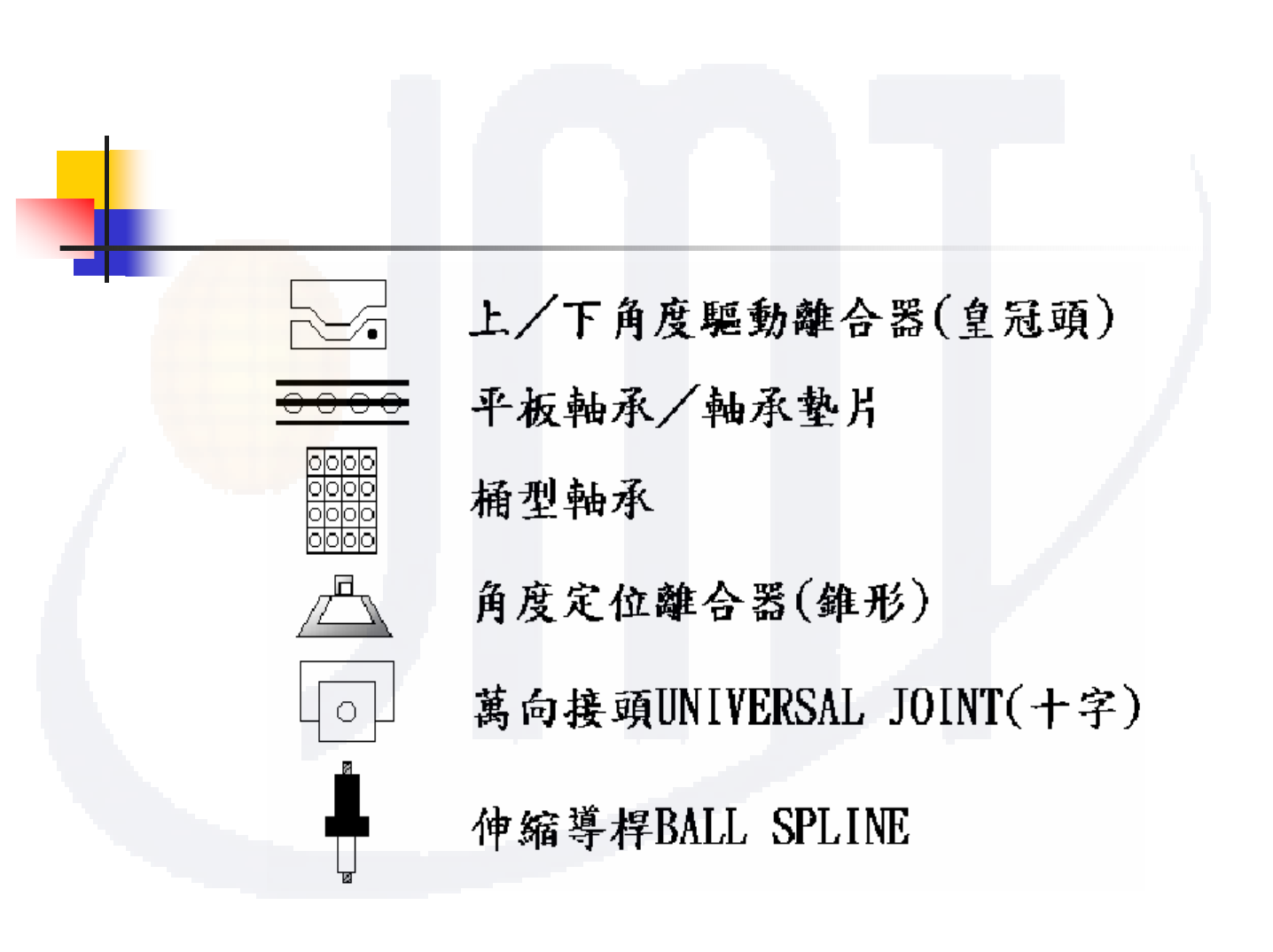

（於BALL SPLINE上/下端各有一顆）
