34
拾壹、1st vacuum valve
二、搖臂前後／左右位置
1. 將CAM轉回0
0
進I／O將
1st pick-up切成ON。
2. 將CAM轉至約110
0
～120
0
左右，
使真空閥門開放搖臂約在水平
位置，放鬆搖臂支座前後／左右
固定螺絲調整支座前後位置，使
驅動銷前緣與搖臂基部距離
約1～1.2mm。
3. 將CAM轉到200
0
調整支座左右位置
，使驅動銷左側外緣與搖臂左側
邊緣，剛好切齊。
4. 重覆檢查 STEP 2、3確定前後／左右
位置均符合後，將支座固定螺絲上緊。
35
拾壹、1st vacuum valve
三、1st真空閥門開啟驅動銷位置調整
1. 進I／O將1st PICK-UP 切成ON，
CAM轉到175
0
後，將量錶架設在，
真空閥門底部平面區域量錶歸零。
2. 輕輕上／下撥動SPOOL，量測其
間隙是否在0.1~0.15mm，若否將
驅動銷高低固定螺絲放鬆，調
整其位置使SPOOL與搖臂間隙為
0.1~0.15mm後，將固定螺絲上緊。
3. 20支置件工作頭逐一進行調整。
36

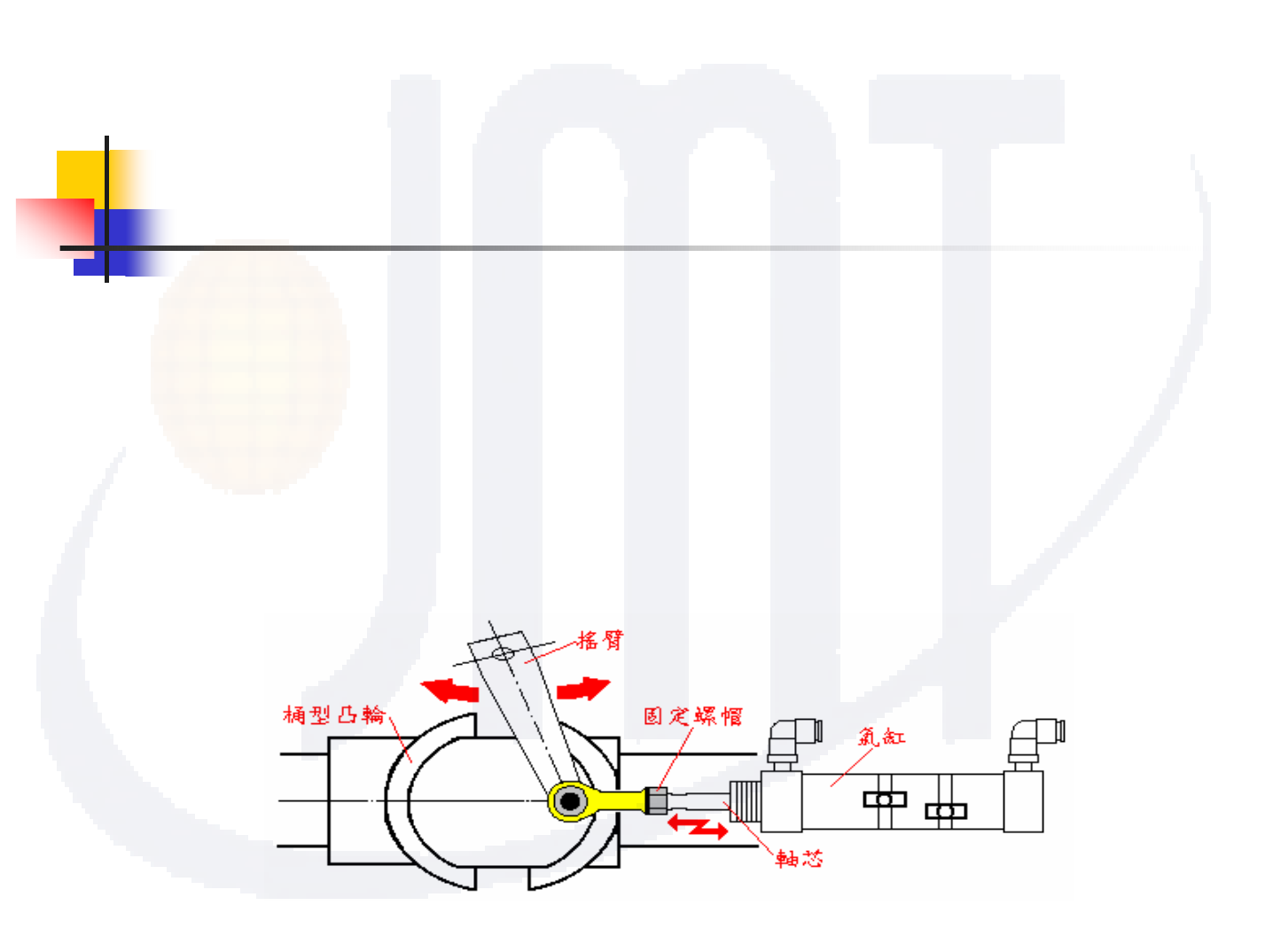

拾貳、3st/13st CYLINDER
1. Cam O，進入I／O將氣缸動作方向切換靠支座側，將CAM轉至
250
0
。
2. 將肘節與氣缸軸芯固定螺帽放鬆，找出滾子與凸輪軌跡從接觸
到脫離的臨界點。
3. 旋轉軸芯2.5圈（朝肘節方向）後，將固定螺帽鎖緊，轉動凸
輪確認滾子是否全程均與凸輪軌跡呈接觸狀態。
4. 再將氣缸動作方向切換到另一側，重複確認的動作。
