39 拾參 、 3st/5st/10st/12st/13st下壓 量 調整
38
拾參、3st/5st/10st/12st/13st下壓量調整
一、3st/10st/12st/13st校正方式
1. 將所有置件工作頭裝回主軸，用治具完成角度驅動離合器與吸
嘴頭校正工作。
2. 將10st掣動器切成ON，以手動方式轉動CAM軸，調整置件工作
頭角度，使20支置件工作頭之角度離合器在10st位置上／下喫
合。

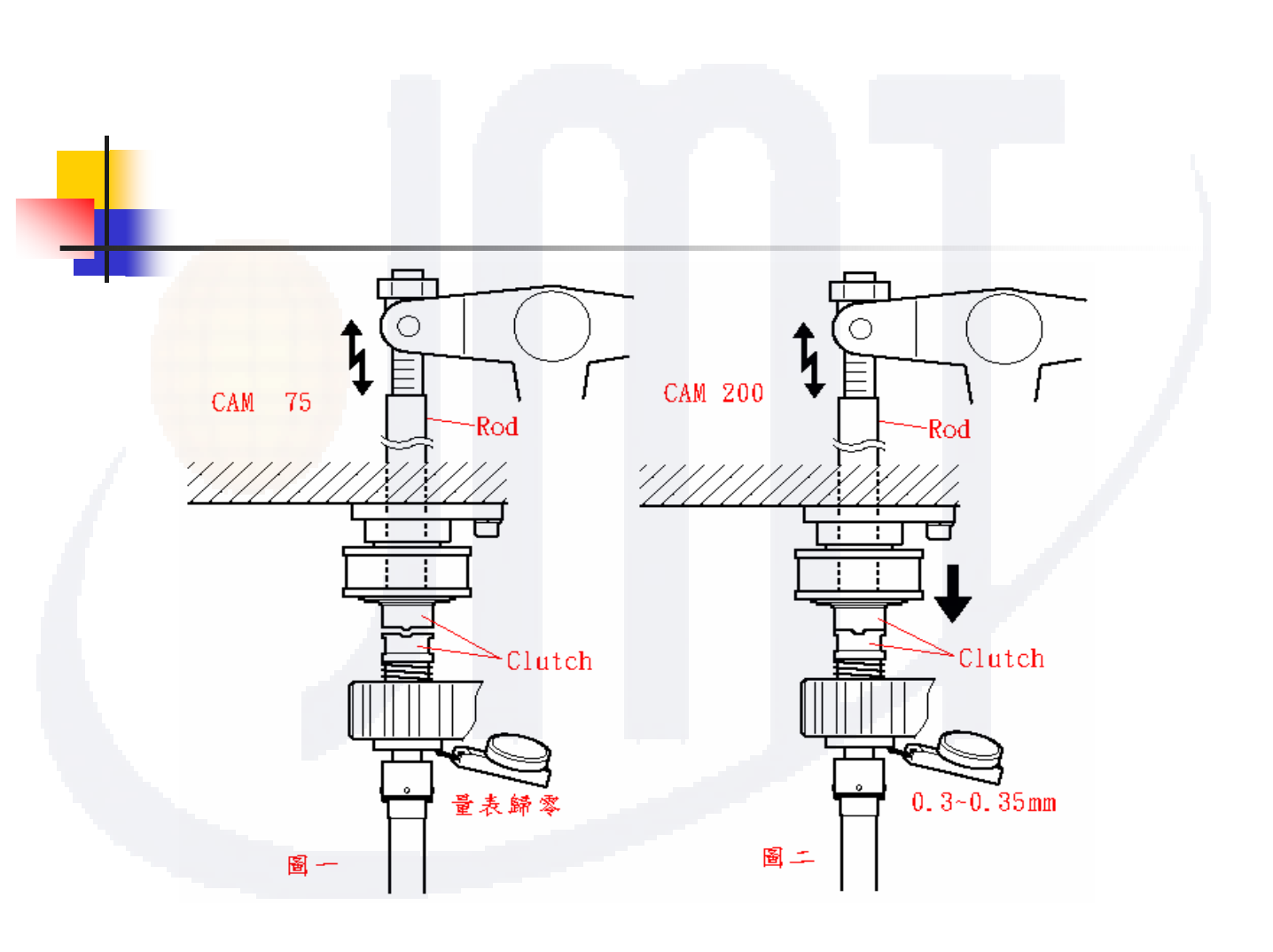

3. 轉動CAM軸到75度，在上／下角度驅動離合器對正，但未完全
喫合前安裝量錶測量角度定位離合器之底部平整區域將量錶歸
零。（圖一）
4. 將CAM 轉到200
0
記錄下壓量，重覆STEP 3測出20支置件工作頭
之下壓量。（圖二）

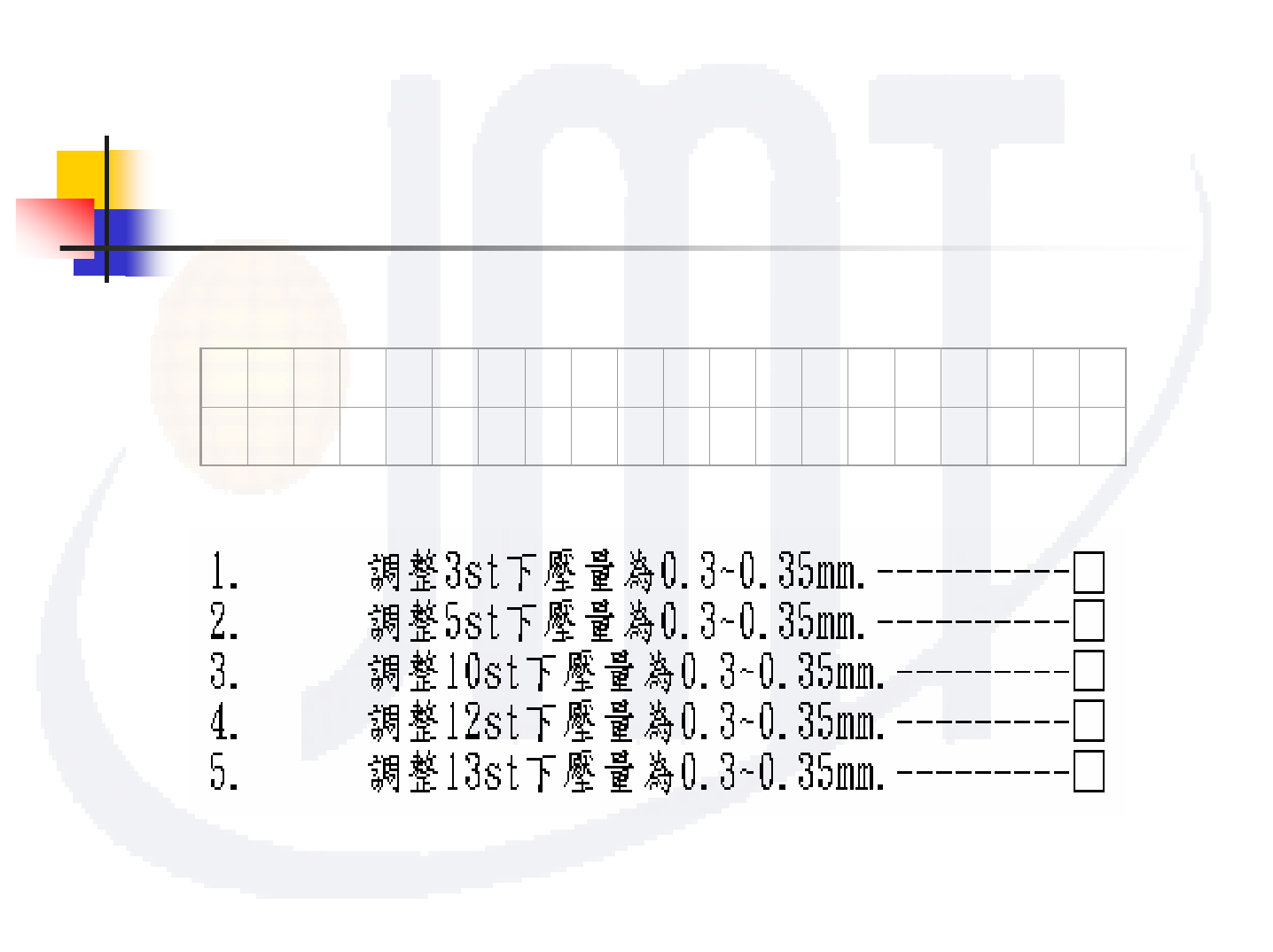

5. 取下壓量最少之置件工作頭為基準，逐一調整3／5/10／12／
13st，使角度驅動離合器在完全喫合下壓0.3～0.35mm(CAM
200
0
)
39
拾參、3st/5st/10st/12st/13st下壓量調整
40
拾參、3st/5st/10st/12st/13st下壓量調整
A B C D E F G H I J K L M N O P Q R S T
