操作手册Ⅱ
3-36
3-3-3-4-2 支撑台画面

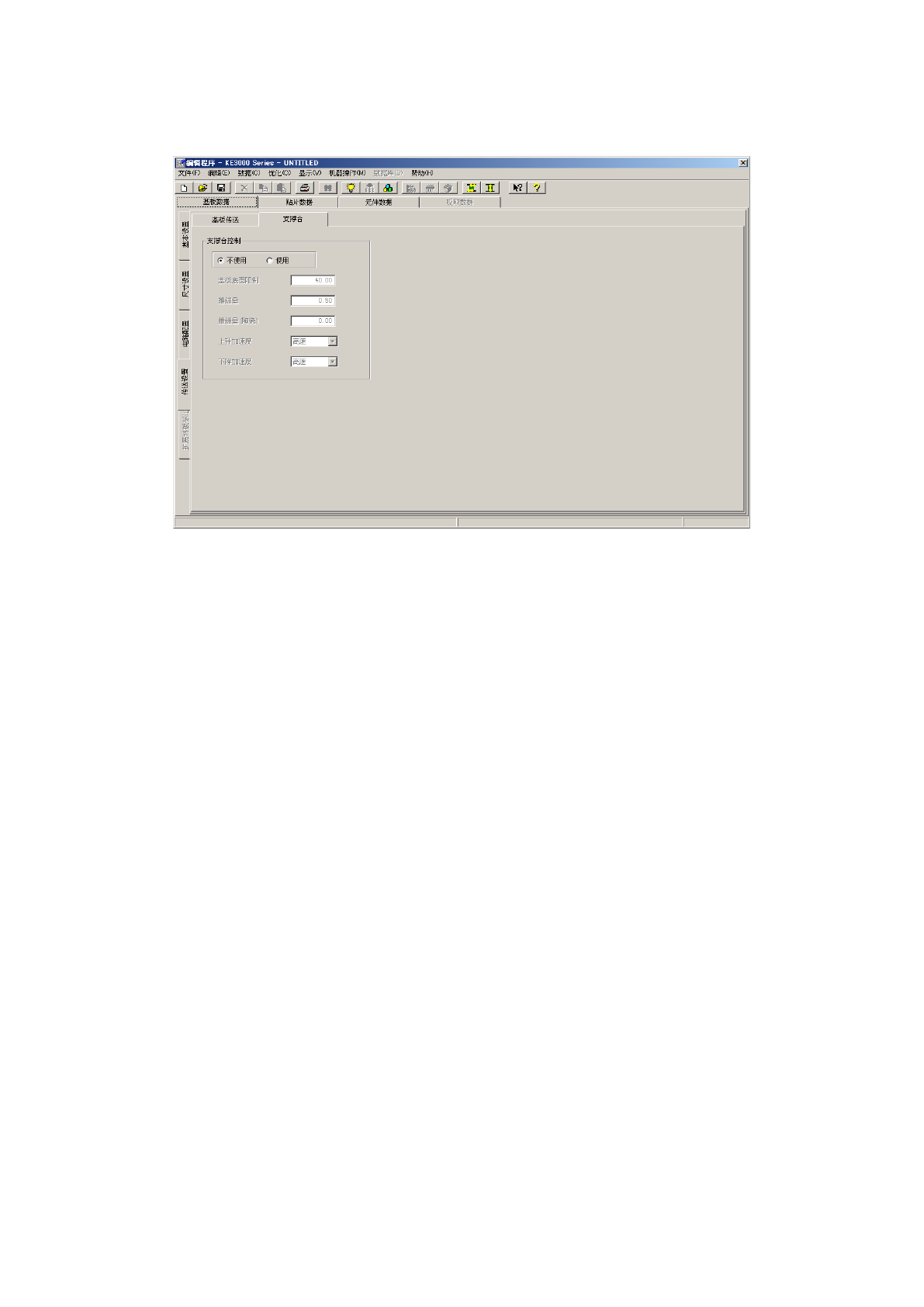

在选择传送设置选项卡的状态下,选择支撑台选项卡时,会显示如下画面。
支撑台选项卡由支撑台控制项目组成。
支撑台控制
项目组的各项目内容如下所示
(1)
不使用
/
使用
对是否使用在左/右站点支撑台控制中设置的内容进行选择。
不使用
:不使用在左/站点支撑台控制中设置的内容时,请选择此项。
按主机设置的内容「机器设置」-「传送设置内容」运行。
使用
:使用在左/右站点支撑台控制中设置的内容时,请选择此项。
(2)
基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.040.0mm
(3)
推进量
输入支撑台上升时的偏移值
支撑销将按照设置的值向上方向推顶基板
可设置的值为 0.05.0mm
(4)
推进量(陶瓷)
輸入使用陶瓷基板期间支承台上升时的偏差值。
支撑销将按照设置的值向上方向推顶基板
可设置的值为 0.05.0mm)。
(5)
上升加速度
设置支撑台上升时的加速度
(6)
下降加速度
设置支撑台下降时的加速度
操作手册Ⅱ
3-37
7mm
7mm
10mm
5mm
3-3-3-5 扩展坏板标记
在扩展坏板标记中,要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
请在识别时伴随 Head 的移动距离缩短,或是不可能制作到电路内的标记时使用。
输入使用扩展坏板标记时的各电路的坏板标记坐标。
选择基板数据各画面左下的扩展坏板标记选项卡时,显示如下画面。
矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序
电路
No.1
电路No.2
电路No.3
电路
No.4
电路No.5
电路No.6
基板位置基准(基板原点)
对应电路No.3
对应电路No.2
对应电路No.1
操作手册Ⅱ
3-38
非矩阵电路板
按照电路配置中所设定的点论顺序。
顺序遵照电路配置的 No
5mm
10mm
7mm
7mm
基板位置基准(基板原点)
对应电路No.1
对应电路No.2
对应电路No.3
