操作手册Ⅱ 3- 188 ③ 请设定检出框。 请用 8 个方向按钮， 调整上面 、左面、下面 、右面 ( 按照顺 序输入 ) ，设置刻度框。 按下移 动速度的 [ 低速 ] 按钮、 [ 高速 ] 按钮，可切换 刻度框的 移动速度 。 此时， 将自动识别标 记，取得校正所 需数据。 在画面 中显示如下提 示信息。 在画面 中显示如下提 示信息。 在画面 中显示如下提 示信息。 自动获 得标记周围的 干扰隔离级别， 并显示摄 像机映像。 在…
操作手册Ⅱ
3-187

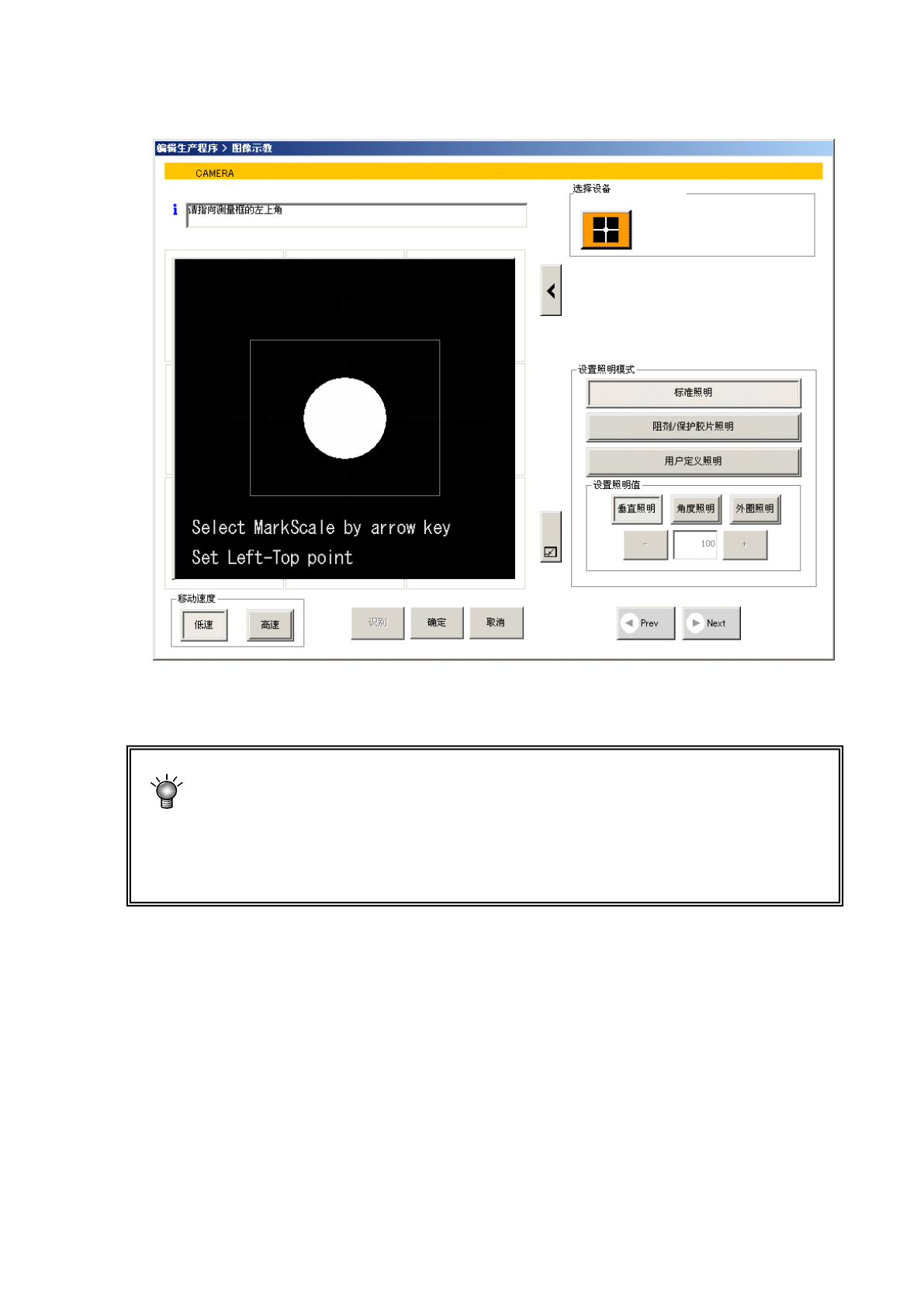

② 请按功能栏的
“
示教
”
按钮。
按功能
栏的“示教”按钮后，会显示图像示教画面。
开始进行示教，钳夹基板的站点后侧的摄像机会移动到标记的 XY 坐标，画面上显示出示教对象(记
忆对象)的模式图形（Pattern）。
※
当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。
※
如系陶瓷基板的标记(为白色标记时)，按下 [示教]按钮后，请按下选择装置的摄像机按
钮。可切换极性（对比度），相对于基板原来显得较黑的标记会变成较白的映像。使
用摄像机按钮切换极性，仅在刻度框输入时有效。
操作手册Ⅱ
3-188

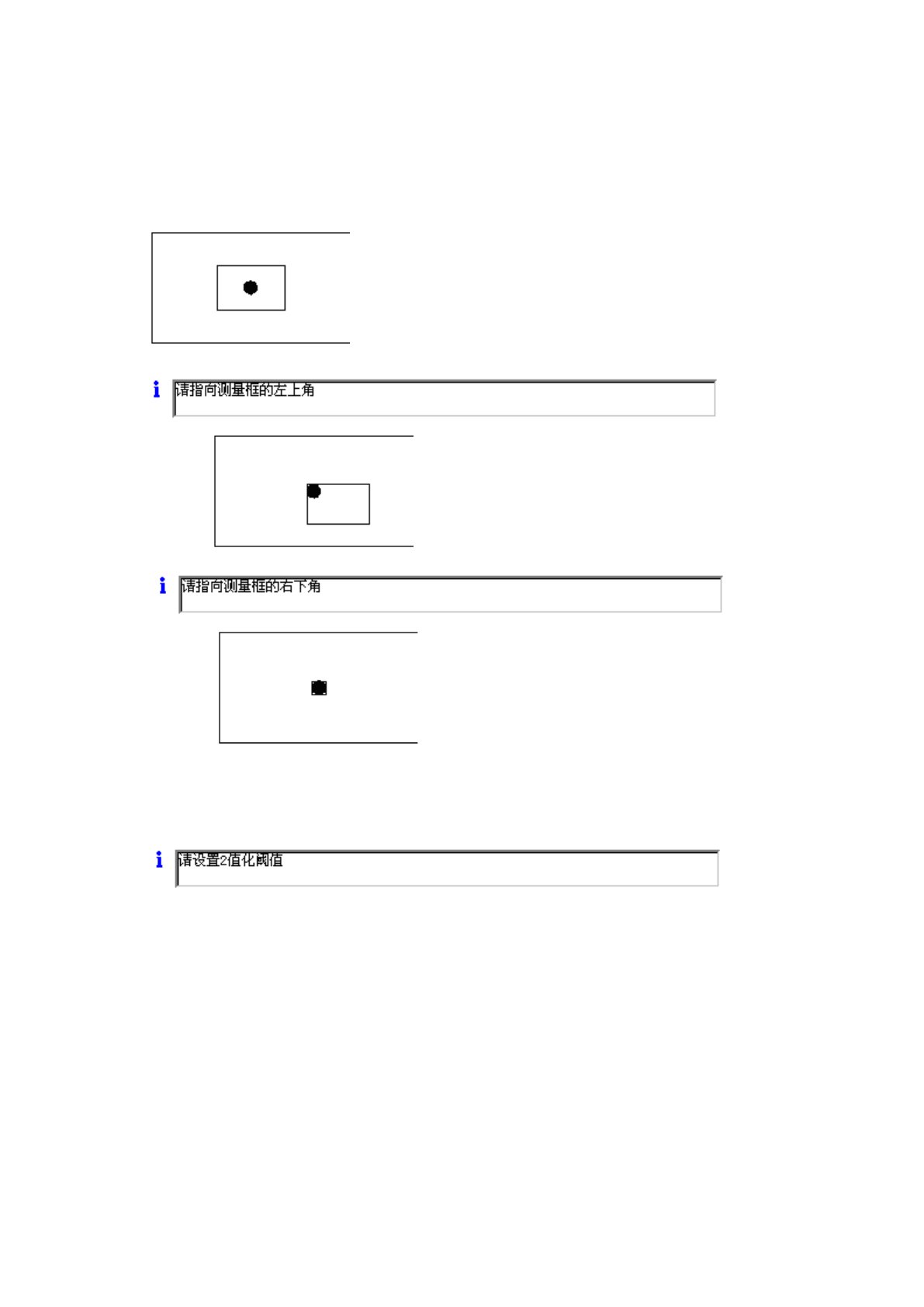

③ 请设定检出框。
请用 8 个方向按钮，调整上面、左面、下面、右面(按照顺序输入)，设置刻度框。
按下移
动速度的[低速]按钮、[高速]按钮，可切换刻度框的移动速度。
此时，
将自动识别标记，取得校正所需数据。
在画面
中显示如下提示信息。
在画面
中显示如下提示信息。
在画面
中显示如下提示信息。
自动获
得标记周围的干扰隔离级别，并显示摄像机映像。
在画面
中显示如下提示信息。
请使用
上下方向按钮调整，使标记清晰可见，并且把周围的干扰降低到最低。
（按上按钮[↑]使之变暗，下按钮[↓]使之变亮。）
调整结束后请
按下
“OK”
按钮
。
显示摄
象机图像和长方形框。
首先设定上面及左面的刻度框。
请调整至与标记的上面及左面一致。
调整后按下“OK”按钮。
同样的，设定下面及右面的刻度框。
调整后按下“OK”按钮。
操作手册Ⅱ
3-189

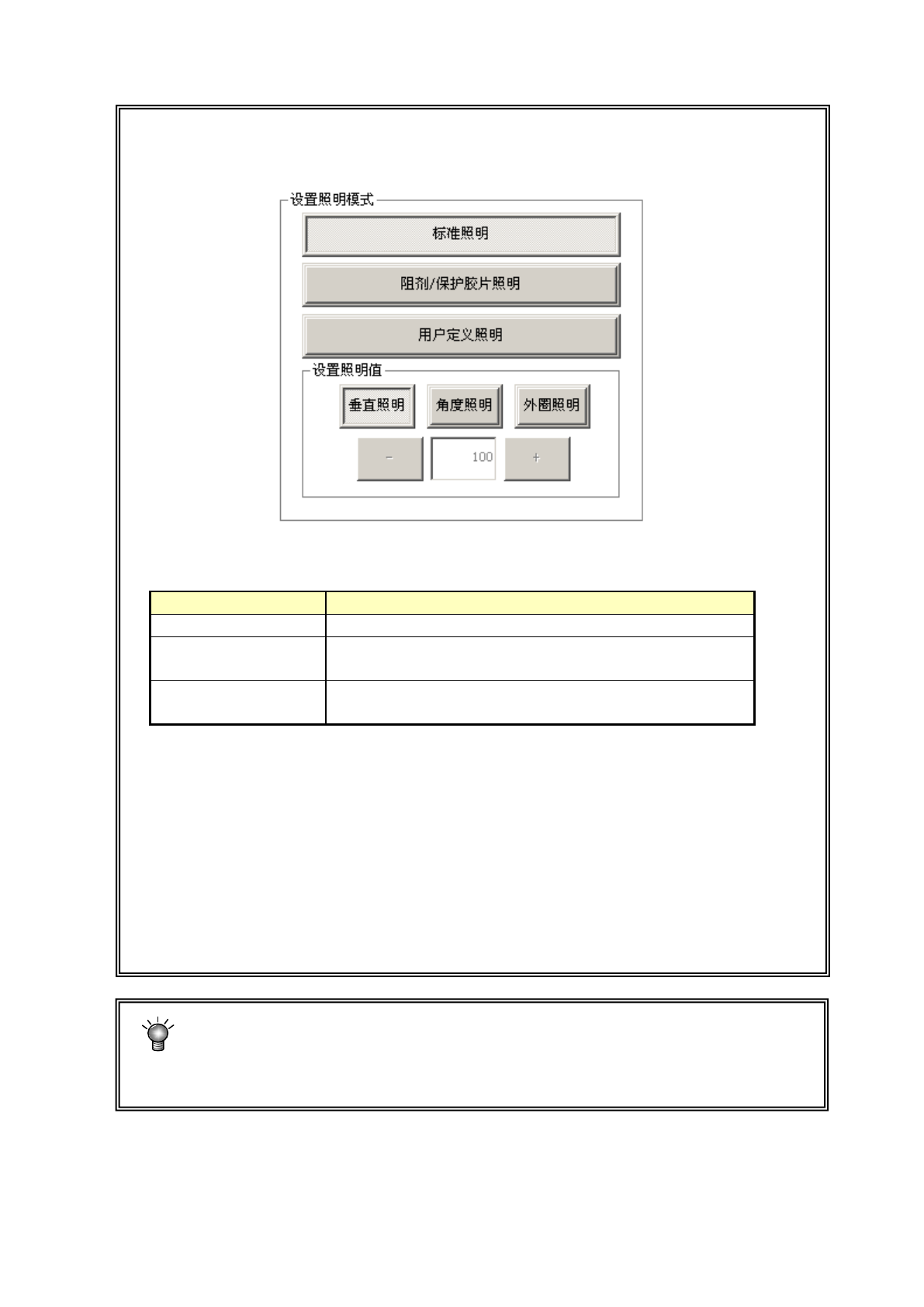

● 当标记
识别不稳定时，请按下照明条件设定按钮，设置照明模式。
请
在指定测量框的左上方之前，先设置照明模式。
照明模式 处理
标准照明 识别通常的基板标记时使用此模式。
阻剂
/
保护胶片照明
在标记上有阻剂或保护胶片，标准照明时标记反射不佳，识
别不稳定时使用此模式。
用户定义照明
当
上述
2 种模式的情况下，标记的反射均不佳，识别不稳定
时，直接设定垂直、角度、外圈
照明的光量时使用此模式。
选择用户定义时，要直接输入照明值。请选择“角度照明”、“垂直照明”或“外圈照明”
按钮，在编辑框里输入数值，或按“+”、“-”按钮变更数值。
※
用户定义的照明模式，一般设置在 50～200 之间。设置在 50 以下时，有时光亮不稳定。
[外圈照明
]按钮，仅当设置了「镀锡印刷识别贴片位置校正（选项）」时才会显示。
在标记
信息相同而需要仅对检出框进行重新示教时，按下[NEXT]按钮即可以
略过③的操作。
新识别
标记时，[NEXT]按钮无效。
