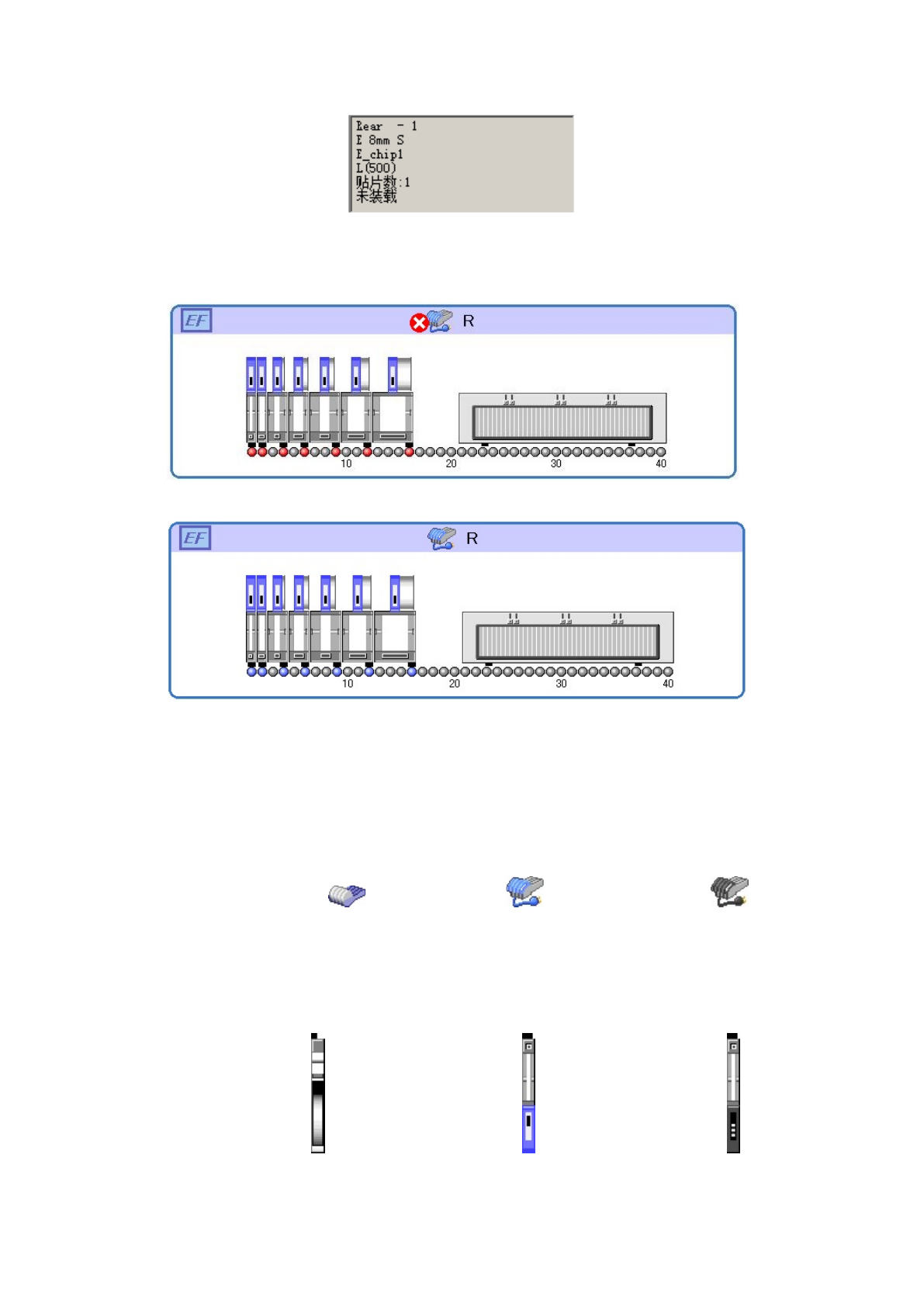

3) 电动送料器如果有错误，在元件的个数后面会显示错误原因。
4) 显示错误
电动送料器有错误时，电动送料器连接部的○标记会显示红色。
电动台架、机械台架如果装错，台架图上会显示×标记。
台架装错、电动送料器错误时
正常时
送料器的类型(机械、EF、RF)、台架的类型(机械、EF、RF)中，图标或送料器图像变化如下。
【电动台架】
显示以下所示的图标。并且，各台架的左上方有“EF”、 “RF”的显示(如为机械台架时不显示)。
机械台架
电动台架(EF) 电动台架(RF)
【送料器】
图像显示如下。
机械送料器
电动送料器(EF) 电动送料器(RF)
操作手册Ⅱ
3-148
(2) 在供料器窗口中进行编辑
在供料器分布窗口中，使用鼠标就可编辑供料器配置。
但IC回收带不能编辑。

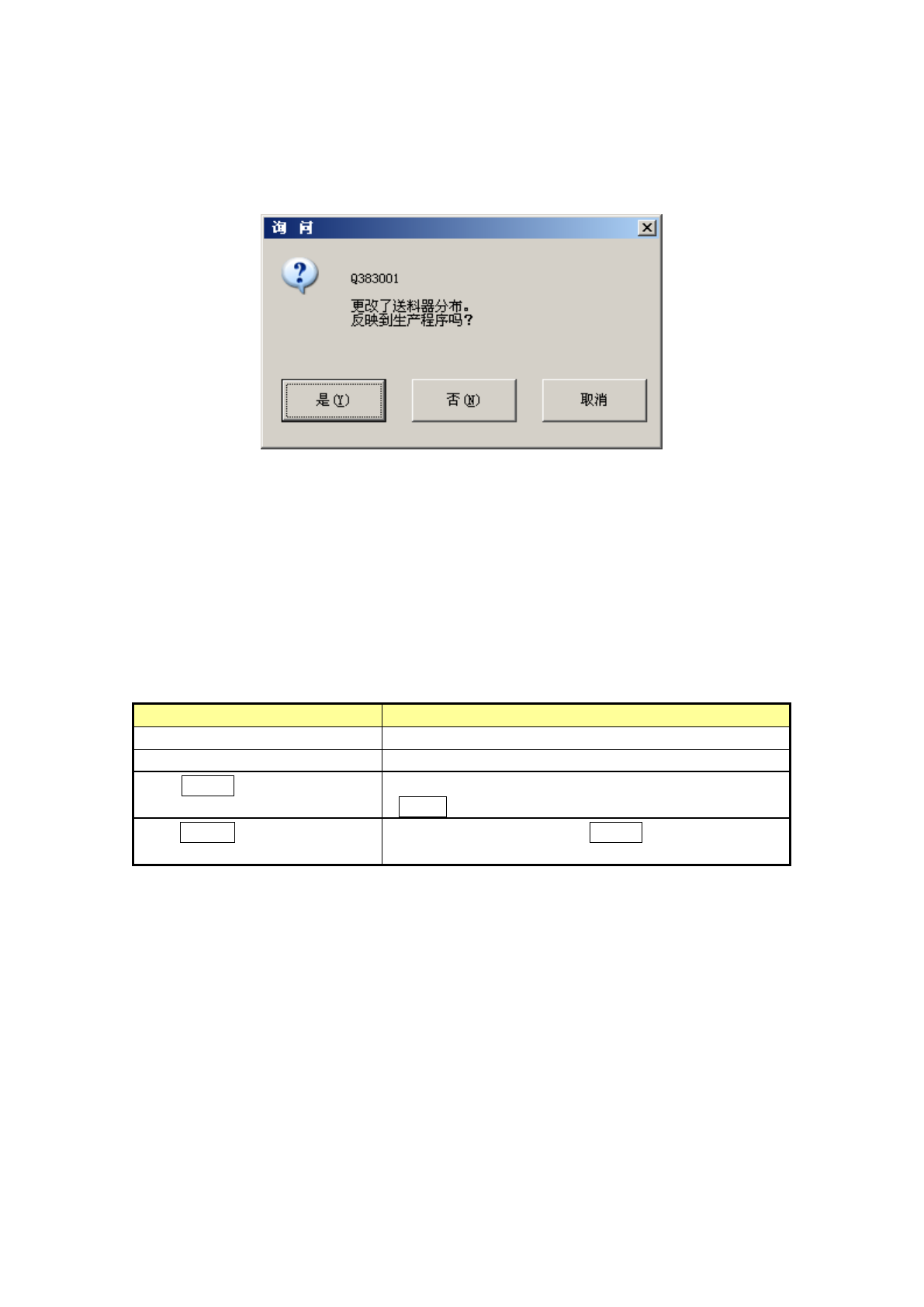

编辑后关闭供料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。
● 是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
● 否 ： 不保存变更内容并退出。
●取消 ： 返回供料器分布的画面。
1) 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将以橙色区别显示。
选择供料器的方法有以下几种。
操作
结果
用鼠标点击供料器。
点击的供料器成为选中状态。
拖拽鼠标圈住供料器。
拖拽鼠标形成四边形，四边形内的供料器为选中状态。
按住 CTRL 键的同时点击供料
器
如果还有其他要选中的供料器，则按住该供料器
+CTRL
键，则点中的供料器成为选中状态。
按住 SHIFT 键的同时点击供料
器
点最初指定的供料器，按住 SHIFT 键，再点最后要选
中的供料器，之间的供料器全部为选中状态。
操作手册Ⅱ
3-149

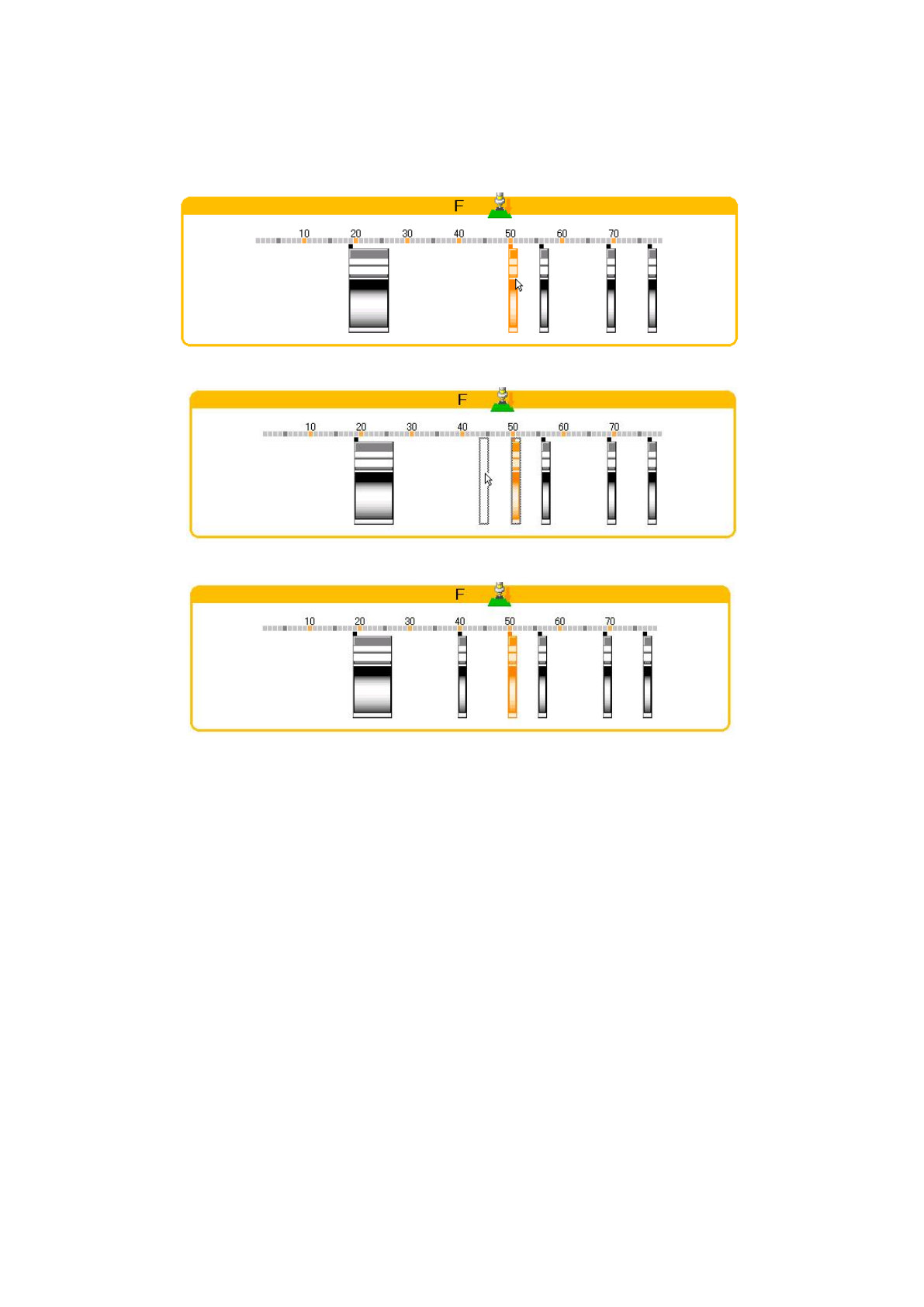

2) 供料器的移动、复制
选择需要移动的供料器后，把它拖曳到目标位置，松开按钮，则该供料器就会复制、移动到其最
近的供料器安装位置。
这时，勾选“复制”按钮时，则复制所选择的供料器。
3) 删除供料器
在选择供料器的状态下，按“删除”按钮即可删除供料器。
4) 管状元件的复制
如果在复制目标上没有管状供料器，会新分配一个相同类型的管状供料器。
元件会被分配到通道１。管状供料器的安装位置是在距离复制目标位置最近的位置，并可确保安
装区域的位置上。
在相同类型的管状供料器之间，可进行复制。
5) 管状交换器元件的复制
如果在复制目标上没有管状交换器，会新分配一个相同类型的管状交换器。
元件会被分配到通道１。管状交换器的安装位置是在距离复制目标位置最近的位置，并可确保安
装区域的位置上。
点击
拖拽
释放
